Zestaw CAME NEW ATI30DGF SAFE 24V TOP do 6m bram dwuskrzydłowych
Kód: 68712Podrobný popis
Zestaw CAME NEW ATI30DGF SAFE 24V TOP do 6m bram dwuskrzydłowych
Przeznaczenie

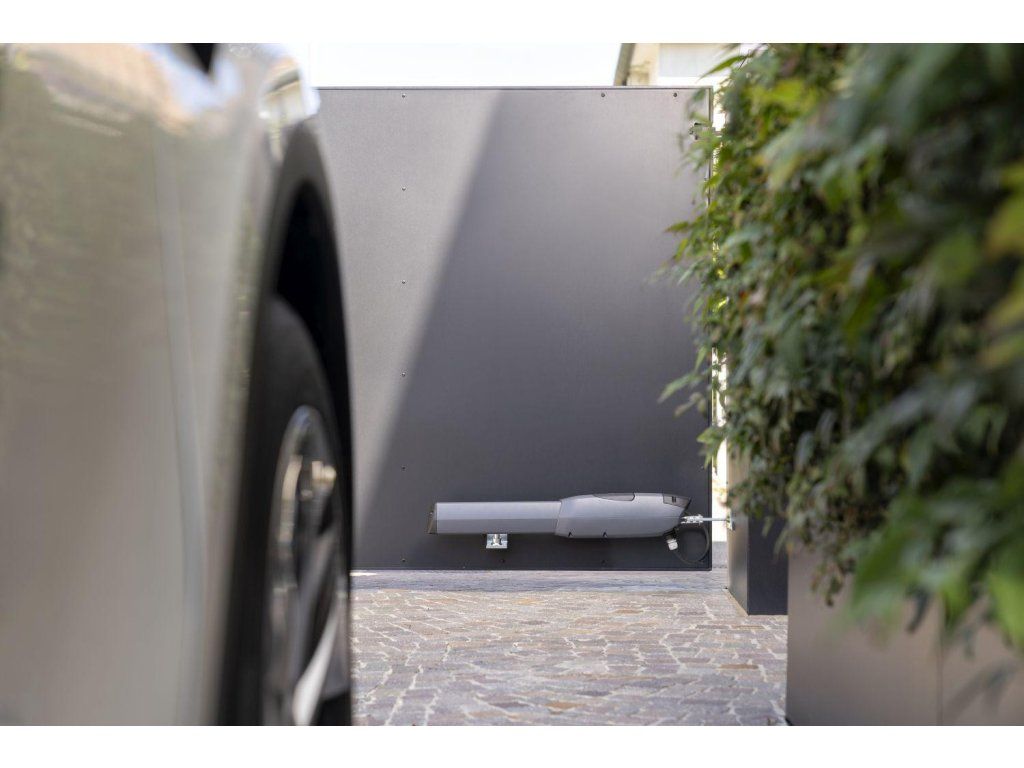

NEW ATI to owoc doświadczenia firmy CAME w projektowaniu silników stworzonych z myślą o długotrwałym użytkowaniu. Mechanizm opiera się na motoreduktorze planetarnym, chronionym przez półobudowy z odlewanego ciśnieniowo aluminium, które zapewniają optymalną wytrzymałość oraz stopień ochrony IP 54. Zaprojektowany z myślą o pracy w najbardziej wymagających warunkach klimatycznych, zapewnia niezawodne działanie w zakresie temperatur od -20° do +55°C.
Prezentowany zestaw jest przeznaczony do montażu na bramie dwuskrzydłowej o maksymalnym świetle wjazdu wynoszącym 6 metrów i maksymalnej masie wynoszącej 1600kg.
- Maksymalna szerokość jednego skrzydła wynosi 3 metry.*
- Maksymalna masa jednego skrzydła wynosi 800kg.*
*UWAGA
Maksymalne masy i szerokości nie łączą się!
- Skrzydło bramy o długości 2m może ważyć maksymalnie 800kg.
- Skrzydło bramy o długości 2,5m może ważyć maksymalnie 600kg.
- Skrzydło bramy o długości 3m może ważyć maksymalnie 400kg.

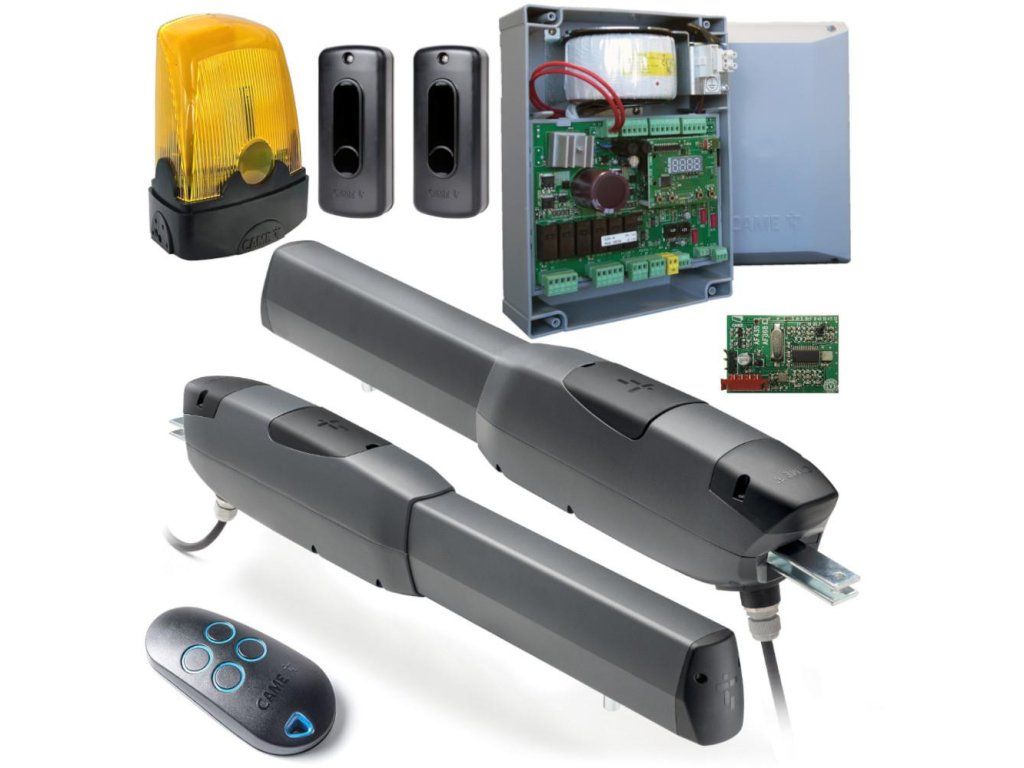

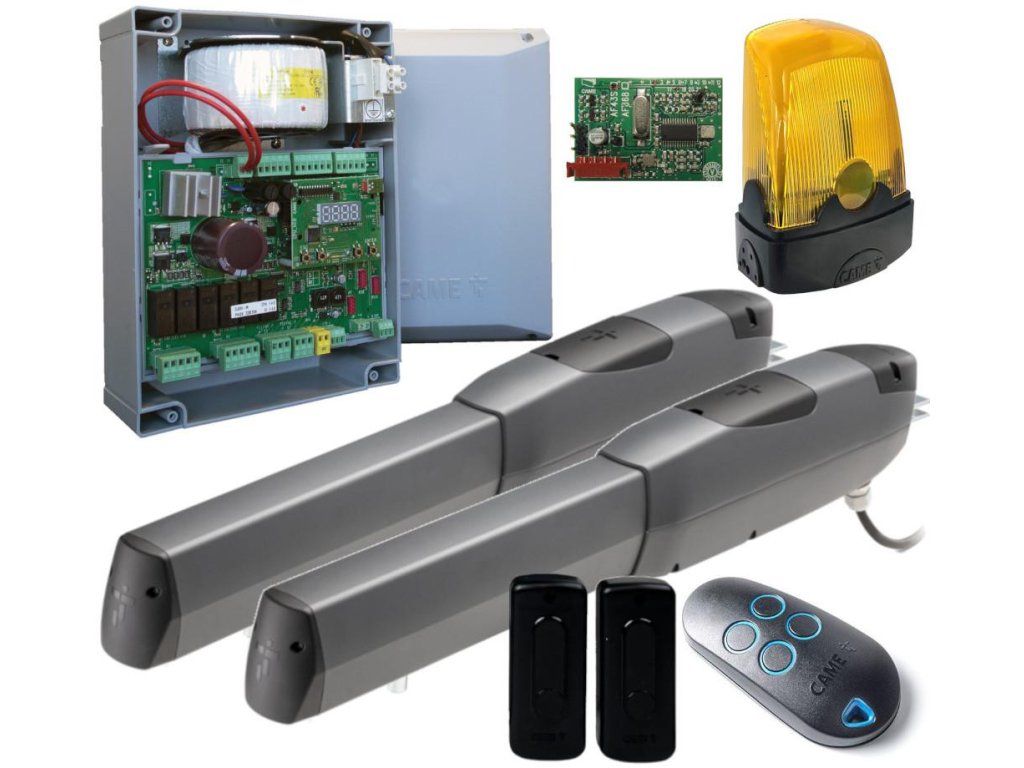

W skład zestawu wchodzą:
- 2szt. siłowników ATI30DGF (24V, szybki, do pracy intensywnej)
- 1szt. centrali sterującej ZLX24MA z obudową hermetyczną
- Para fotokomórek DIR10
- Karta radiowa AF43S
- 1szt. Pilota 4-kanałowego TOP44RBN
- Lampa ostrzegawcza KLED24
- Skręcane uchwyty montażowe (nie wymagają spawania)
- Mechaniczne wyłączniki krańcowe umieszczone na śrubie pociągowej (na otwarciu oraz zamknięciu)
- Instrukcja montażowa
- Oryginalne opakowanie producenta
Opis
Siłowniki NEW ATI są w całości wyprodukowane we Włoszech, będąc modelu smart production, który obejmuje digitalizację każdej fazy i przewiduje całą serię testów, m.in. testowanie silnika, bezpieczeństwo elektryczne RPE oraz uziemienie, próby wysprzęglania silnika, testowanie funkcjonalne z analizą wszystkich parametrów. Tego typu podeście (przy odpowiednim montażu) zapewnia niezawodne długoletnie funkcjonowanie automatyki.
NEW ATI zapewnia wysoką wydajność i niskie koszty konserwacji dzięki technologii AST do ciągłej adaptacji momentu obrotowego. Elektronika stale kontroluje aktualną prędkość ruchu, zakres przyspieszania i hamowania oraz zużywaną energię elektryczną. System dostosowujący siłę stale ocenia obciążenie i tarcie w taki sposób, aby wykrywać przeszkody i utrzymywać prędkość na ustawionym poziomie. Oznacza to, że silnik dostosowuje się do możliwych zmian tarcia i zapewnia płynną pracę w każdych warunkach klimatycznych, niezależnie od szerokości geograficznej.
NEW ATI to siłownik nowej generacji do bram skrzydłowych, łączący solidną konstrukcję z maksymalną wydajnością. Konstrukcja oparta na sprawdzonej technologii poprzednich serii zapewnia pełną kompatybilność z dotychczasowymi napędami ATI. To nowoczesne rozwiązanie, które kompleksowo odpowiada na potrzeby zarówno instalacji przydomowych, jak i przemysłowych.

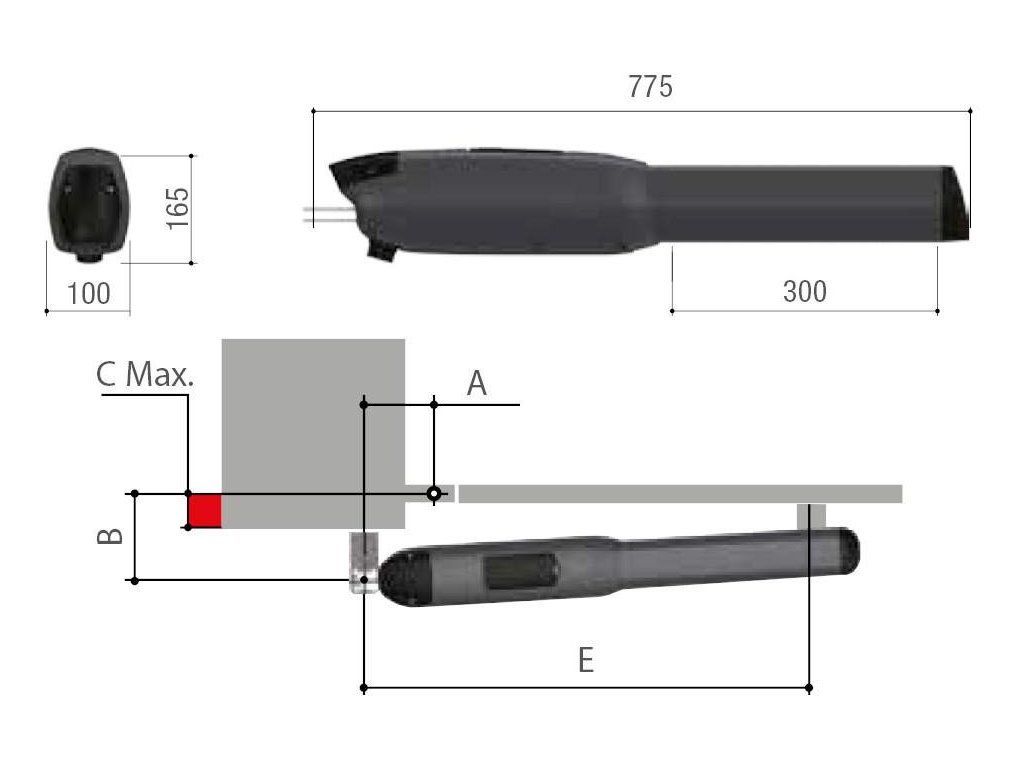

Z uwagi na swoją konstrukcję NEW ATI może być instalowany na słupach o różnych kształtach, przy C-MAX do 155 milimetrów.
Aluminiowa konstrukcja, zaprojektowana z zastosowaniem zoptymalizowanych złącz, zapewnia wyjątkowo niski poziom wibracji, wysoką odporność na najbardziej ekstremalne warunki środowiskowe, stopień ochrony IP54 i skuteczną pracę w temperaturach od -20°C do +55°C.
Prosty montaż

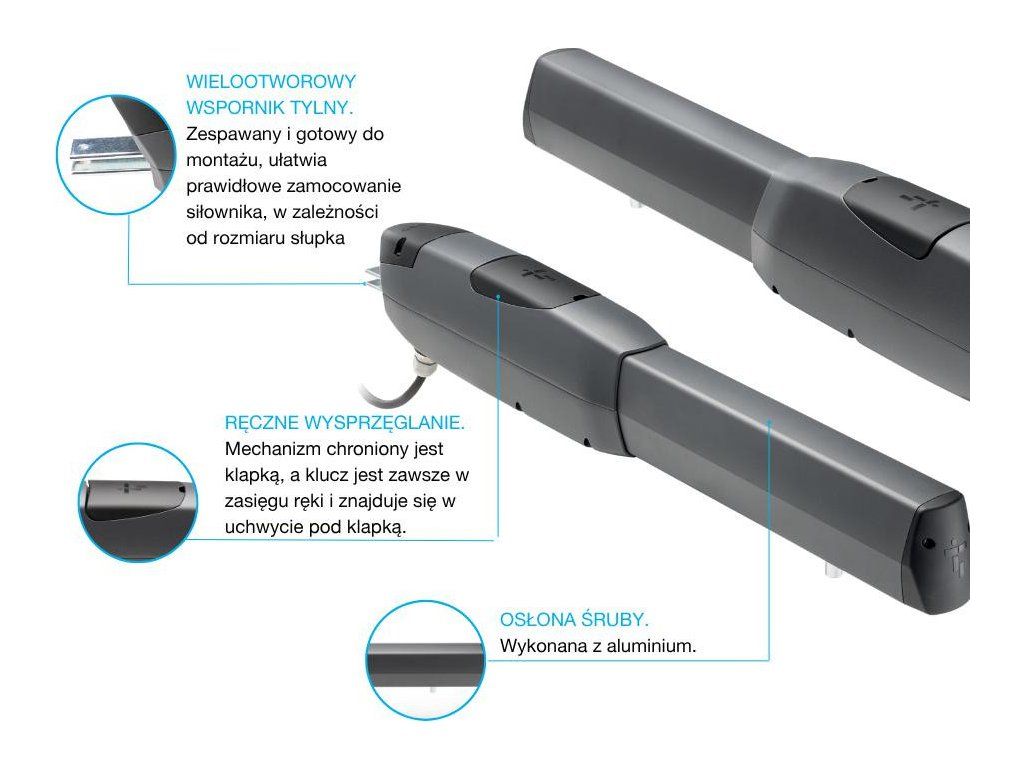

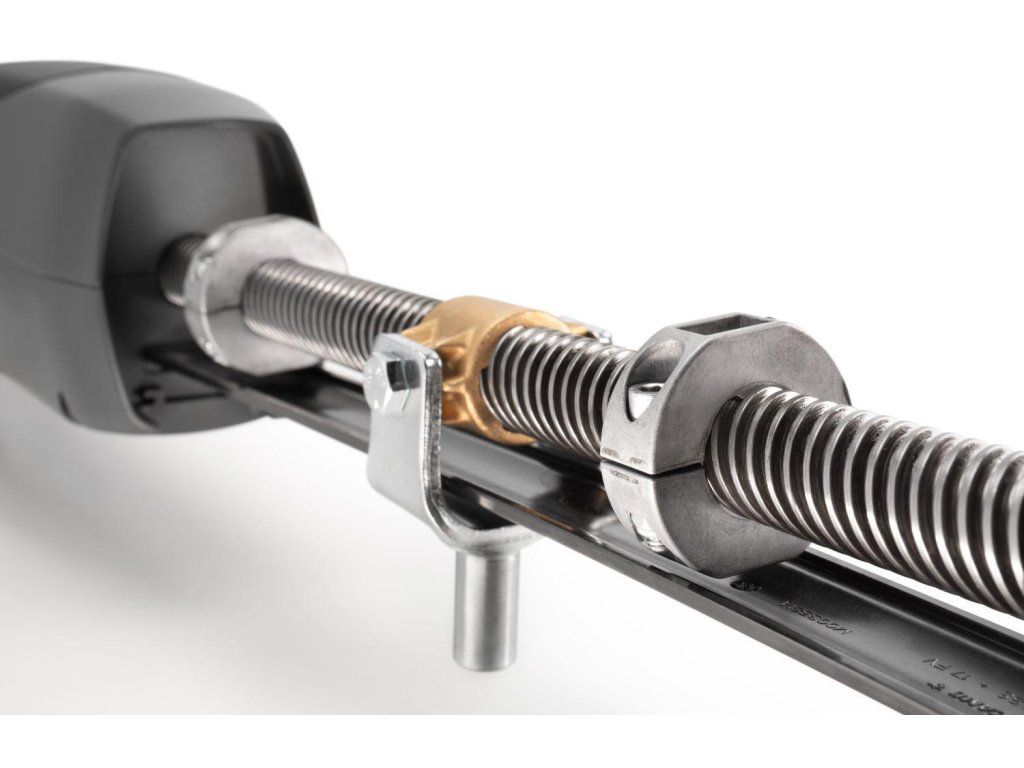

Innowacyjny system mechanicznych ograniczników krańcowych umożliwia precyzyjne i szybkie ustawienie pozycji pełnego otwarcia oraz zamknięcia. Dzięki metalowym ogranicznikom instalowanym bezpośrednio na śrubie regulacja jest intuicyjna, a montaż nie wymaga specjalistycznych narzędzi. Zdejmowana aluminiowa osłona śruby zapewnia łatwy dostęp.
Napęd NEW ATI to odpowiedź na potrzeby użytkowników i instalatorów, którzy oczekują niezawodności, szybkości i solidnej konstrukcji.
Korzyści dla użytkownika:
- Nowy elegancki design, idealnie pasujący do każdego rodzaju bramy
- Sprawdzona konstrukcja gwarantująca długie lata niezawodnej pracy
- Wysoka kultura pracy w połączeniu z szybkim otwieraniem (13 sekund)
- Możliwość zarządzania i sterowania za pomocą aplikacji Came na urządzenia mobilne (wymagany CAME KEY)

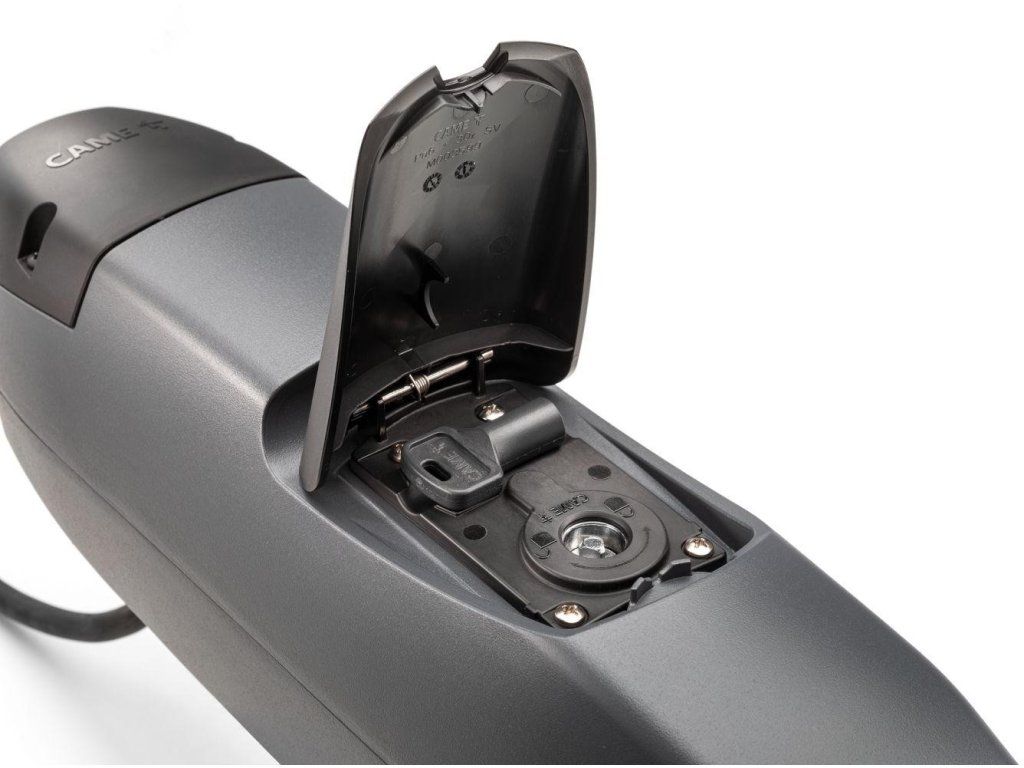

- System odblokowujący jest zabezpieczony klapką a klucz może być przechowywany w komorze zwalniającej, co umożliwia szybkie i łatwe rozblokowanie
- Otwarcie do kąta 90 stopni wynosi zaledwie 13 sekund!

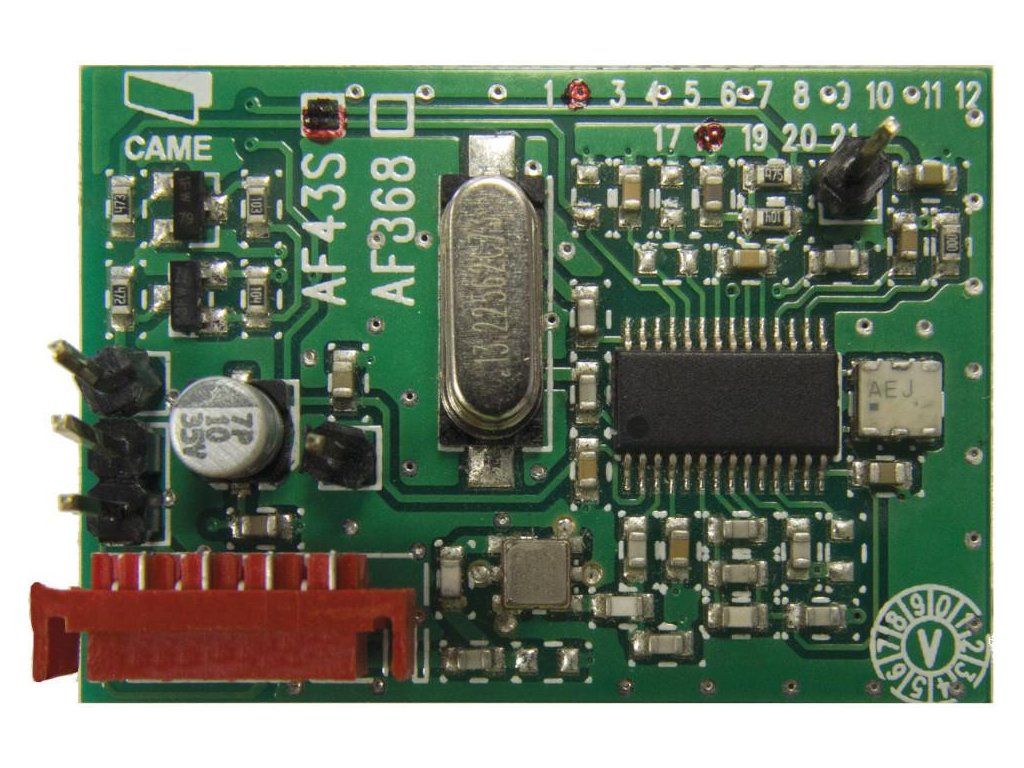

CAME AF43S - karta częstotliwości 433.92 MHz
Radioodbiornik o częstotliwości 433.92 MHz, dedykowany do central sterujących CAME. Współpracuje z pilotami z serii TOP oraz TAM.

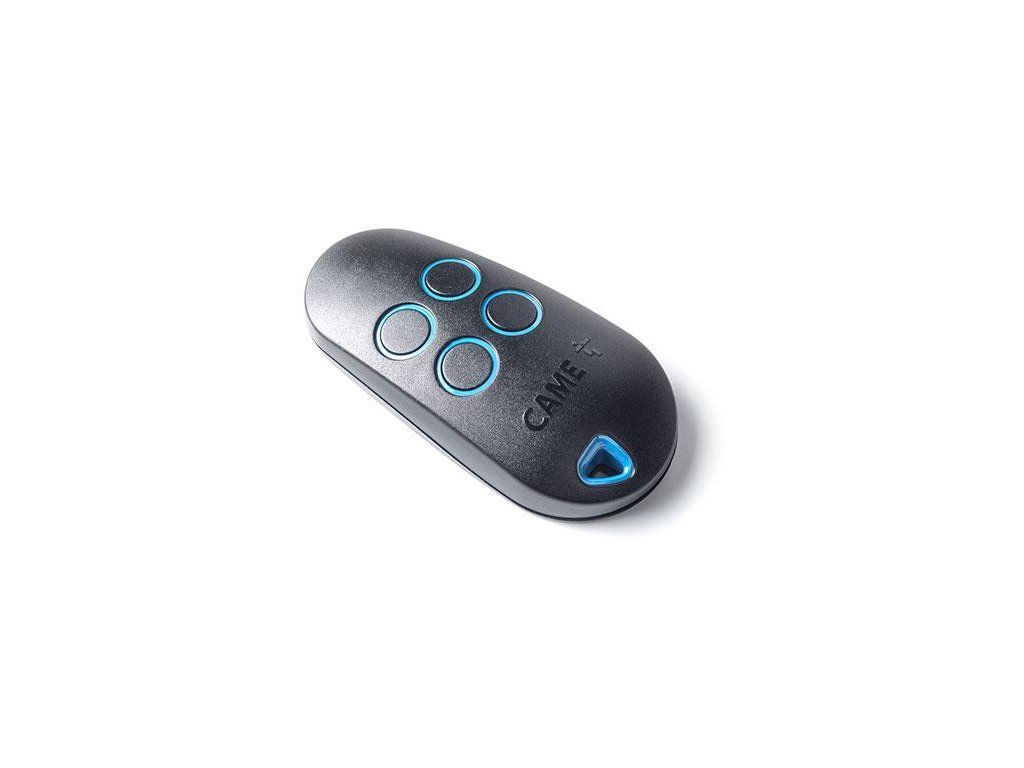

Pilot CAME TOP44RBN (806TS-0270)
- Model: 806TS-0270
- Kod: zmienny
- Częstotliwość (Mhz): 433,92
- Liczba kombinacji: 4.294.967.896
- Przyciski: 4
- Zasięg (m): 50 ÷ 150
- Typ baterii: 1 bateria litowa CR2032
- Temperatura pracy (°C): -20 ÷ +55
- Materiał: Poliwęglan

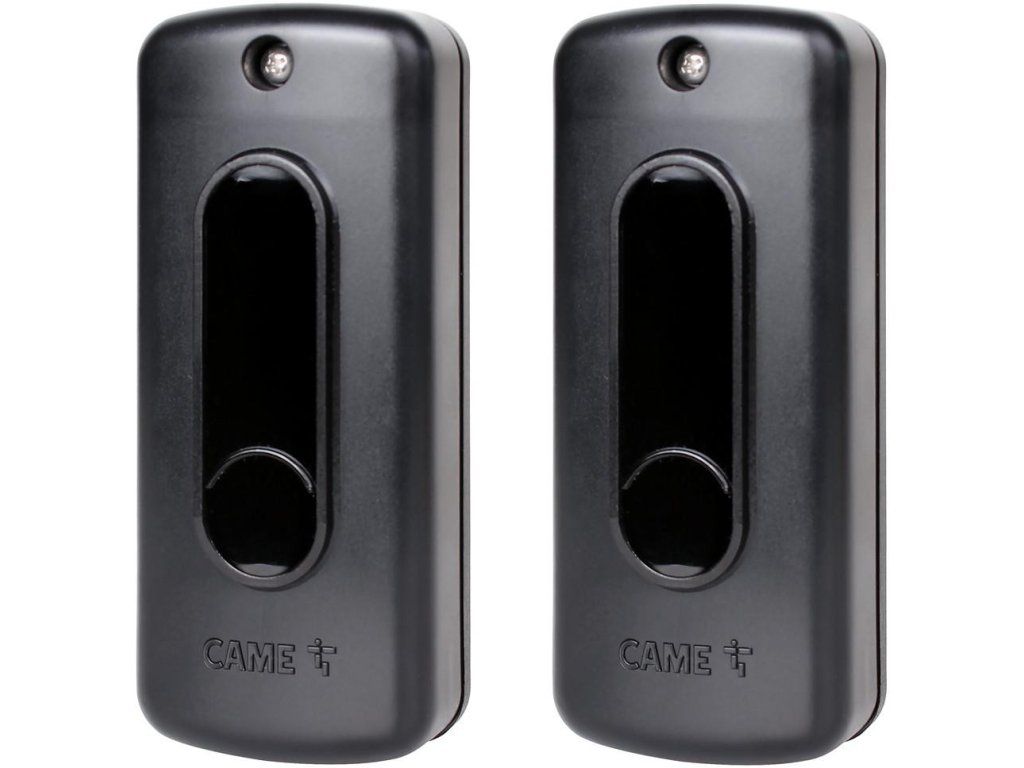

Fotokomórki CAME DIR 10
- Stopień zabezpieczenia: IP54
- Zasilanie: 12 - 24 V AC/DC
- Wymiary: 46x108x23 mm
- Zasięg: 10m
- Obciążenie wyjścia: 1A, 24V
- Pobór prądu: 60mA (24V AC)
- Temperatura pracy: od -20 do +55 stopni Celsjusza
- Materiał: ABS - poliwęglan

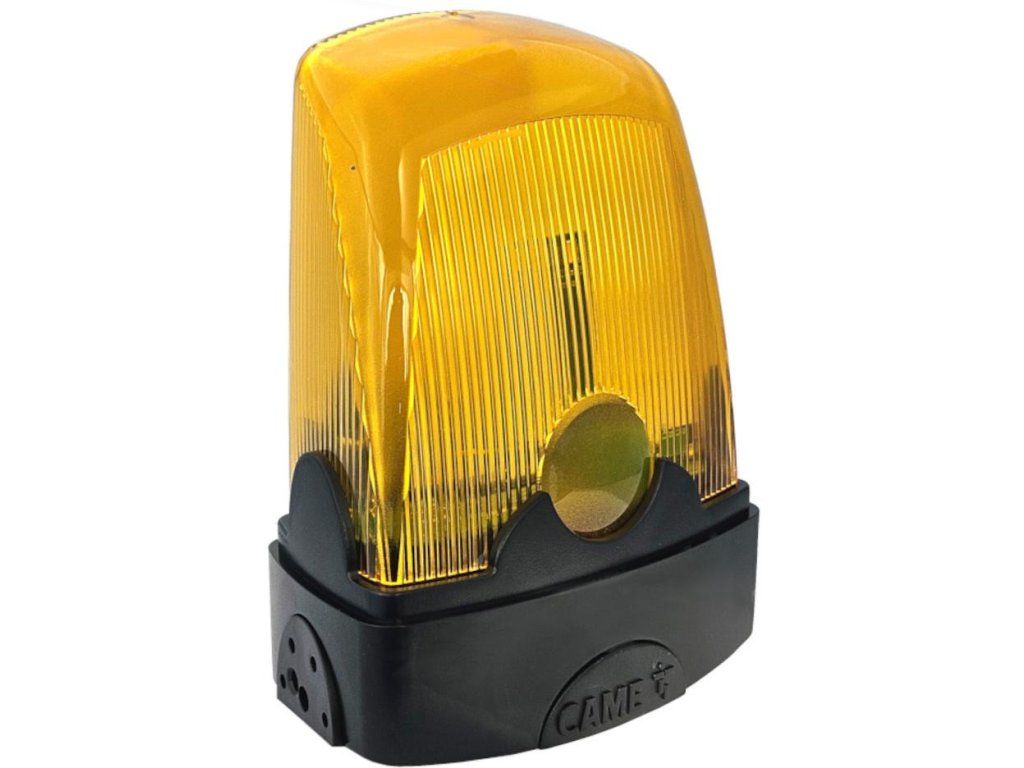

Lampa CAME KIARO KLED24 24V:
- Typ: KLED24
- Stopień ochrony: IP54
- Zasilanie: 24V AC
- Wymiary: 130x170x76 mm
- Moc żarówki: 2W
- Cykl pracy: 50%
- Temperatura pracy: od -20 stopni Celsjusza do +55 stopni Celsjusza
- Materiał: ABS - poliwęglan

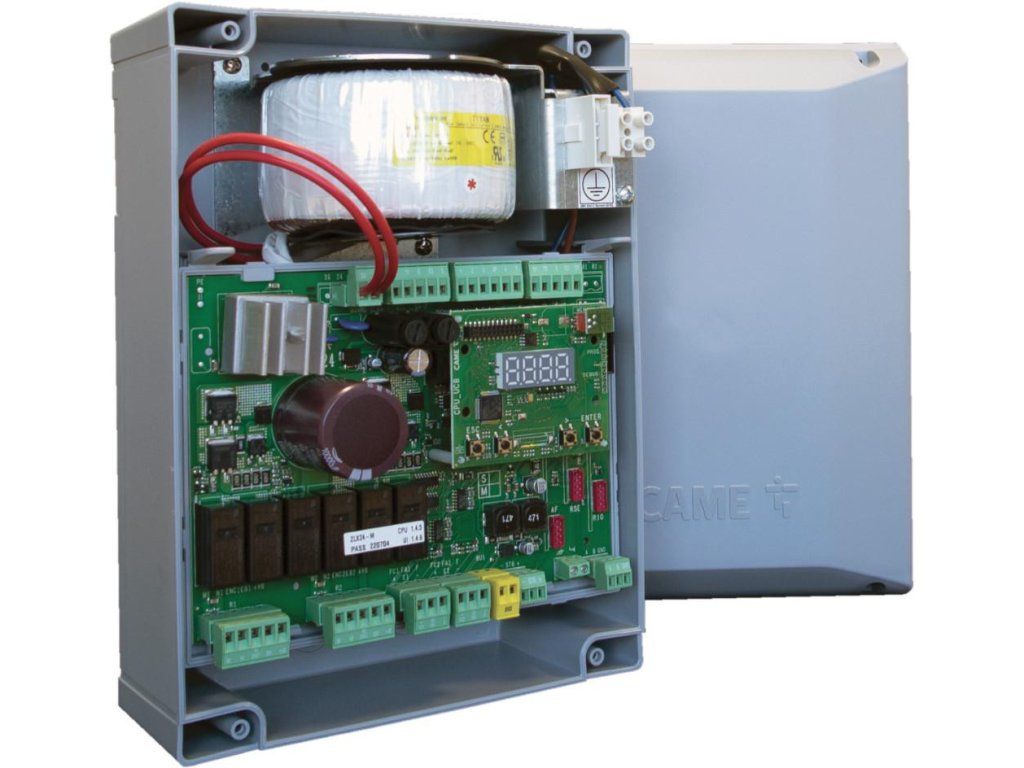

Centrala sterująca ZLX24MA
Panele sterowania nowej generacji firmy CAME są efektem ciągłych inwestycji w badania i rozwój, mających na celu dostarczenie instalatorowi rozwiązania, które ułatwia wszystkie etapy montażu i konfiguracji, zapewniając jednocześnie produkt wszechstronny i niezawodny. Jedna, uniwersalna platforma dla central sterujących pozwala na obsługę wszystkich systemów automatyki CAME, łącząca w sobie najnowsze technologie i funkcje dostępne na rynku.
Panele sterowania ZLX od CAME zostały zaprojektowane zgodnie z ROZPORZĄDZENIEM (UE) 2023/826 ustanawiającym specyfikacje projektowe przyjazne dla środowiska pod względem zużycia energii w trybie wyłączonym, czuwania oraz czuwania w sieci.
Prosta instalacja i okablowanie:
Montaż obudowy centrali nie wymaga użycia przyrządów ani skomplikowanych pomiarów. Plastikowa obudowa centrali wyposażona jest w system mocowania na szynie DIN. Dodatkowo uproszczone jest okablowanie dzięki praktycznemu systemowi z odchylaną i demontowalną podstawą, która umożliwia wygodne odłączenie centrali od obudowy, ułatwiając prace związane z podłączeniem, a pod płytką zapewnia pełną przestrzeń na przeprowadzenie przewodów.
- Dzięki bezprzewodowemu interfejsowi CAME KEY (możliwość dokupienia), automatykę można skonfigurować w kilku prostych krokach za pomocą kreatora konfiguracji App SetUp Pro, dostępnego na wszystkie smartfony z systemem Android i IOS.
- CAME KEY ułatwia i przyspiesza wszystkie fazy instalacji, programowania i sterowania automatyką. Wykorzystując komunikację Wi-Fi pomiędzy CAME KEY a smartfonem, urządzenie działa jako interfejs łączący kartę elektroniczną z aplikacją SetUp Pro.
- Aplikacja SetUp Pro jest dostępna bezpłatnie w Google Play i App Store.
Specyfikacja techniczna centrali ZLX24MA:
- Ustawienie: F-menu
- Konfigurowalne wejścia bezpieczeństwa: 2
- Wejścia CXN BUS: TAK
- Kompatybilność z RIO System 2.0: TAK
- Gniazdo na CAME KEY i bramki CAME: TAK
- Adaptacyjna kontrola prędkości i momentu obrotowego AST: TAK
- Zarządzanie wirtualnym enkoderem: TAK
- Maksymalna liczba użytkowników: 250
- Otwarty protokół Modbus: TAK
- Wejście enkodera/wyłącznika krańcowego: TAK
- Wyświetlacz: 7 segmentów
- Kompatybilność z CAME Connect: TAK
- Kontrola przez aplikację: TAK
- Typ styków bezpieczeństwa: NC lub rezystancyjny 8K02
- Zarządzanie wirtualnym enkoderem: TAK
- Hamowanie: regulacja wg. czasu, lub przez encoder
- Typ zasilacza: transformator
- Rozmiar skrzynki zewnętrznej: 273,5x204x132mm

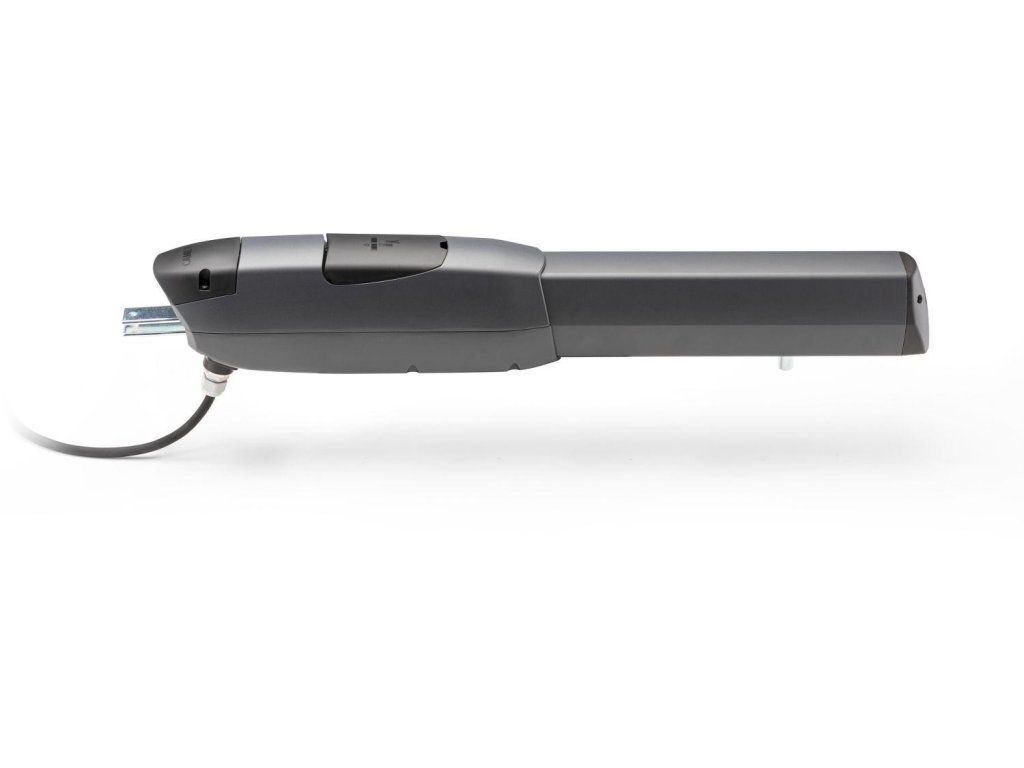

Specyfikacja techniczna napędów:
- Model: 801MP-0210
- Stopień ochrony: IP54
- Zasilanie silnika: 24V DC
- Moc: 120W
- Czas otwarcia do 90°: 13sek.
- Cykle pracy: praca intensywna
- Temperatura eksploatacji: od -20°C do +55°C
- Kolor: RAL7024
UWAGA!
Napędy do bram, tak jak wszystkie produkty, które NIE SĄ zakończone wtyczką, a więc przy ich montażu należy dokonać zmian w instalacji prądowej obiektu - zgodnie z prawem są przeznaczone tylko i wyłącznie do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie uprawnienia.
Dodatočné parametre
| Kategória: | Automatyka bramowa i parkingowa-Zestawy-do bram skrzydłowych |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 12 kg |
| EAN: | 8050456100054 |
| Maksymalna długość skrzydła bramy: | 3 |
| Maksymalna waga skrzydła bramy: | 800 |
| Napęd bramy: | Mechaniczny |
| Napęd do bramy może być częścią inteligentnego domu: | Tak |
| Rodzaj użytkowania: | Intensywny |
| Rodzaj wyłączników krańcowych: | Mechaniczne |
| Sterowanie bramy za pomocą aplikacji: | Nie |
| Światło wjazdu bramy w metrach: | do 6 m |
| Zasilanie silnika: | 24V |
