Zestaw CAME BXL ECO TOP do 400kg bram przesuwnych

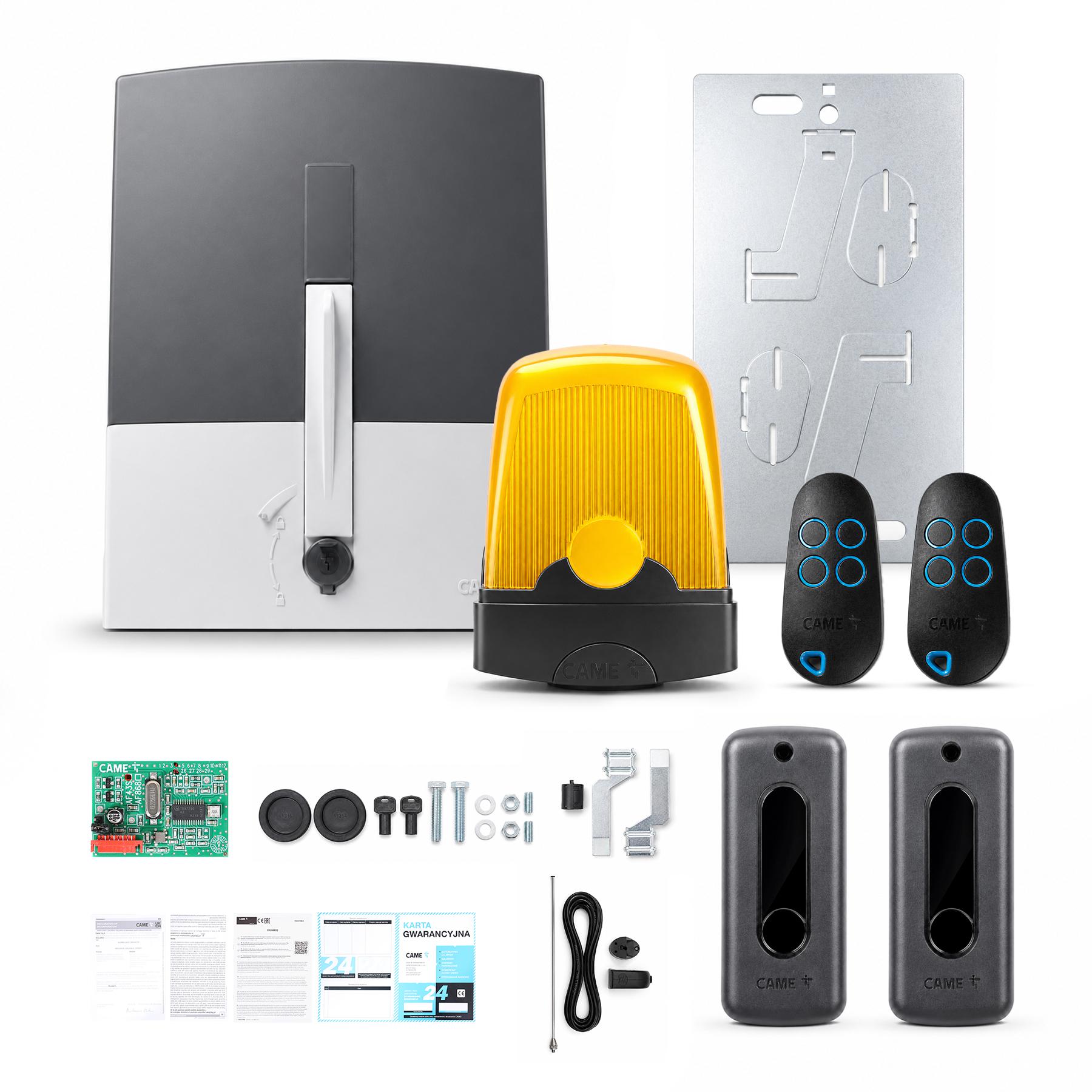

W skład zestawu wchodzą:

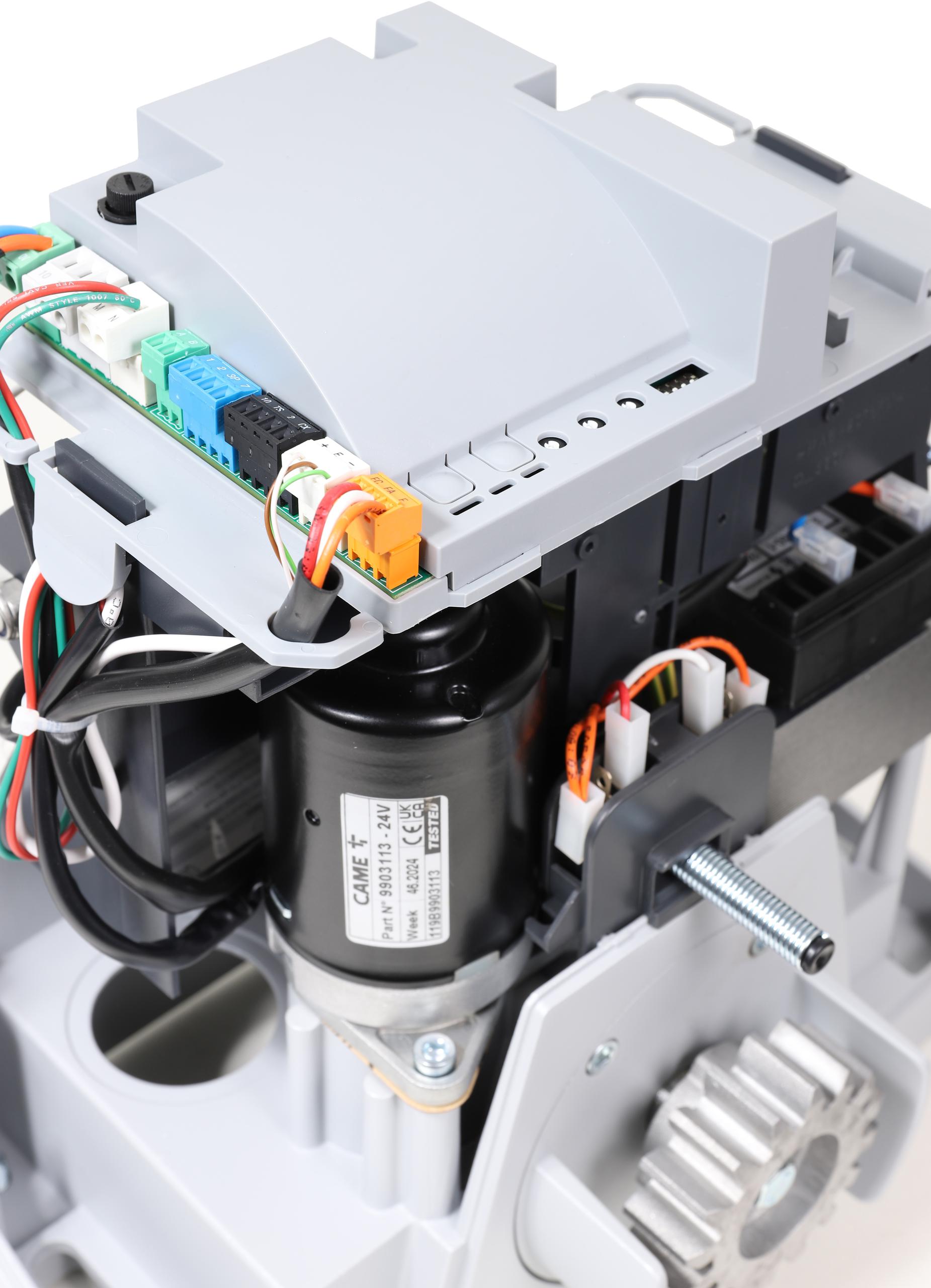

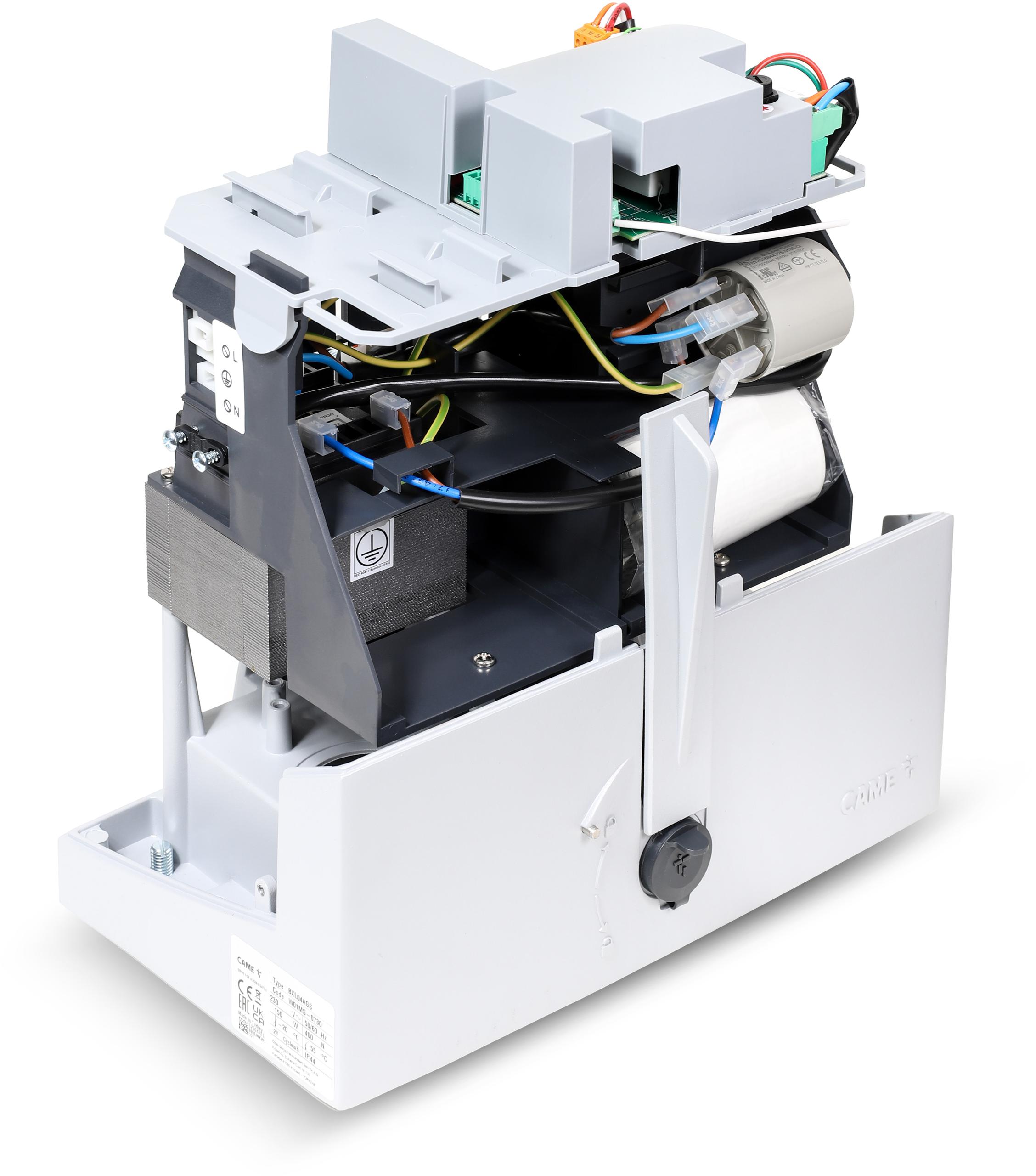

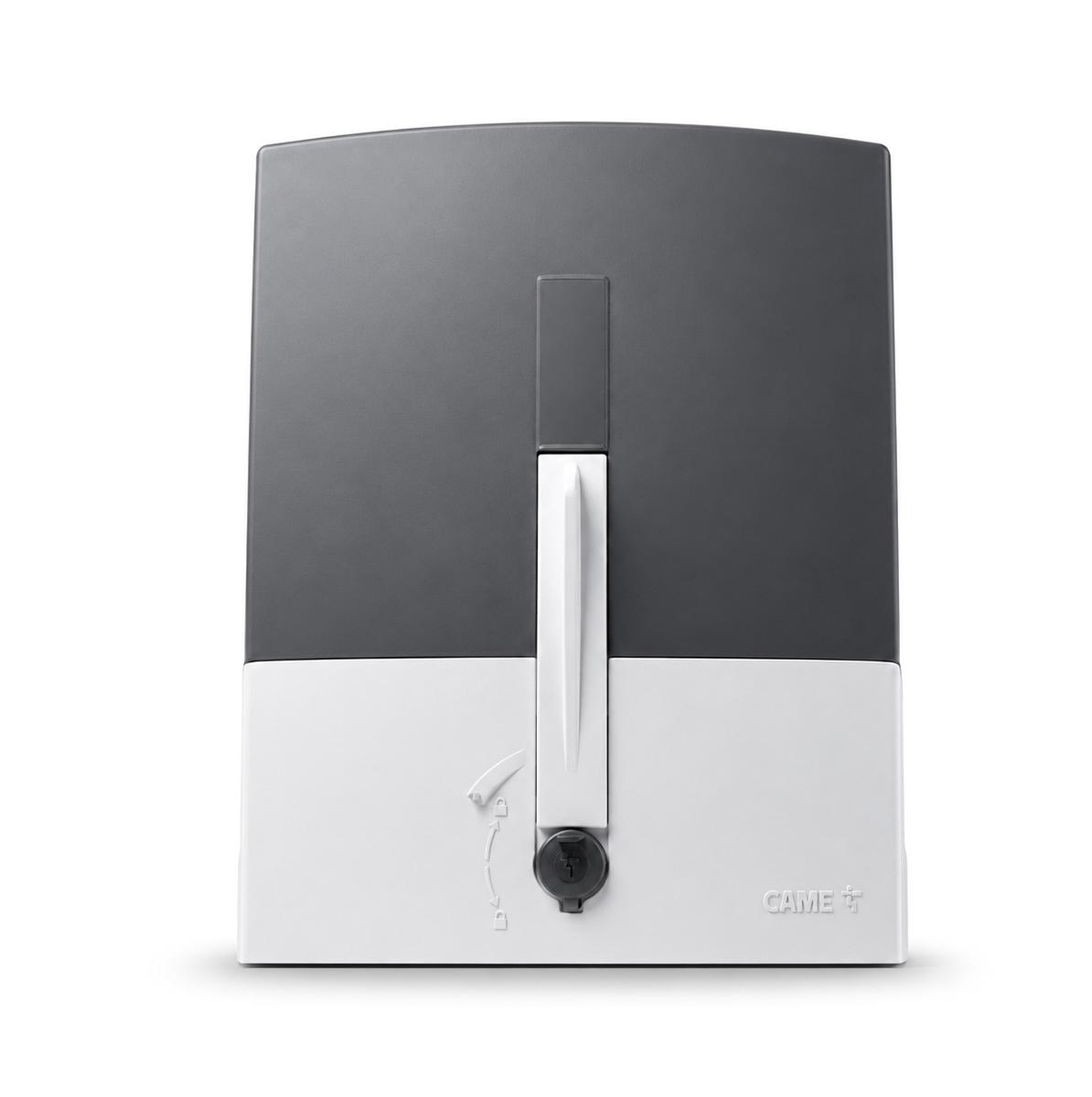

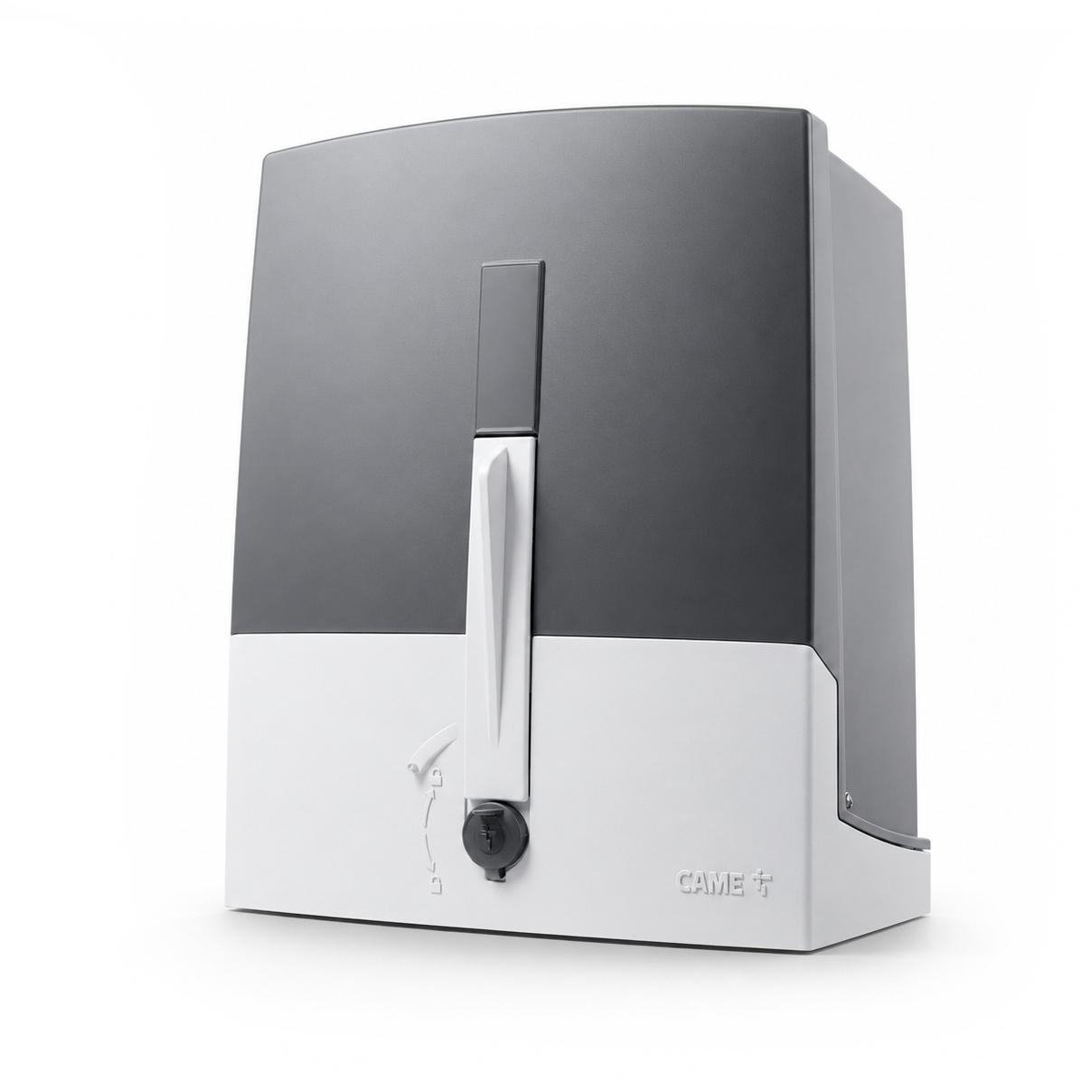

• Napęd BXL04AGS (801MS-0140) do 400kg z wbudowaną centralą sterującą
• 2szt. pilotów TOP44RBN
• Radioodbiornik AF43S
• Fotokomórki DIR10
• Lampa ostrzegawcza KLED24 z anteną i przewodem
• Mechaniczne wyłączniki krańcowe

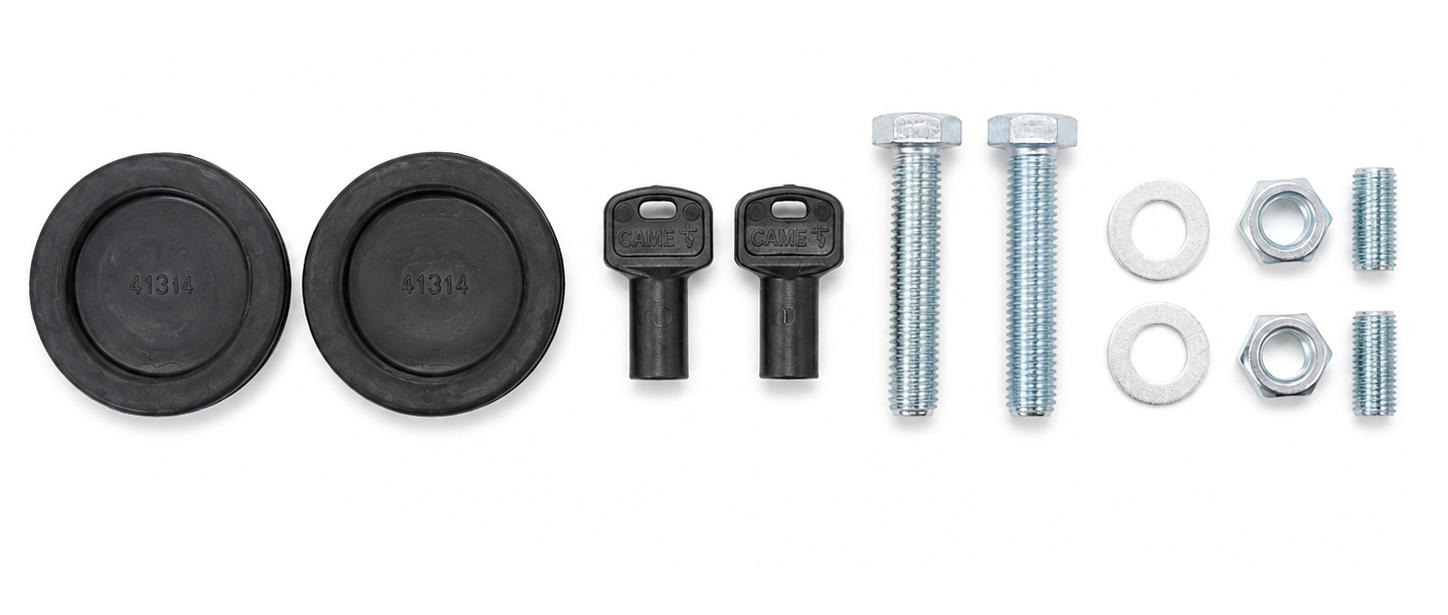

• Elementy montażowe

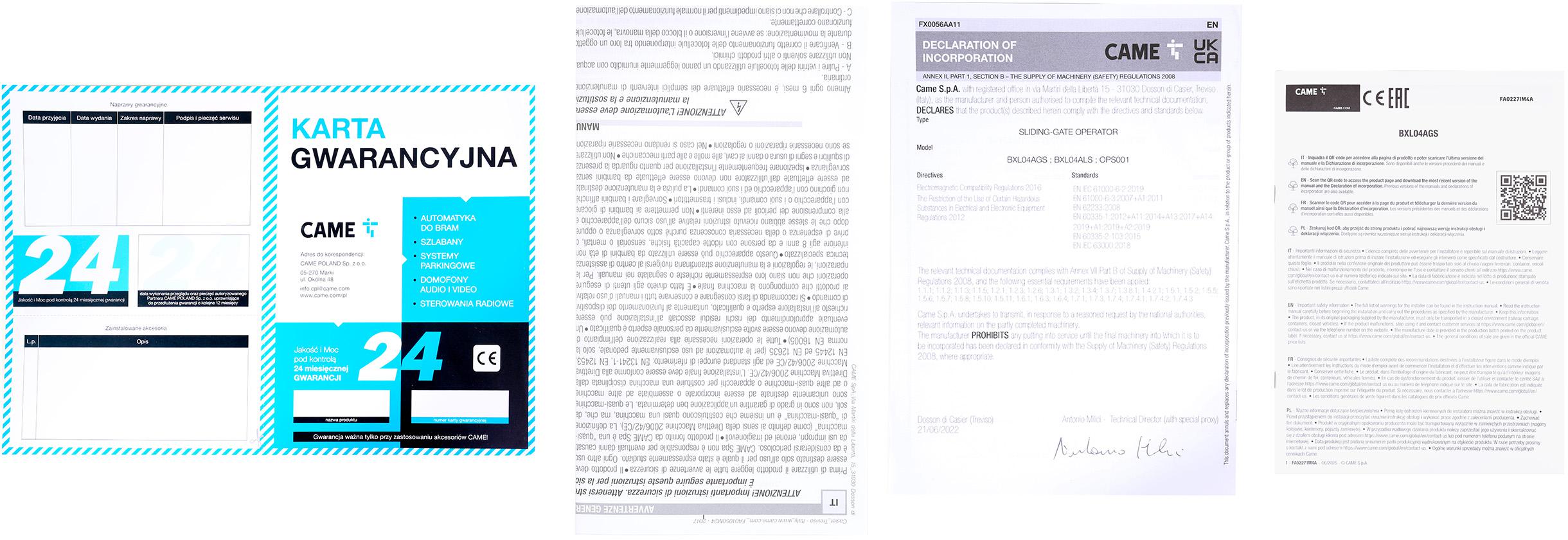

• Instrukcja obsługi
• Oryginalne opakowanie producenta

Przeznaczenie

Zestaw wyposażony w centralę sterującą z ustawieniami za pomocą dip switchy i jest przeznaczony do bram przesuwnych o maksymalnej masie 400kg i maksymalnej długości 10m. Ze względu na silnik 24V nadaje się do pracy intensywnej.

Opis

• Kontrola ruchu za pośrednictwem enkodera.
• Zgodność z normami dotyczącymi siły uderzenia.
• Zapewnienie działania w przypadku przerwy w zasilaniu.
• Autodiagnostyka urządzeń zabezpieczających w wersji przewodowej.
• Karta elektroniczna z panelem zaciskowym, przełącznikiem dip switch i zapamiętywaniem do 25 użytkowników.
• Zintegrowany dekoder kodu zmiennego.

Specyfikacja techniczna:

• Stopień ochrony: IP44
• Zasilanie: 230V AC, 50/60 Hz
• Zasilanie silnika: 24V DC
• Moc: 170W
• Sprawność: 50%
• Siła ciągu: 350N
• Moduł koła zębatego: 4
• Temperatura pracy: od -25°C do +50°C
• Ochrona termiczna silnika: od -20°C do +70°C

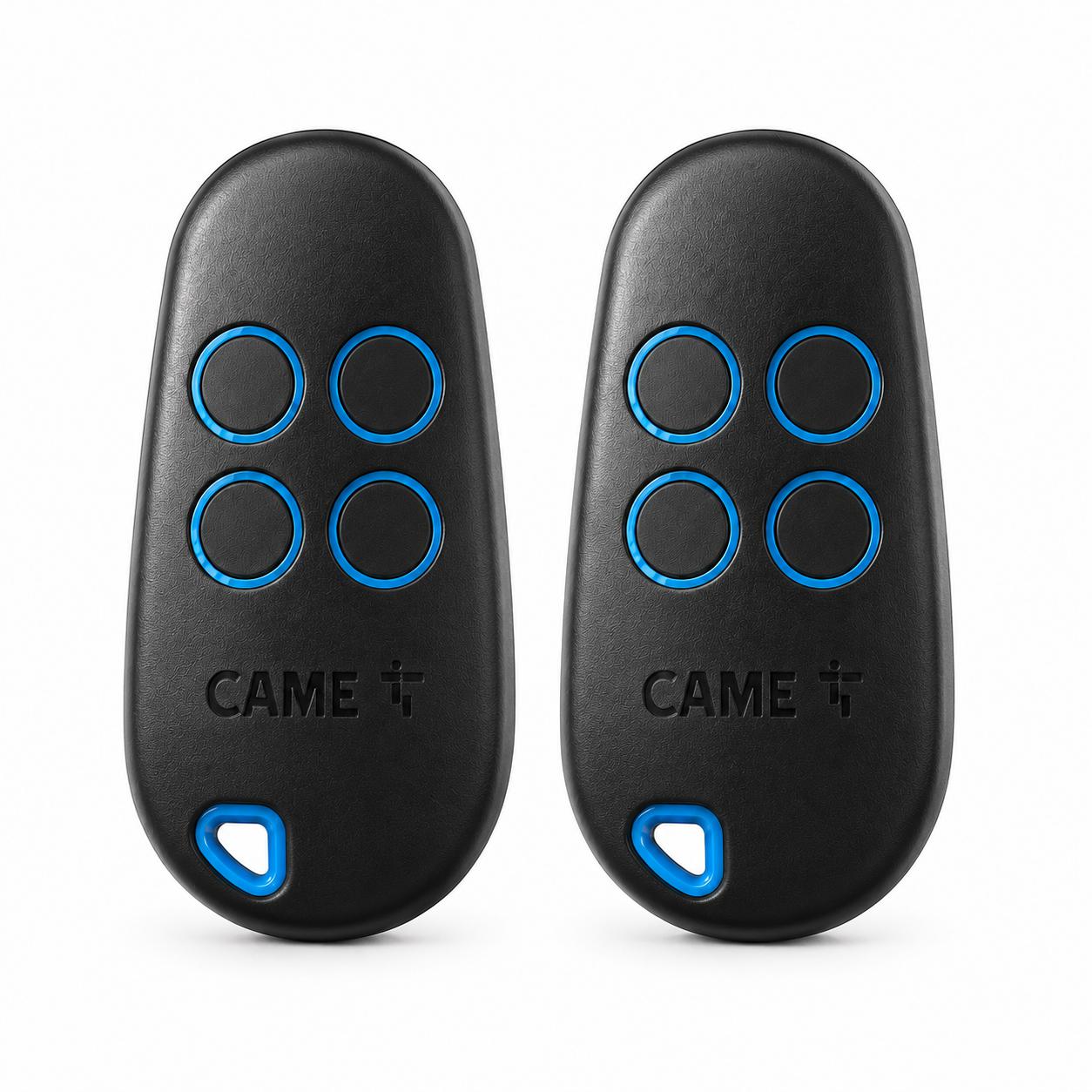

2szt. pilotów CAME TOP44RBN (806TS-0270)

• Model: 806TS-0270
• Kod: zmienny
• Częstotliwość (Mhz): 433,92
• Liczba kombinacji: 4.294.967.896
• Przyciski: 4
• Zasięg (m): 50 ÷ 150
• Typ baterii: 1 bateria litowa CR2032
• Temperatura pracy (°C): -20 ÷ +55
• Materiał: Poliwęglan

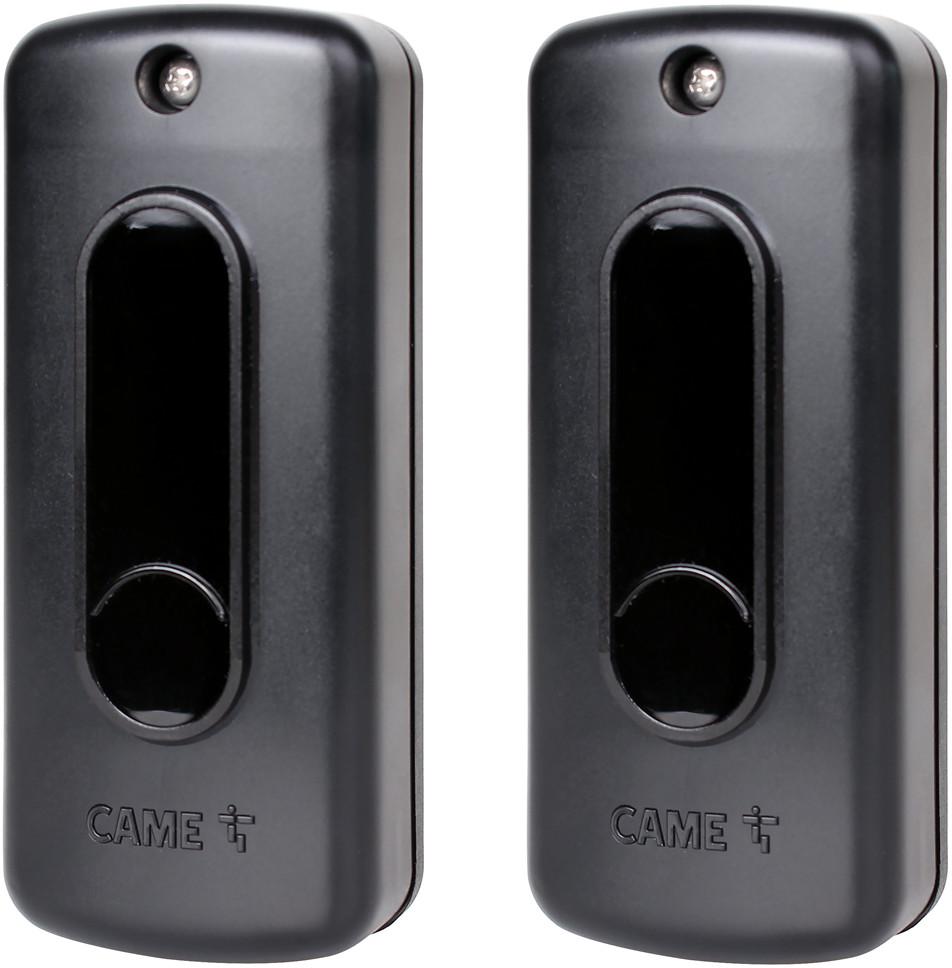

Fotokomórki CAME DIR 10 (DIR10)

• Stopień zabezpieczenia: IP54
• Zasilanie: 12 - 24 V AC/DC
• Wymiary: 46x108x23 mm
• Zasięg: 10m
• Obciążenie wyjścia: 1A, 24V
• Pobór prądu: 60mA (24V AC)
• Temperatura pracy: od -20 do +55 stopni Celsjusza
• Materiał: ABS - poliwęglan

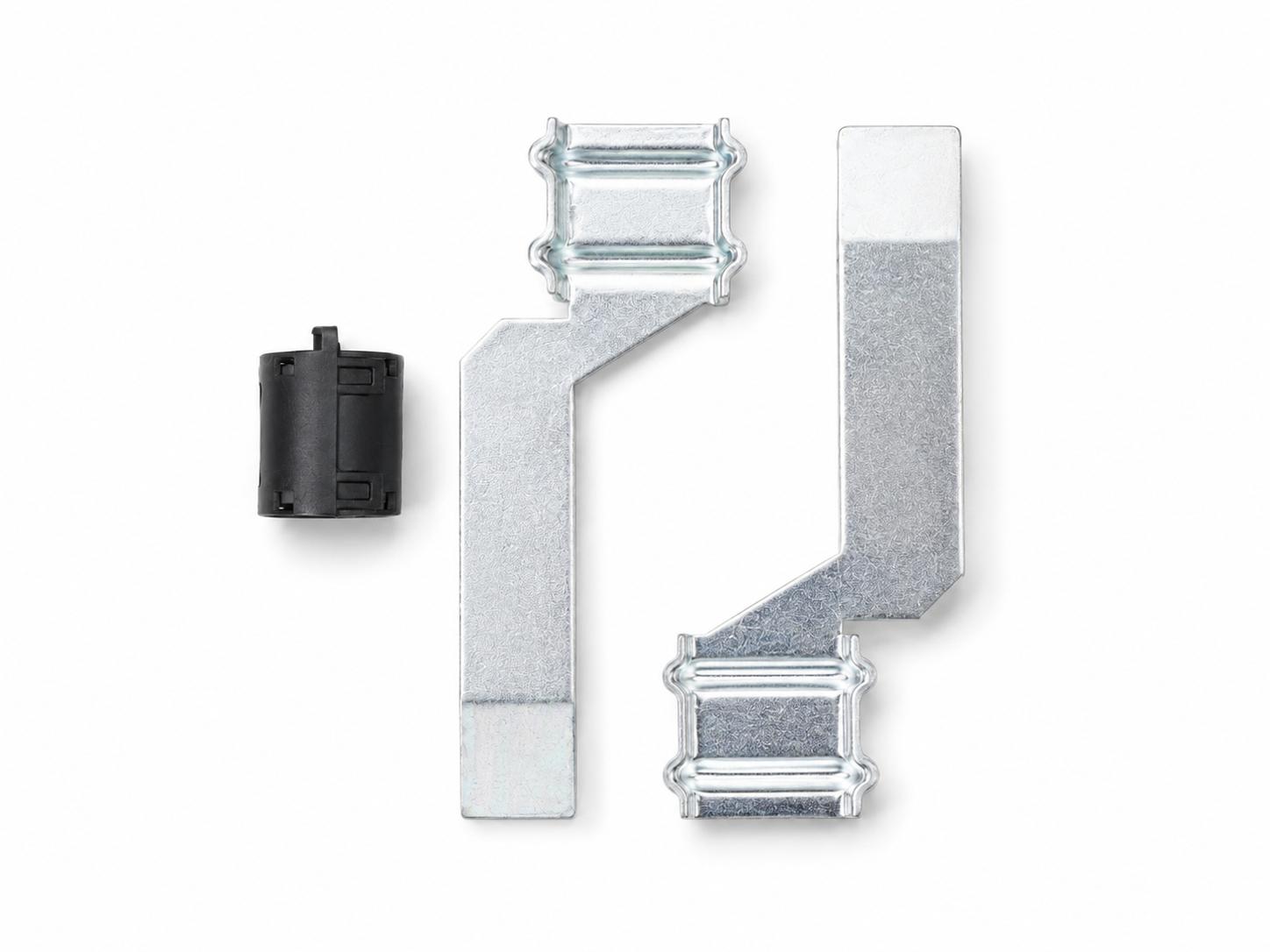

Mechaniczne wyłączniki krańcowe

Dbają o to, by brama zatrzymywała się w ściśle określonych miejscach.
