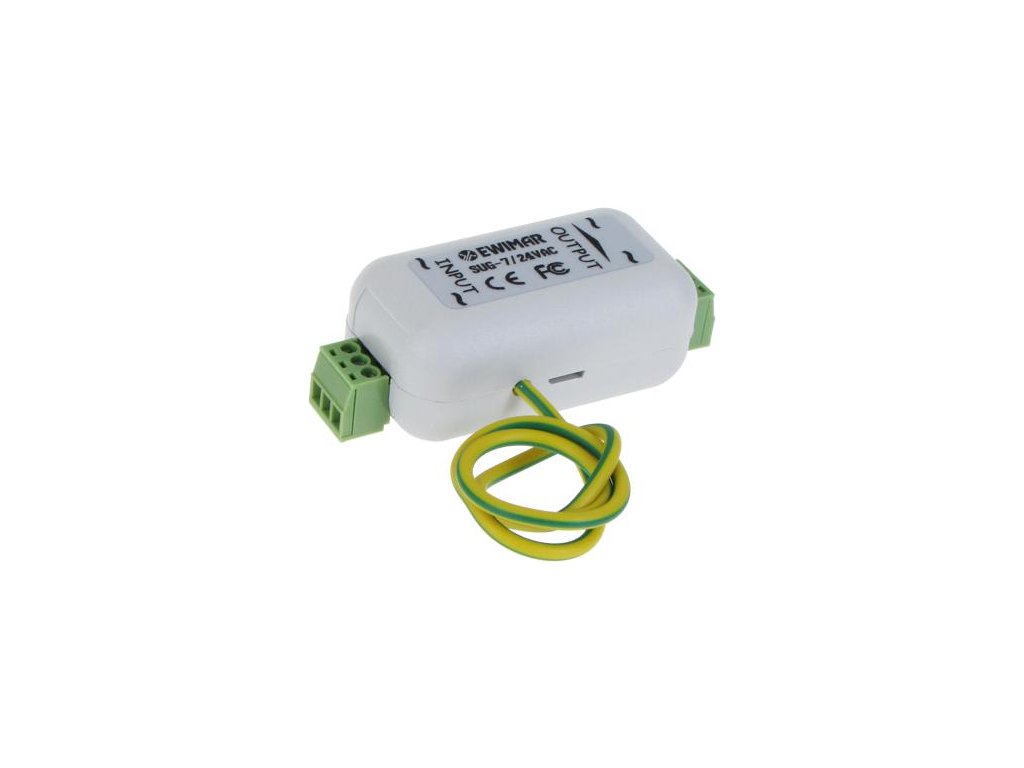

SUG-7/24VAC przeznaczony jest do zabezpieczenia urządzeń elektronicznych zasilanych napięciem przemiennym 24V przed wyładowaniami atmosferycznymi, impulsami przepięciowymi a także przed nagłym wzrostem napięcia, mogącym pojawić się w wyniku uszkodzenia zasilacza sieciowego. Wbudowany bezpiecznik automatyczny 2A (na zamówienie dostępny jest z bezpiecznikiem 1,1A) ogranicza ryzko uszkodzenia zasilacza sieciowego (transformatora) i ryzyko postania pożaru w przypadku wystąpienia zwarcia w przewodach lub w podłączonym urządzeniu odbiorczym.

Zabezpieczenie wyposażono w wyjmowane złącza śrubowe, które ułatwiają instalację i serwisowanie.

Może być stosowany do wszelkich urządzeń elektronicznych nasilanych napięciem zmiennym 24V, takich jak urządzenia automatyki przemysłowej kamery przemysłowe, etc. Podłączany jest pomiędzy źródło zasilania (transformator) a urządzenie odbiorcze.

Uproszczony schemat blokowy

W celu zapewnienia skutecznej ochrony przed wyładowaniami atmosferycznymi, zalecane jest zastosowanie dwóch urządzeń ochronnych i ich uziemienie. Jedno z urzadzeń należy podłączyć jak najbliżej źródła zasilania a drugie jak najbliżej urządzenia odbiorczego. Należy zwrócić uwagę, aby strona WEJŚCIE zabezpieczenia SUG-7 (LINE) znajdowało się zawsze po stronie długich przewodów, w których może zaindukować się impuls przepięciowy.

Przykład prawidłowego zabezpieczenia linii zasilającej

Tego modelu urządzenia nie należy stosować do napięcia stałego 24VDC. Jego użycie spowoduje zmniejszenia poziomu ochrony.

• Specyfikacja techniczna:
• Napięcie znamionowe pracy ciągłej linia-linia 24VAC
• Napięcie maksymalne linia-linia27VAC
• Napięcie maksymalne linia- ziemia 90VDC
• Poziom ochrony linia – linia (10/1000μS) 28A
• Poziom ochrony linia – ziemia (8/20μS) 2 x 10kA
• Znamionowy prąd szeregowy 2A @ 24VAC
• Maksymalny prąd szeregowy (impuls) 3,5A @ 24VAC
• Szczelność obudowy IP54
• Temperatura pracy -30°C~60°C
• Wymiary 74 x 32 x 25(mm)
