Uchwyty MOD.N/120/70 do napędów NICE WINGO
Kód: 62082Podrobný popis
Uchwyty MOD.N/120/70 do napędów NICE WINGO
Przeznaczenie

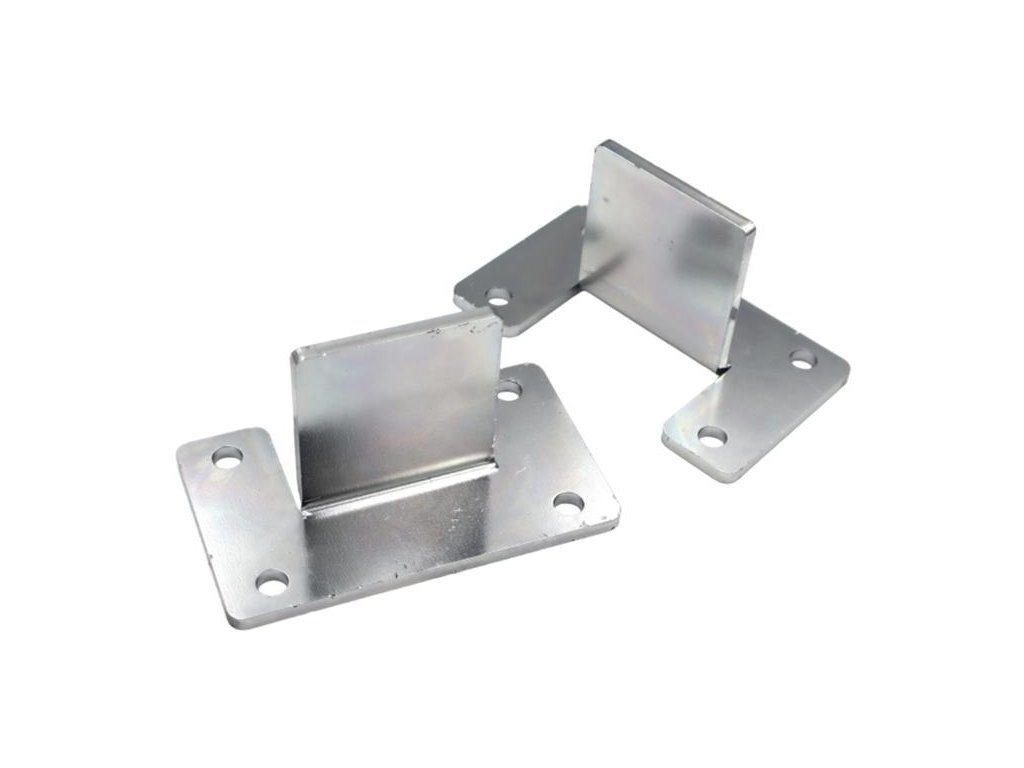

Komplet wzmocnionych uchwytów na skrzydła bramowe polskiej produkcji, pasujący do napędów NICE z serii WINGO
W zestawie znajduje się para (2szt.) uchwytów.
Specyfikacja techniczna:
- Model: MOD.N/120/70

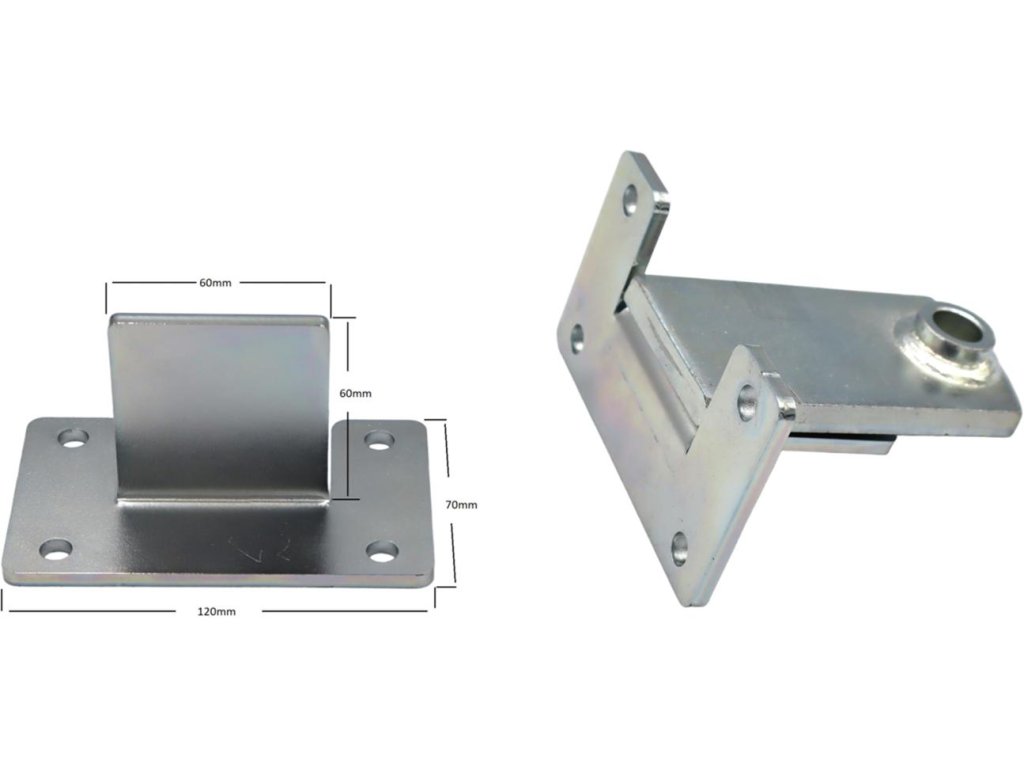

- Wymiary blachy montażowej: 120mm x 70mm.
- Kolor: Ocynk (srebrny)
- Wykonanie: Stal grubości 5mm
- Zabezpieczenie antykorozyjne: Ocynk
- Otwory do montażu w bramie: 9mm

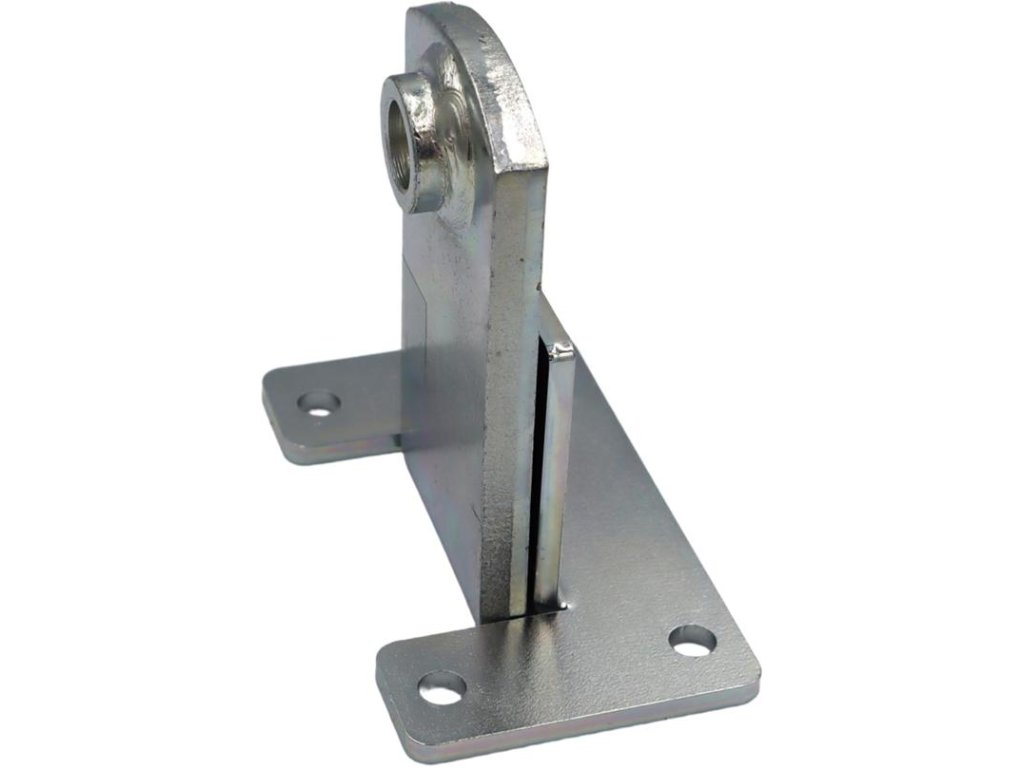

Instrukcja montażu uchwytów Model: MOD.N/120/70 bez spawania
Uchwyty zostały zaprojektowane bez fabrycznych otworów montażowych, aby zapewnić maksymalną precyzję i eliminację luzów podczas instalacji. Aby uzyskać najlepszy efekt i zagwarantować stabilność połączenia, zalecamy następujący proces montażu:
- 1. Zamocuj uchwyt do bramy: Przed wierceniem otworów, co zapewni stabilność podczas kolejnych etapów. (chyba że posiadamy stabilne podłoże gdzie możemy zamocować oba elementy i zrobić otwory, wtedy te kroki można pominąć)
- 2. Wyreguluj odpowiednią długość elementu z zestawu napędu: poprzez wydłużenie lub ewentualne skrócenie)
- 3. Wykonaj otwory montażowe: Po zamocowaniu uchwytu, wywierć dwa otwory przelotowe. Rekomendowana średnica otworów to 8 mm lub 10 mm, w zależności od preferowanego rozmiaru śrub.
- 4. Skręć elementy: Po wywierceniu otworów, użyj odpowiednich śrub (8 mm lub 10 mm) i nakrętek, aby trwale połączyć uchwyt z bramą. Dokręć wszystkie elementy, aby zapewnić solidne i stabilne mocowanie.
Przestrzeganie powyższych kroków zapewni trwałe i bezluzowe połączenie, gwarantując optymalne działanie zamontowanego uchwytu.
Dodatočné parametre
| Kategória: | Automatyka bramowa i parkingowa-Uchwyty i zawiasy |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 3 kg |
| EAN: | 62082 |
| Zastosowanie uchwytu: | Na słupek |
