TRANSFORMATOR WIDEO TR-16
Kód: 9909Podrobný popis

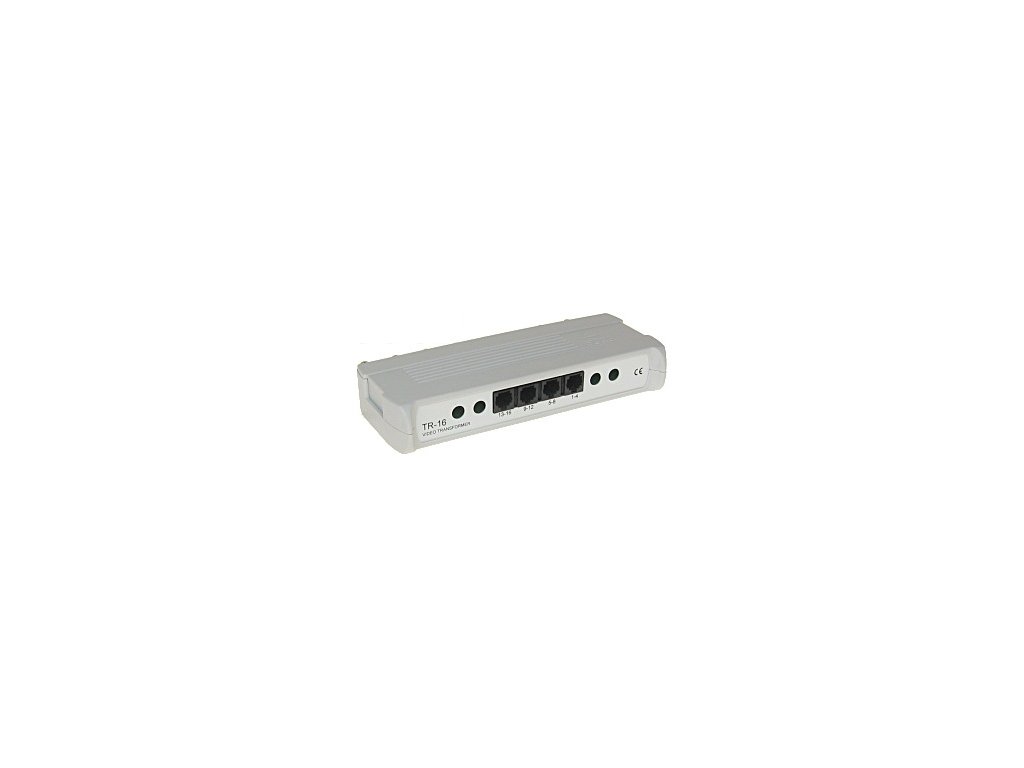

TRANSFORMATOR VIDEO TR-16 NA 16 KAMER, ZASIĘG DO 400 METRÓW!
OPIS PRZEDMIOTU
TR-16 przeznaczony jest do przesyłu sygnału wizyjnego z szesnastu kamer za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m.

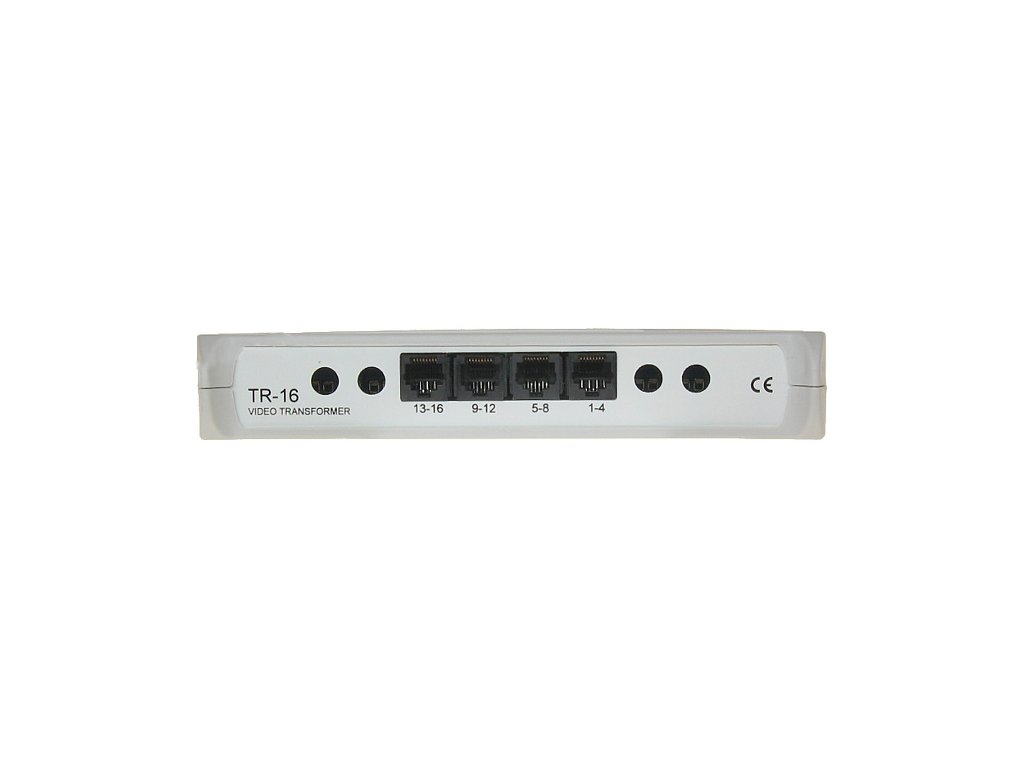

Skrętkę komputerową można podłączyć do gniazd RJ-45 albo zacisków śrubowych, które znajdują się pod zdejmowanym deklem. Transformator video jest urządzeniem biernym, nie wymagającym zasilania. Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.
Widok wewnątrz (widoczne zaciski śrubowe do skrętki)

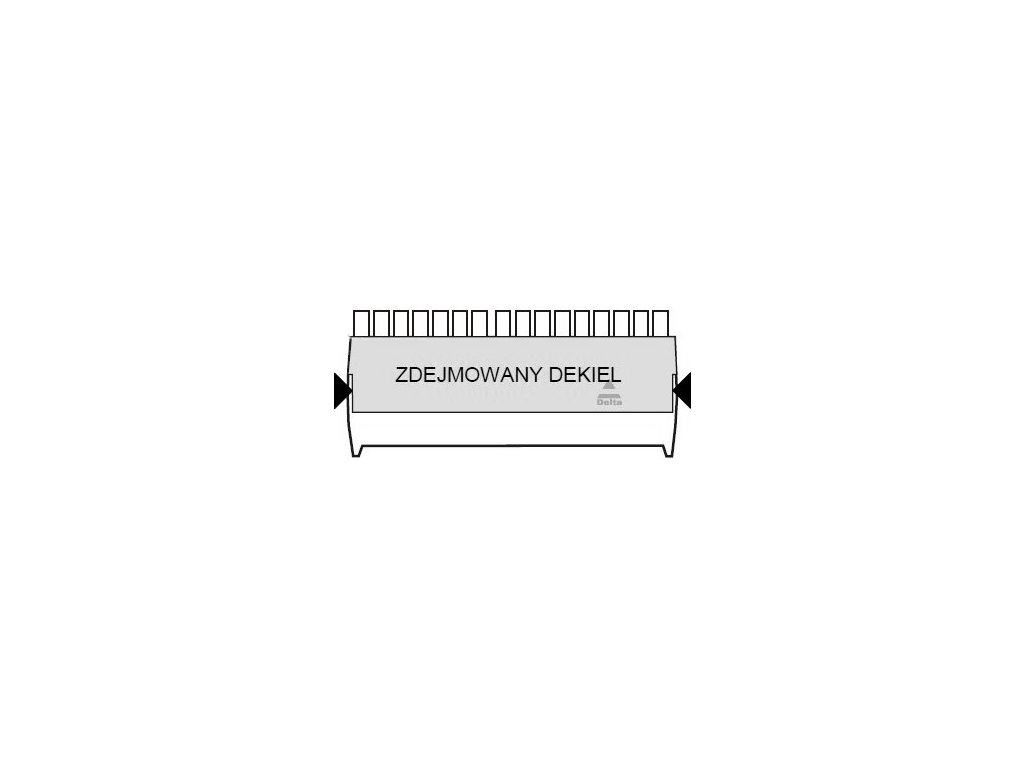

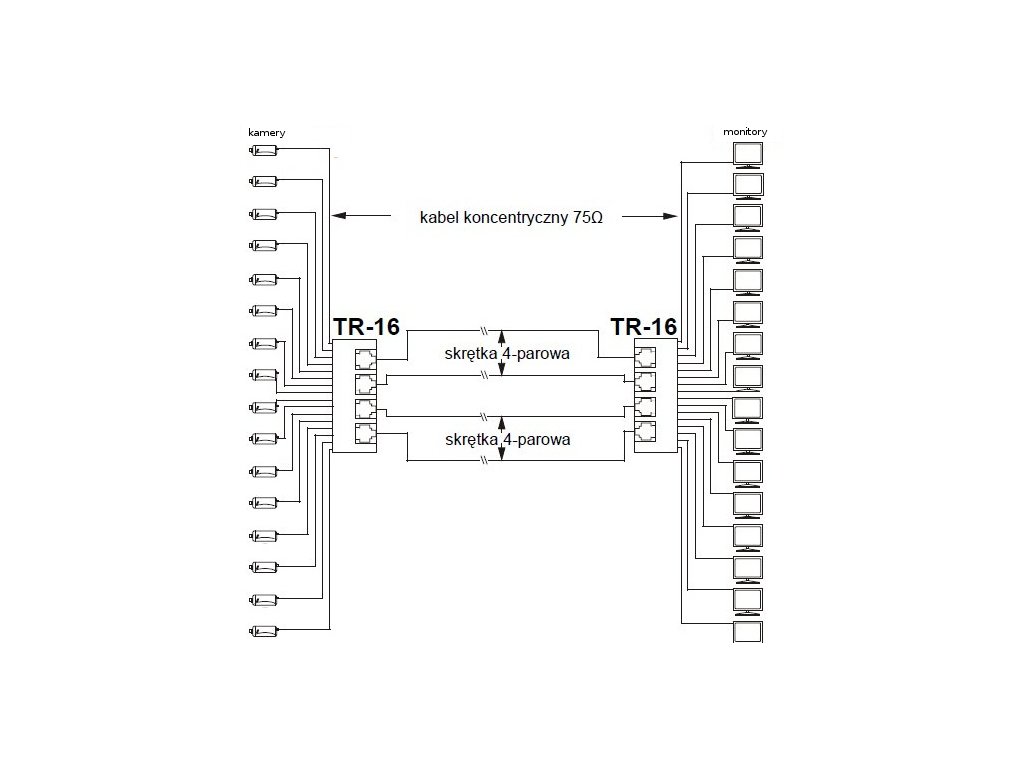

Zdjęcie dekielka polega na chwyceniu palcami w punktach pokazanych na rysunku i delikatnym pociągnięciu prostopadle do urządzenia. Przykładowe schematy połączeniowe:

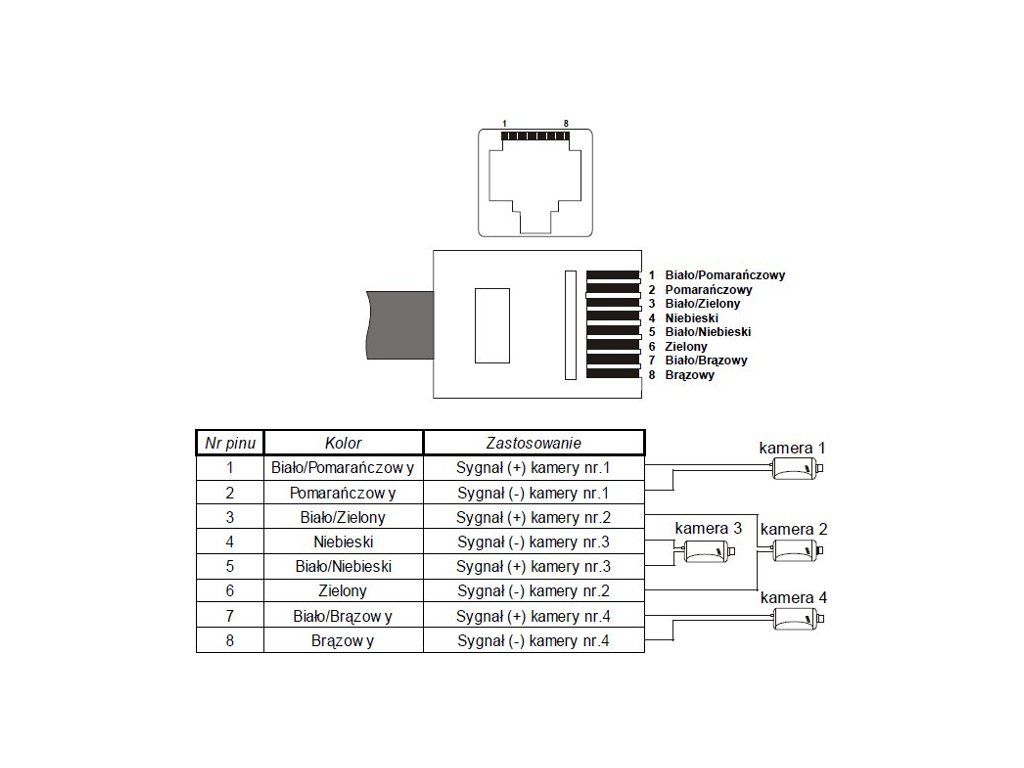

Kolejność ułożenia przewodów wewnątrz wtyku RJ-45. Wtyk zaprawiony według standardu: T568B.
Dodatočné parametre
| Kategória: | Telewizja przemysłowa-Transformatory audio/wideo |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.36 kg |
| EAN: | 5902887016622 |
| Ilość kanałów urządzenia: | 16 |
| Przesył zasilania: | Nie |
| Rodzaj transformatora: | Pasywny |

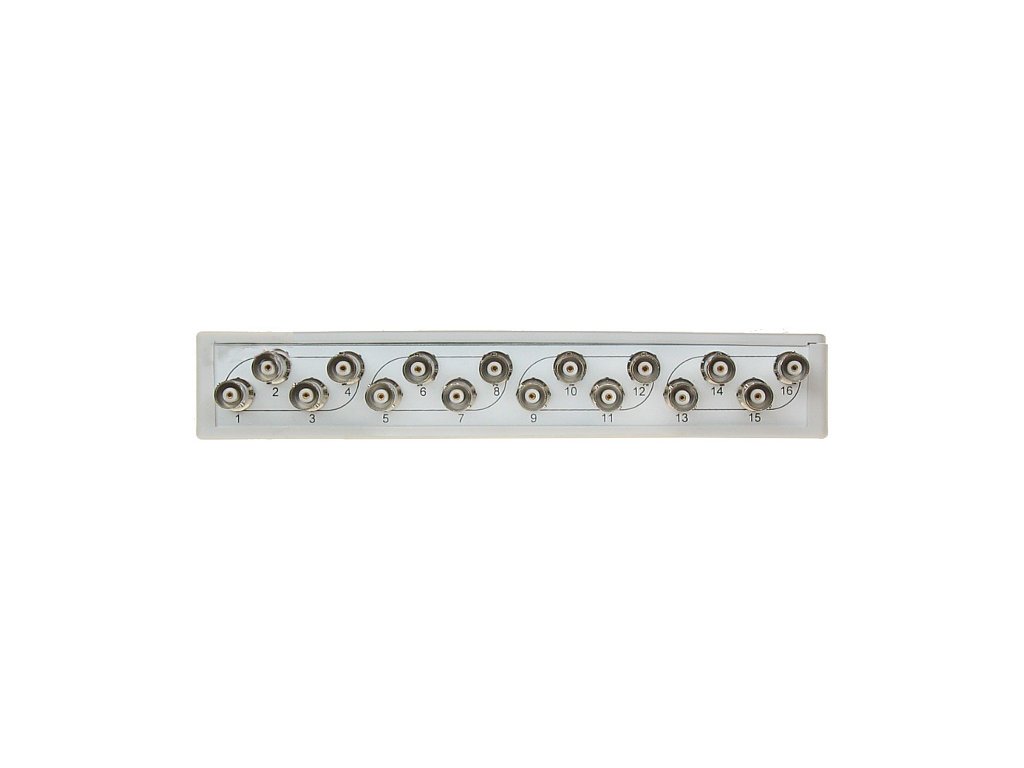

| Typ złącza: | 16 x BNC Gniazdo proste |
| Typ złącza symetrycznego: | 16 x Zaciski kablowe / 4 x RJ-45 Gniazdo |
| Wymiary w mm (sz. x wys. x gł.): | 213 x 36 x 101 mm |
| Zasięg: | 1 |
