Transformator wideo AHD/TVI/CVI na kabelku KPL
Kód: 1245Podrobný popis

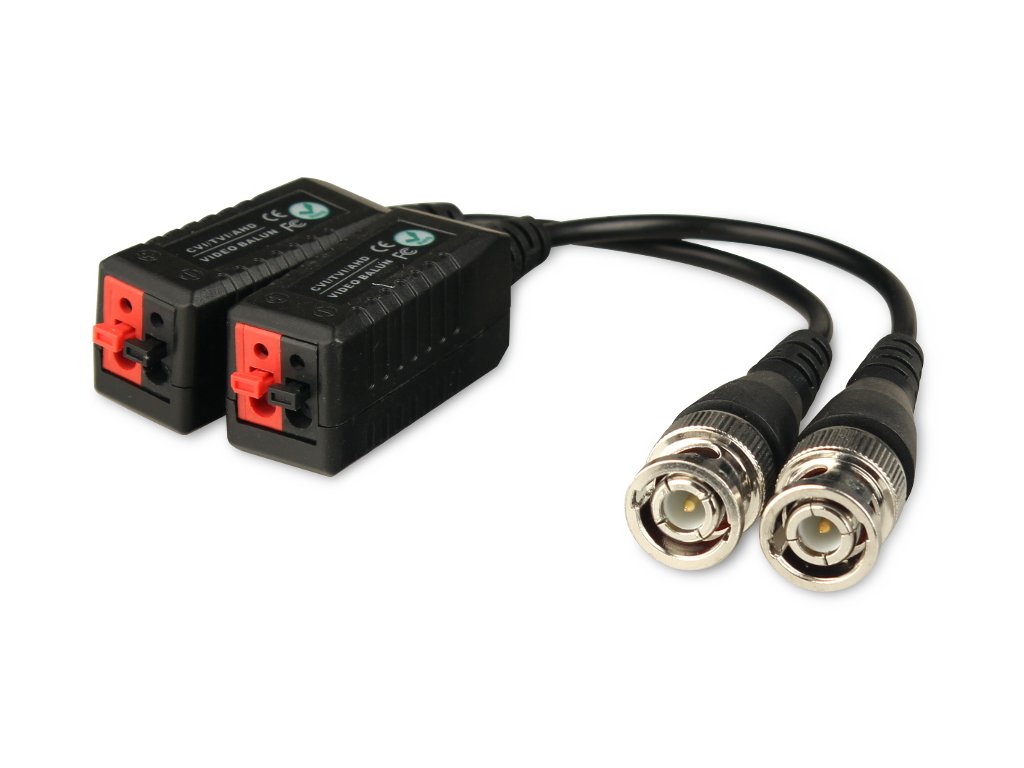

TRANSFORMATOR WIDEO AHD/TVI/CVI NA KABELKU
UWAGA
Transformator wideo sprzedawany w kompletach, cena dotyczy 2szt.
PRZEZNACZENIE
Transformator przeznaczony do przesyłu sygnału wideo za pomocą kabla typu "skrętka" w systemach analogowej telewizji przemysłowej HD w różnych technologiach TVI, AHD i CVI.
OPIS PRODUKTU

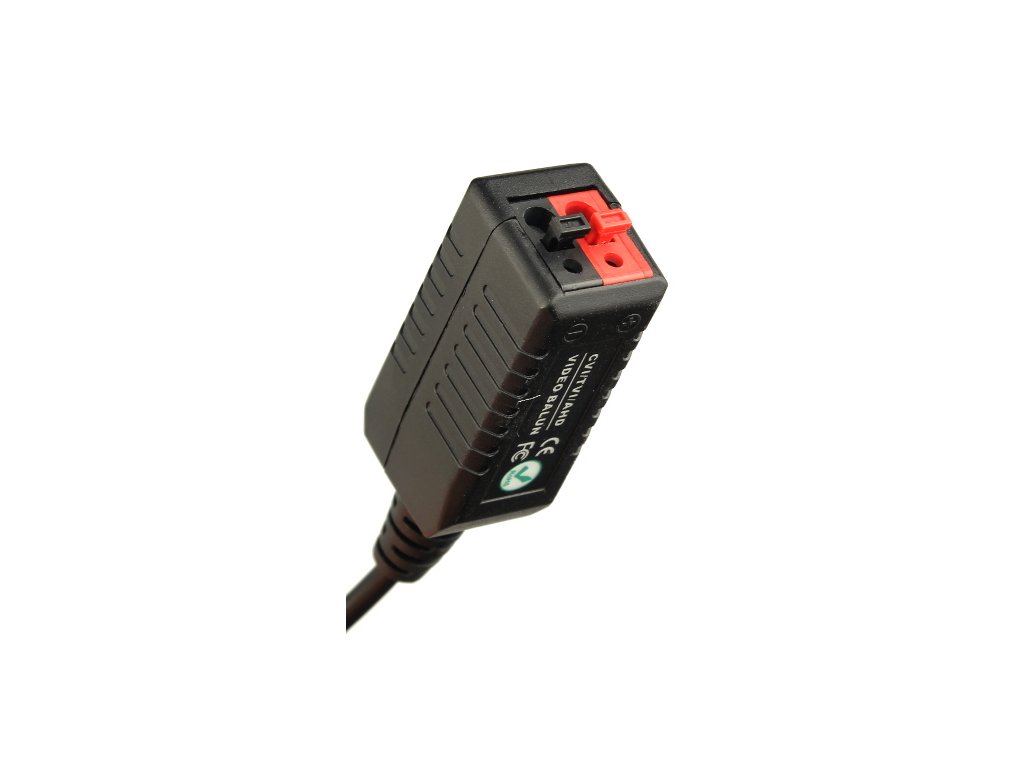

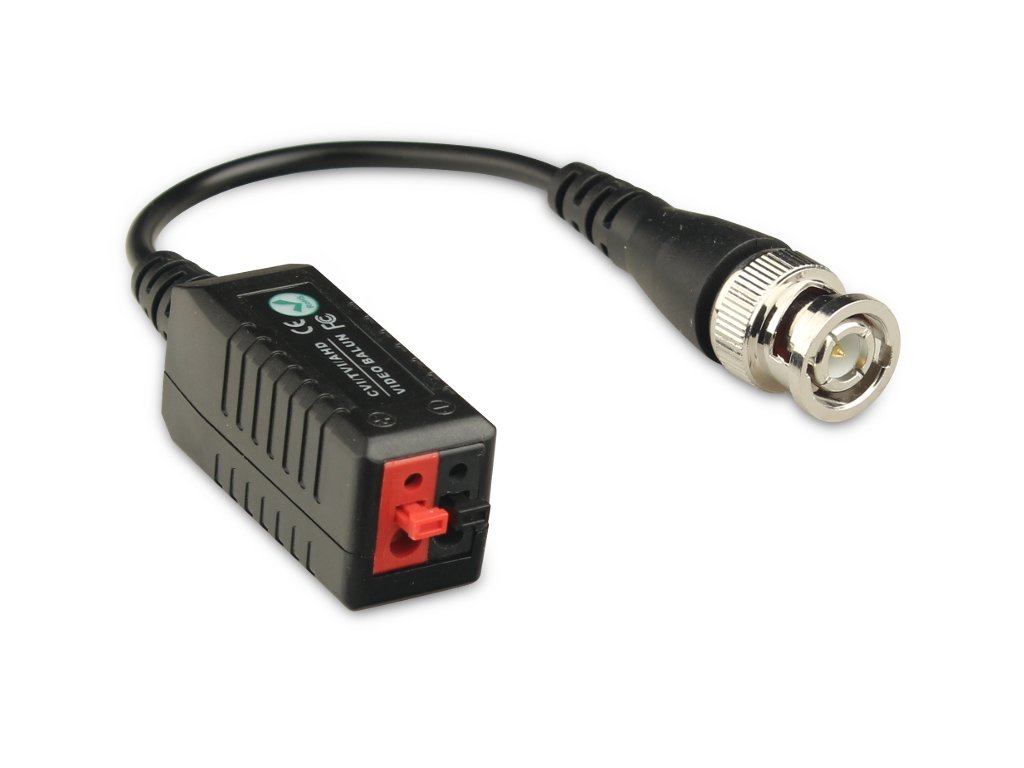

TR-1F-HD to pasywny transformator Video z wbudowanym na jednym końcu wtykiem BNC przeznaczony do przesyłania sygnału Video za pomocą skrętki UTP 5 kategorii. Transformator dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego, dzieki czemu sygnał może być przesyłany do 450m dla 720p przy użyciu pasywnego nadajnika lub odbiornika. Transformator dedykowany do systemów AHD, HD-CVI i HD-TVI Porównując z innymi urządzeniami na rynku TR1-1F-HD posiada dodatkowo wbudowany filtr kompensujący wysokie częstotliwości. Poprzez jegozastosowanie przesyłany obraz przy dużych odległościach ma lepszą jakość. Pasywny transformator Video dzięki bardzo małym rozmiarom idealnie nadaje się zarówno do zastosowania w telewizji przemysłowej jak i dystrybucji Video, wideokonferencjach, sygnałach sterujących P/T/Z, multimediach PC.
SPECYFIKACJA TECHNICZNA
Impedancja skrętki UTP 75 Ohm
Impedancja dla BNC 100 Ohm
Złącze wejściowe (UTP) Gniazdo z zaciskami
Złącze wyjściowe (Urządzenie) Przewód z męskim wtykiem BNC
Pasmo przenoszenia 60 MHz
Tłumienie 0.5dB
Odstęp szum/sygnał 60dB
Zasięg transmisji AHD (max)*
720p - 450m
1080p - 250m
3Mpix - 8Mpix - 200m
Zasięg transmisji HD-CVI
720p: 450m
1080p - 250m
3Mpix - 8Mpix - 200m
Zasięg transmisji HD-TVI
720p: 250m
1080p - 250m
3Mpix - 8Mpix - 200m
Transformator wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP
Uwaga!
- Transformator wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP wideo sprzedawany jest w kompletach, cena dotyczy 2szt.
Przeznaczenie transformatora wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP:
- Transformator wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP przeznaczony jest do przesyłu sygnału wideo za pomocą kabla typu "skrętka" w systemach analogowej telewizji przemysłowej HD w różnych technologiach TVI, AHD i CVI.
Opis produktu - transformatora wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP:
- Transformator wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP to pasywny transformator Video z wbudowanym na jednym końcu wtykiem BNC przeznaczony do przesyłania sygnału Video za pomocą skrętki UTP 5 kategorii.
- Transformator wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego, dzięki czemu sygnał może być przesyłany do 450m dla 720p przy użyciu pasywnego nadajnika lub odbiornika.
- Transformator wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP dedykowany jest do systemów AHD, HD-CVI i HD-TVI.
- Porównując z innymi urządzeniami na rynku transformator wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP posiada dodatkowo wbudowany filtr kompensujący wysokie częstotliwości.
- Poprzez jego zastosowanie przesyłany obraz przy dużych odległościach ma lepszą jakość.
- Pasywny transformator video dzięki bardzo małym rozmiarom idealnie nadaje się zarówno do zastosowania w telewizji przemysłowej jak i dystrybucji video, wideokonferencjach, sygnałach sterujących P/T/Z, multimediach PC.
Specyfikacja techniczna transformatora wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP:
Impedancja skrętki UTP
75 Ohm
Impedancja dla BNC
100 Ohm
Złącze wejściowe (UTP)
Gniazdo z zaciskami
Złącze wyjściowe (Urządzenie)
Przewód z męskim wtykiem BNC
Pasmo przenoszenia
60 MHz
Tłumienie
0.5dB
Odstęp szum/sygnał
60dB
Zasięg transmisji AHD (max)*
720p - 450m
1080p - 250m
3Mpix - 8Mpix - 200m
Zasięg transmisji HD-CVI
720p: 450m
1080p - 250m
3Mpix - 8Mpix - 200m
Zasięg transmisji HD-TVI
720p: 250m
1080p - 250m
3Mpix - 8Mpix - 200m
Dodatočné parametre
| Kategória: | Telewizja przemysłowa-Transformatory audio/wideo |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.05 kg |
| Ilość kanałów: | 1 |
| Przesył dźwięku: | Nie |
| Przesył zasilania: | Nie |
| Rodzaj transformatora: | Pasywny |
| Typ złącza: | BNC Wtyk na przewodzie |
| Typ złącza symetrycznego: | Zaciski sprężynowe |
| Wymiary w mm (sz. x wys. x gł.): | 44 x 17 x 19 mm |
| Zasięg: | 450 |
