TRANSFORMATOR VIDEO 4-KROTNY TR-4M
Kód: 6705Podrobný popis

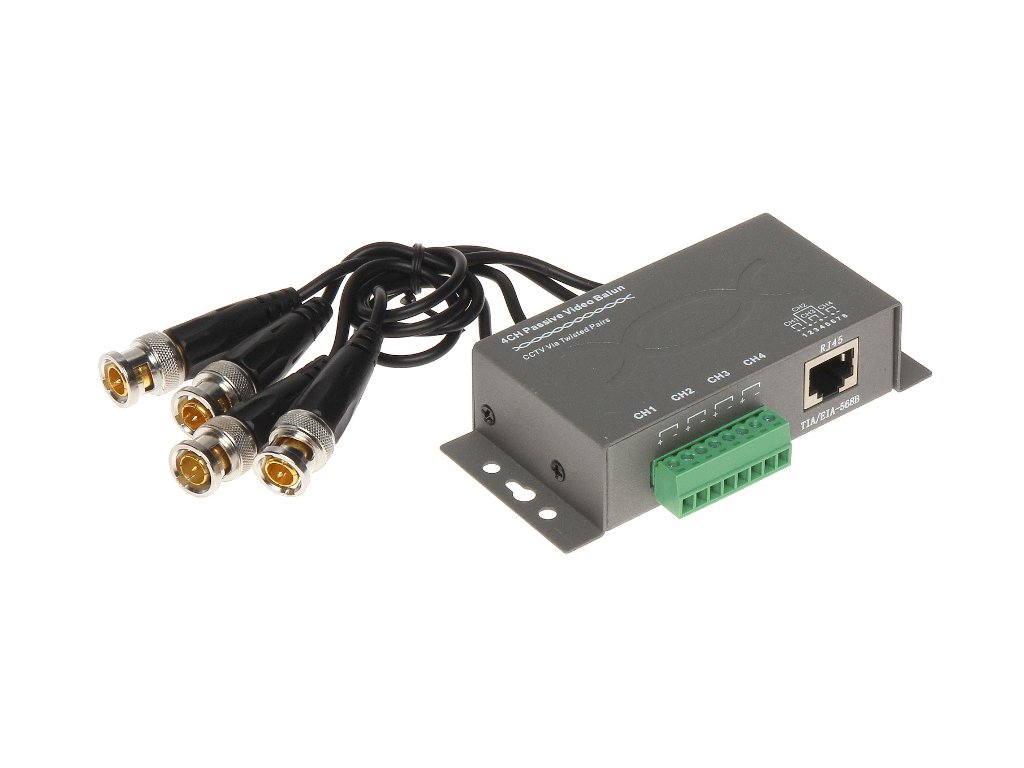

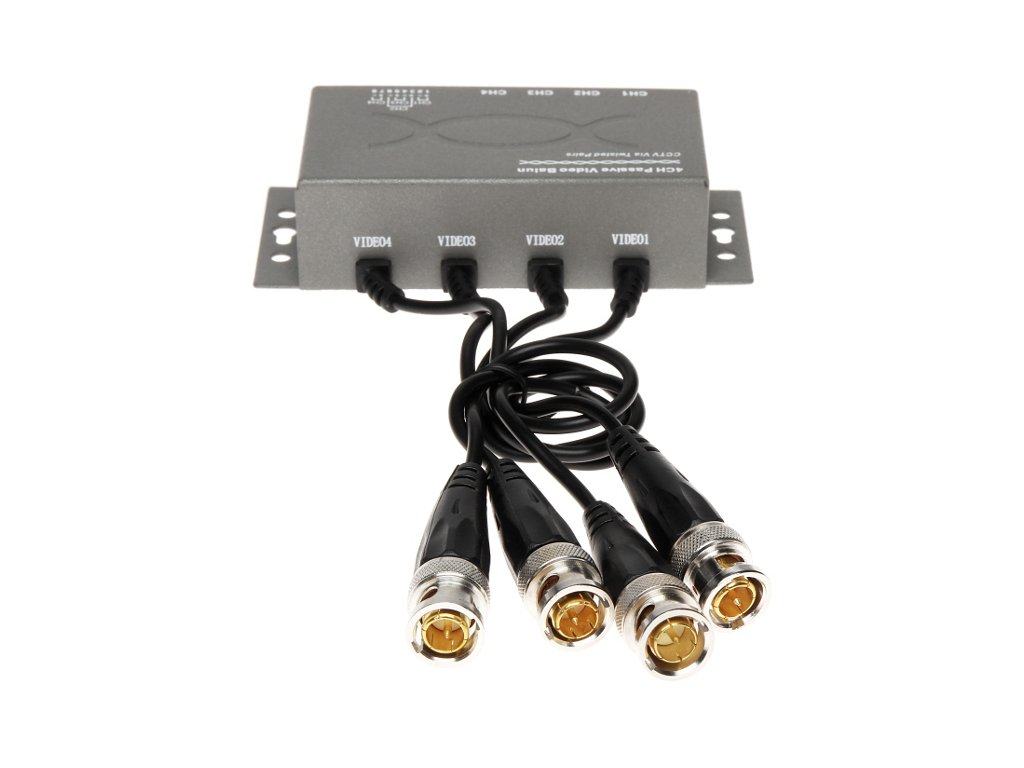

Transformator Video 4-krotny TR-4M
Przeznaczenie
TR-4M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.
Opis
Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu. Całość zamknięta w metalowej obudowie.
Przykładowe zastosowanie
Kolejność ułożenia przewodów wewnątrz wtyku RJ-45. Wtyk zaprawiony według standardu T568B
1) Biało/Pomarańczowy - sygnał (+) kamery nr 1
2) Pomarańczowy - sygnał (-) kamery nr 1
3) biało/zielony - sygnał (+) kamery nr 2
4) niebieski - sygnał (-) kamery nr 3
5) biało/niebieski - sygnał (+) kamery nr 3
6) zielony - sygnał (-) kamery nr 2
7) biało/brązowy - sygnał (+) kamery nr 4
8) brązowy - sygnał (-) kamery nr 4
A) Kamera 1
B) Kamera 2
C) Kamera 3
D) Kamera 4
Specyfikacja techniczna
- Standard:: AHD - 4 Mpx, HD-CVI - 720p, CVBS - PAL, NTSC
- Rodzaj urządzenia:: Pasywne
- Liczba kanałów:: 4 szt. Wideo
- Zasięg wideo:: 250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
- Napięcie we/wy 75Ω (CVBS):: 1 Vpp
- Tłumienie:: 4.43 MHz @ 0.82 dB 11 MHz @ 1.84 dB 21 MHz @ 3.84 dB 38 MHz @ 7.15 dB 42 MHz @ 7.65 dB 67.5 MHz @ 17.22 dB
- Separacja między wejściami:: > -50 dB
- CMRR (dB @ 5MHz):: 60 dB
- Impedancja złącza koncentrycznego:: 75 Ω
- Impedancja złącza symetrycznego:: 100 Ω
- Typ złącza koncentrycznego:: 4 x BNC Wtyk na przewodzie
- Typ złącza symetrycznego:: Zaciski kablowe / RJ-45 (8-pin, 4 pary)
- Temperatura pracy:: -10 °C ... 70 °C
- Dopuszczalna względna wilgotność otoczenia:: < 95 %
- Waga:: 0.175 kg
- Wymiary:: 105 x 58 x 25 mm
Dodatočné parametre
| Kategória: | Telewizja przemysłowa-Transformatory audio/wideo |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5902887011368 |
| Ilość kanałów: | 4 |
| Przesył dźwięku: | Nie |
| Przesył zasilania: | Nie |
| Rodzaj transformatora: | Pasywny |
| Typ złącza: | 4xBNC Wtyk na przewodzie |
| Typ złącza symetrycznego: | Zaciski kablowe / RJ-45 (8-pin, 4 pary) |
| Wymiary w mm (sz. x wys. x gł.): | 105x58x25mm |
| Zasięg: | 150 |
