SEPARATOR GALWANICZNY WIDEO D-SEP2
Kód: 11858Podrobný popis

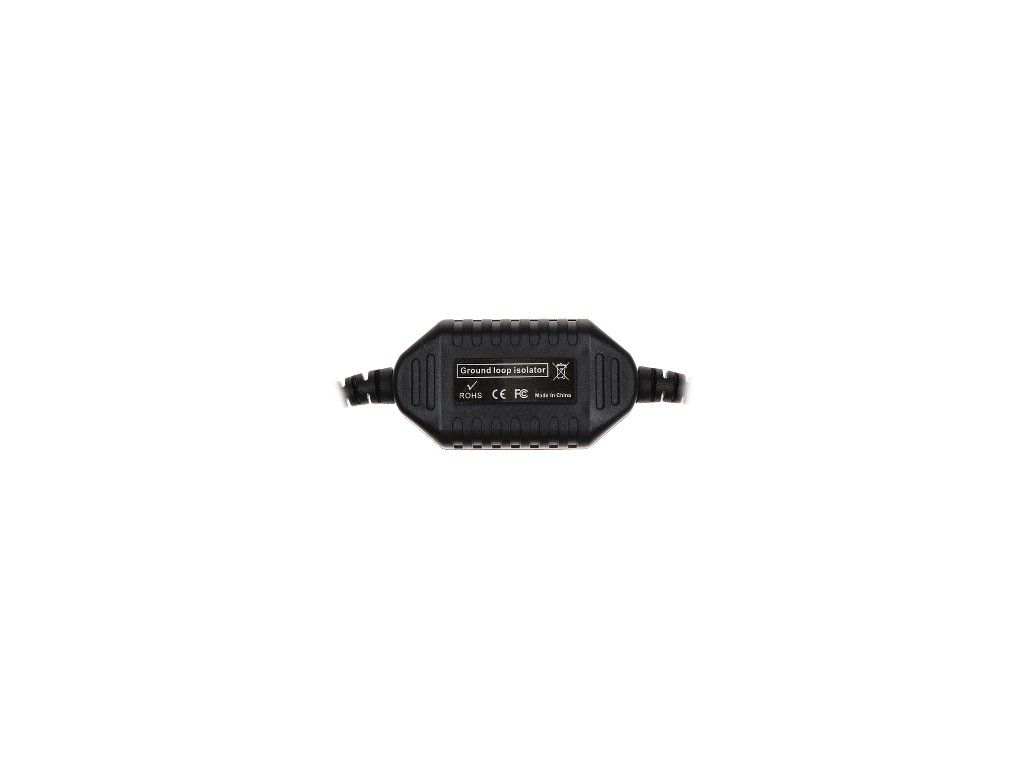

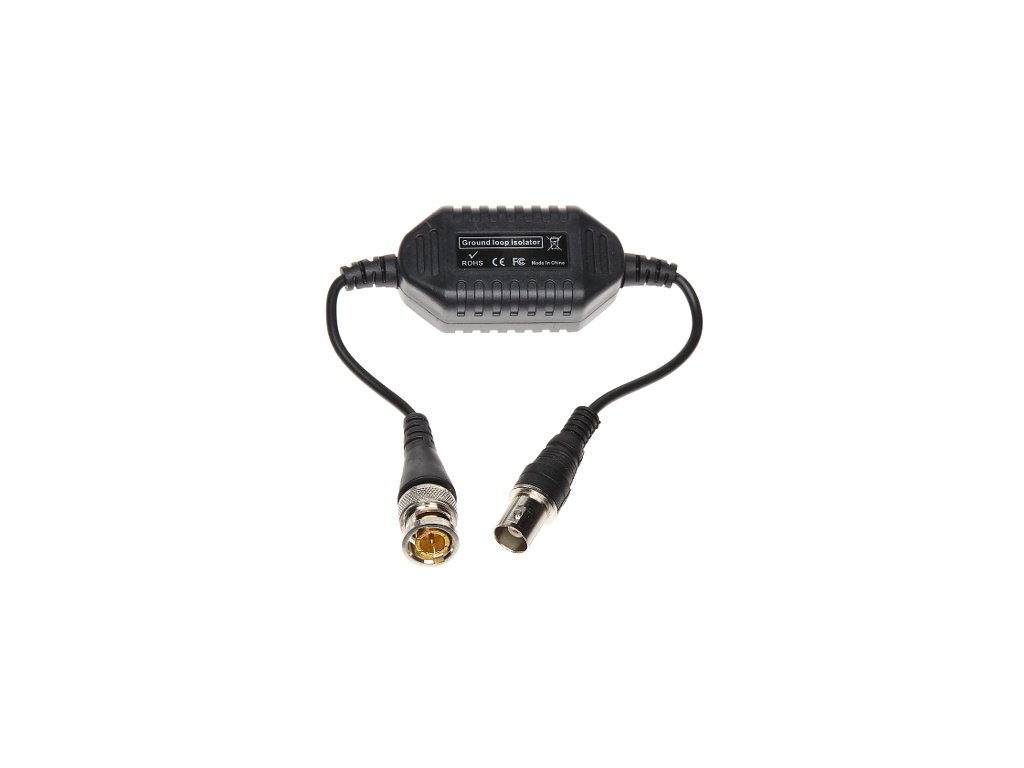

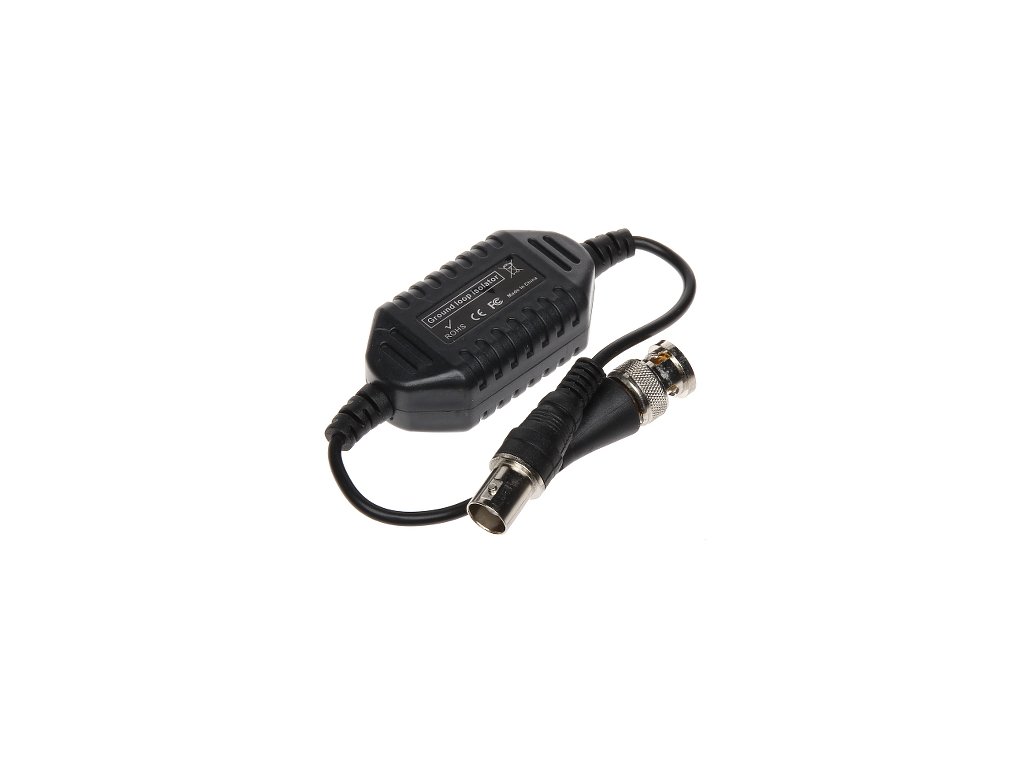

SEPARATOR GALWANICZNY D-SEP2
Najważniejsze cechy
- Dodatkowe zabezpieczenie w instalacjach telewizji przemysłowej CCTV
- Chroni przed różnicą potencjałów pomiędzy urządzeniami
- Zabezpieczenie przed różnicą prądów płynących masą sygnałową
- Niska tłumienność
Opis
Separator galwaniczny D-SEP2 eliminuje problemy związane z pętlą mas. Pozwala wyeliminować zakłócenia (najczęściej przesuwające pasy na ekranie, „wykrzywiony i postrzępiony ” obraz) powstałe na skutek różnicy potencjałów pomiędzy masą kamery a masą innych urządzeń w systemu CCTV tj. DVR, monitor. Problemy takie występują najczęściej w systemach, w których występuje szczególnie duża różnica długości przewodów podłączonych kamer.
Separator dodatkowo zapewnia ochronę przed prądami płynącymi masą sygnałową oraz zabezpiecza urządzenia przed uszkodzeniami w wyniku wyładowań atmosferycznych.

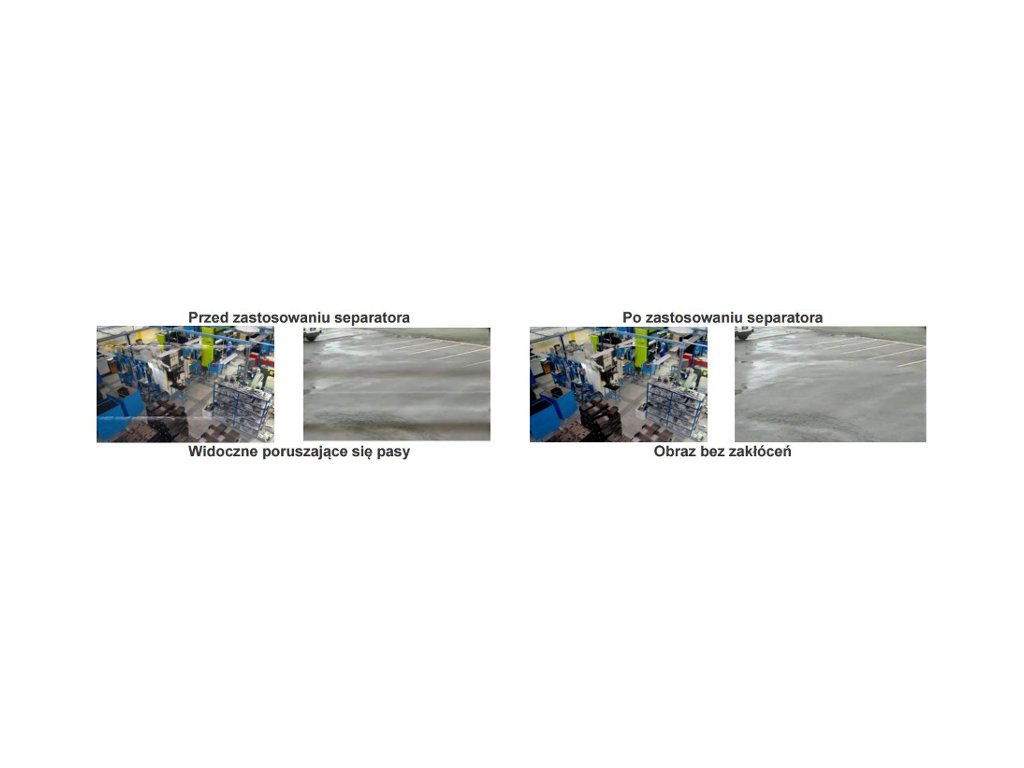

Efekt zastosowania separatora
Specyfikacja techniczna
- Standard: CVBS - PAL / NTSC
- Rodzaj urządzenia: Pasywne
- Liczba wejść: 1 szt. Wtyk BNC
- Liczba wyjść: 1 szt. Wtyk BNC
- Impedancja wejściowa: 75 Ω
- Impedancja wyjściowa: 75 Ω
- Separacja galwaniczna między wejściami a wyjściami: 600 V szczytowe
- Tłumienie: max. 3 dB
- Tłumienie przelotowe: 0.5 dB
- Szerokość pasma: 10 MHz
- Zasilanie:
- Temperatura pracy: -20 °C ... +55 °C
- Waga: 0.072 kg
- Wymiary: 56 x 28 x 21 mm
- Gwarancja: 2 lata
Przeznaczenie
D-SEP2 przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed różnicą potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Produkt zastępuje P-SEP1.

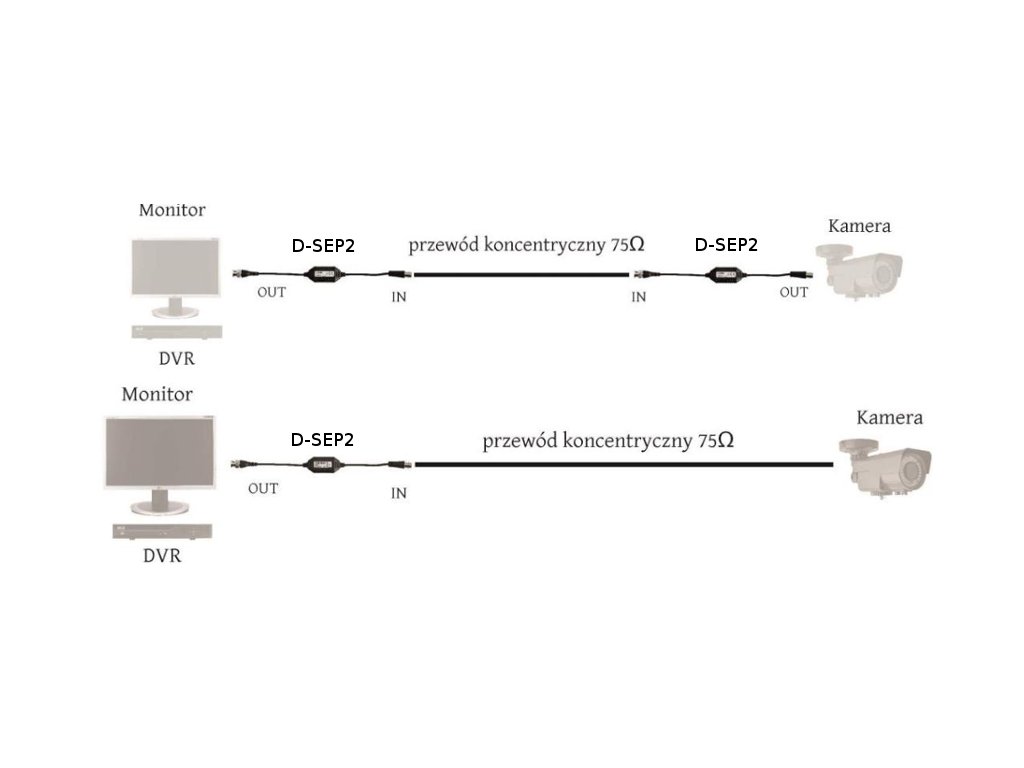

Schemat połączeń
Zalecane jest zastosowanie separatorów zarówno od strony kamery jak i rejestratorów / monitorów.
W niektórych przypadkach wystarczy ustalenie na której linii występują zakłócenia i zamontowanie na jej końcu separatora.
Dodatočné parametre
| Kategória: | Telewizja przemysłowa-Separatory wideo |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.02 kg |
| EAN: | 5902887070624 |
