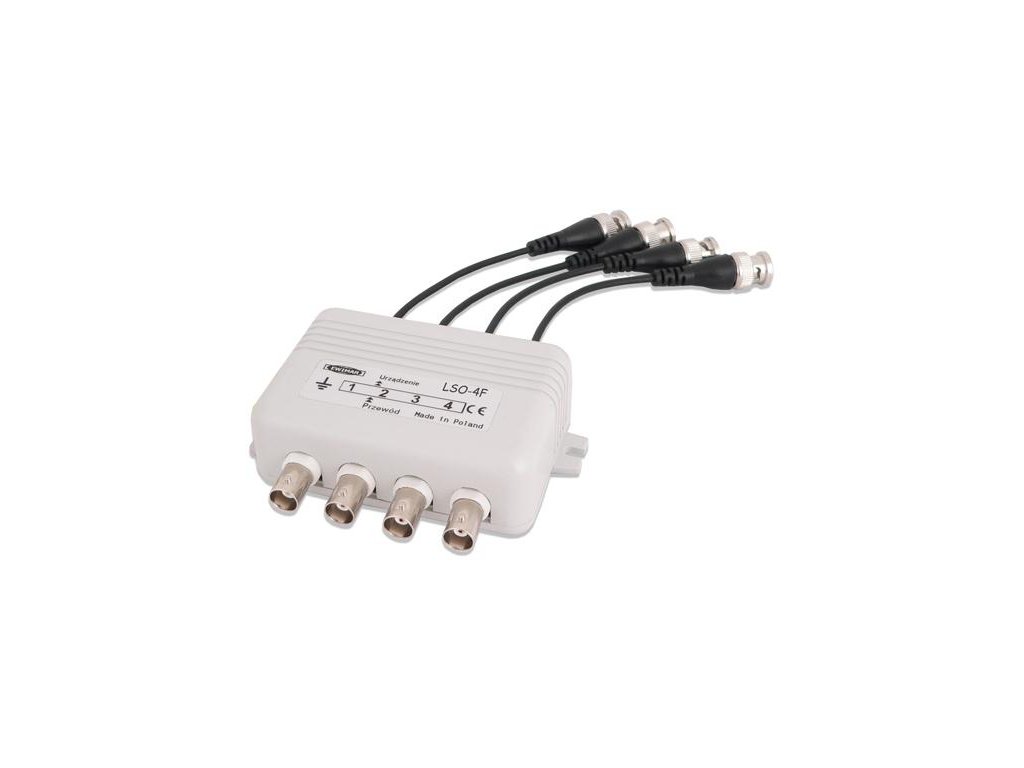

Separator 4-kanałowy zintegrowany z zabezpieczeniem EWIMAR LSO-4F

Opis

LSO-4F jest urządzeniem zaprojektowane do małych instalacji telewizji przemysłowej, w celu ochrony kamer, rejestratorów oraz monitorów Video przed skutkami przepięć oraz wyładowań atmosferycznych.

Separator galwaniczny skutecznie eleminuje zakłócenia w obrazie, powstające w wyniku różnic potencjałów. Występują one w sytuacjach, gdy kamery zainstalowane są na metalowych konstrukcjach (słupy, butynki metalowe) a także w przypadku zasilania poszczególnych kamer z przypadkowych źródeł. Dodatkowy filtr eliminuje interferencje powstające od strony zasilania oraz nagłe skoki potencjałów.

Separator zabezpiecza również kamery i rejestratory przed uszkodzeniem w wyniku nagłego skoku różnicy potencjałów, którze zdarzają się w wyniku wyładowań atmosferycznych a także nagłych wyłączeń zasilania. Objawy uszkodzeń w takich przypadkach są zupełnie inne niż poczas przepięcie lub wyładowania atmosferycznego lecz ich skutkiem jest również utrata gwarancji na zainstalowane kamery lub rejestratory.

3-stopniowa ochrona przed przepięciami - chroni urządzenia CCTV przed skutkami wyładowań atmosferycznych, przepięć oraz użyciem paralizatorów. 3 stopnie dławienia przepięcia o poziomie do 4kV i prądzie impulsowym do 10000A, skutecznie sprowadzają go do poziomu bezpiecznego dla urządzeń CCTV.

Precyzyjne gniazda BNC - Wyprowadzenie sygnału odbywa się pomocą precyzyjnych gniazd BNC, wykonywanych metodą CNC.

Dwukierunkowe działanie - Sygnał może być przesyłany w dowolną stronę, dzięki czemu została roszerzona opcja instalacji po stronie nadawania lub odbioru sygnału.

Pełna kompatybilność - Panele serii LSO są w pełni kompatybilne z zabezpieczeniami przeciwprzepięciowymi serii LKO oraz SUG, produkowanymi przez firmę EWIMAR.

Do uzyskania pełnej ochrony przed przepięciami, wymagane jest podłączenie uziemienia.

Specyfikacja techniczna:

Impedancja dla przewodu koncentrycznego 75 Ohm

Pasmo przenoszenia 20Hz~10MHz

Separacja 600V (minimalna)

Rezystancja izolacji 100MOhm

Tłumienie 0.6dB

Zabezpieczenie antyprzepięciowe 3 - Iskrownik, ochronnik gazowy, transil

Pojemność obwodu zabezpieczenia Nie więcej niż 30pF

Napięcie rozładowania 75V, Transil 8,2V

Prąd rozłądowania 2 x 10kA, Transil: 57A
