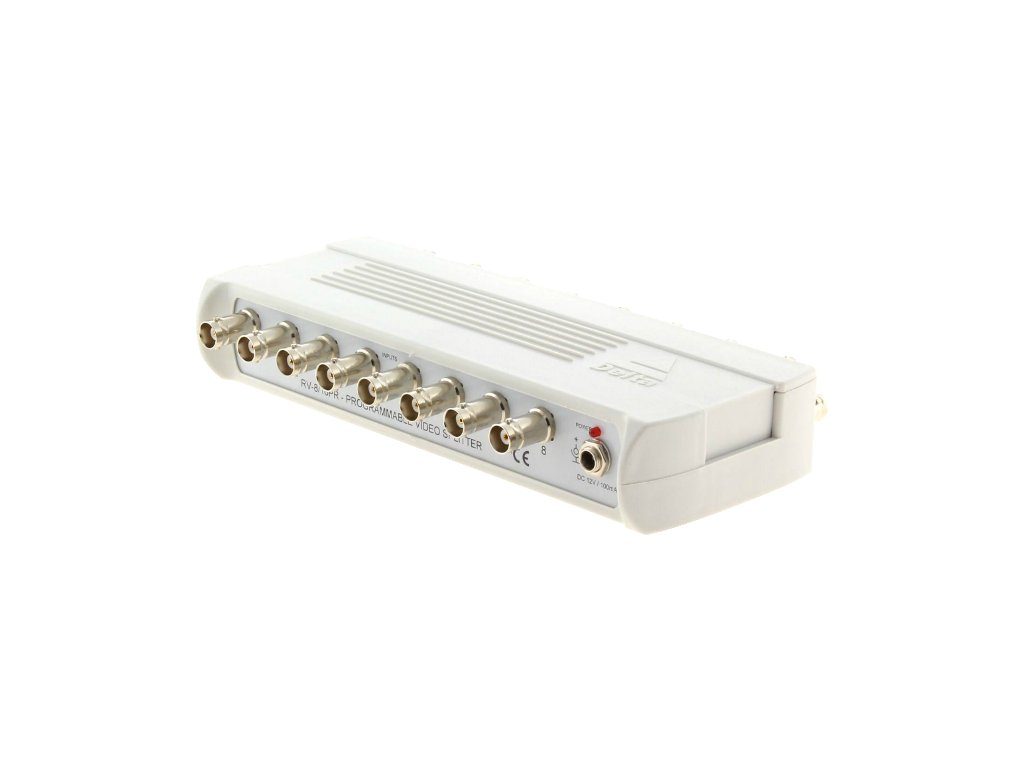

ROZGAŁĘŹNIK WIDEO RV-8/16PR

OPIS

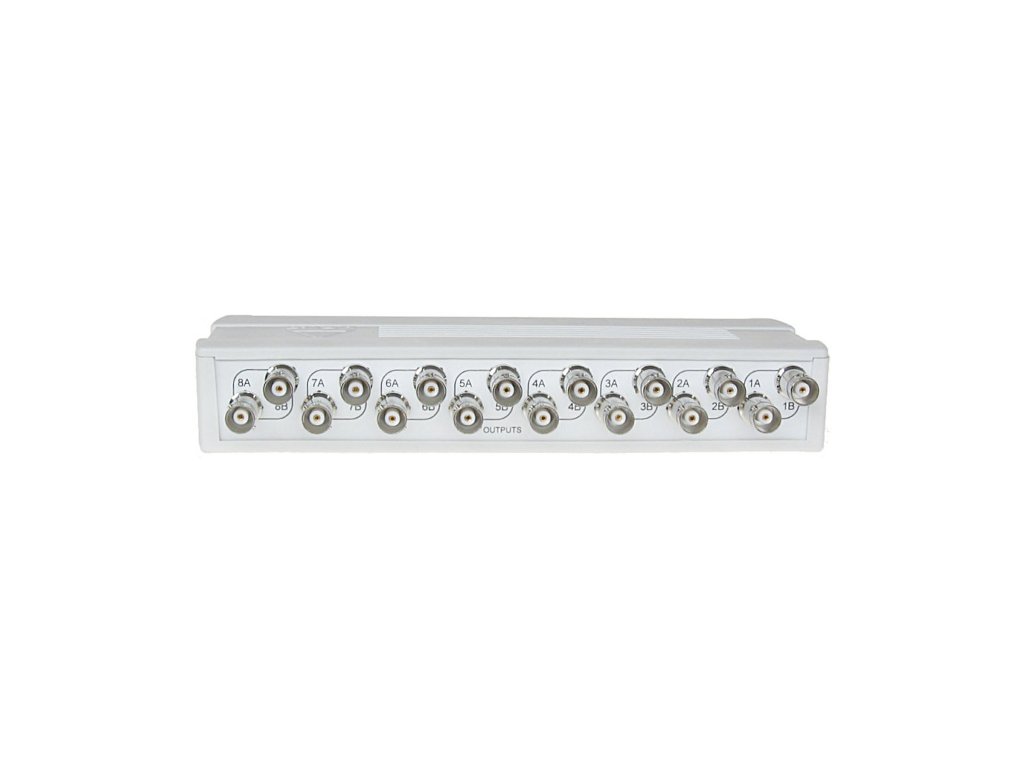

Rozgałęźnik video RV-8/16PR umożliwia rozdzielenie sygnału z ośmiu wejść do szesnastu wyjść w konfiguracji ustalonej przez użytkownika. RV-8/16KR domyślnie ustawiony jest jako osiem niezależnych rozgałęźników video 1/2 (rys.1). Bardzo łatwo można go przeprogramować za pomocą zworek znajdujących się na przednim panelu. Dostępne są 22 kombinacje. Przykładowe cztery z nich widoczne są na rysunkach. Przy programowaniu należy skorzystać z tabelki. Zworki pionowe uaktywniają poszczególne wejścia, natomiast zworki poziome łączą ze sobą wyjścia. Urządzenie jest przystosowane do pracy ciągłej, w pomieszczeniach zamkniętych. RV-8/16PR współpracuje z dowolnymi kamerami CCTV. Urządzenie posiada diodę LED informującą o napięciu zasilania. Rozgałęźniki video można łączyć szeregowo.

Przykład: Potrzebne są cztery rozgałęźniki video 1/4 (jedno wejście, cztery wyjścia). W lewej części tabeli odszukujemy wiersz zawierający potrzebne nam urządzenia: 4 x 1/4 (pozycja LP5). Pola z rozgałęźnikami "1/4" pokazują wejścia (góra tabeli) i przypisane do nich wyjścia (dół tabeli). Pola w których znajdują się strzałki wskazują, które wyjścia przyporządkowane są do identycznego wejścia widzianego po lewej stronie. Po prawej stronie tabeli, kolumny przyporządkowane są do poszczególnych zworek widocznych na rysunku. W tym samym wierszu odczytujemy informacje, które zworki są zwarte (+), a gdzie jest brak zworki (-). Powyższy przykład przedstawia rysunek 2.
