Przewód kabel solarny 4mm2 HIS, HIKRA (H1Z2Z2-K) CZARNY 1m
Kód: 12190Podrobný popis
PRZEWÓD KABEL SOLARNY 4mm² HIKRA® SOL (H1Z2Z2-K) CZARNY 1m
Przewód jednożyłowy do instalacji fotowoltaicznych marki HIKRA® SOL o oznaczeniu H1Z2Z2-K.
Marka HIKRA® SOL jest prowadzona przez niemiecką spółkę HIS, która sprzedaje swoje przewody oraz rozwiązania w 60 krajach świata, na trzech kontynentach.
Od 20 lat specjalizują się w sektorze fotowoltaiki i mocny nacisk kładą na jakość swoich produktów:
- Wysoka odporność na wodę i wilgoć
- Bardzo dobra odporność mechaniczna
- Możliwość bezpośredniego układania w ziemi
- Klasyfikacja CPR wg EN 50575
- Właściwości przeciwpożarowe
- Oznaczenie metrażu
- Przewidywana żywotność 25 lat

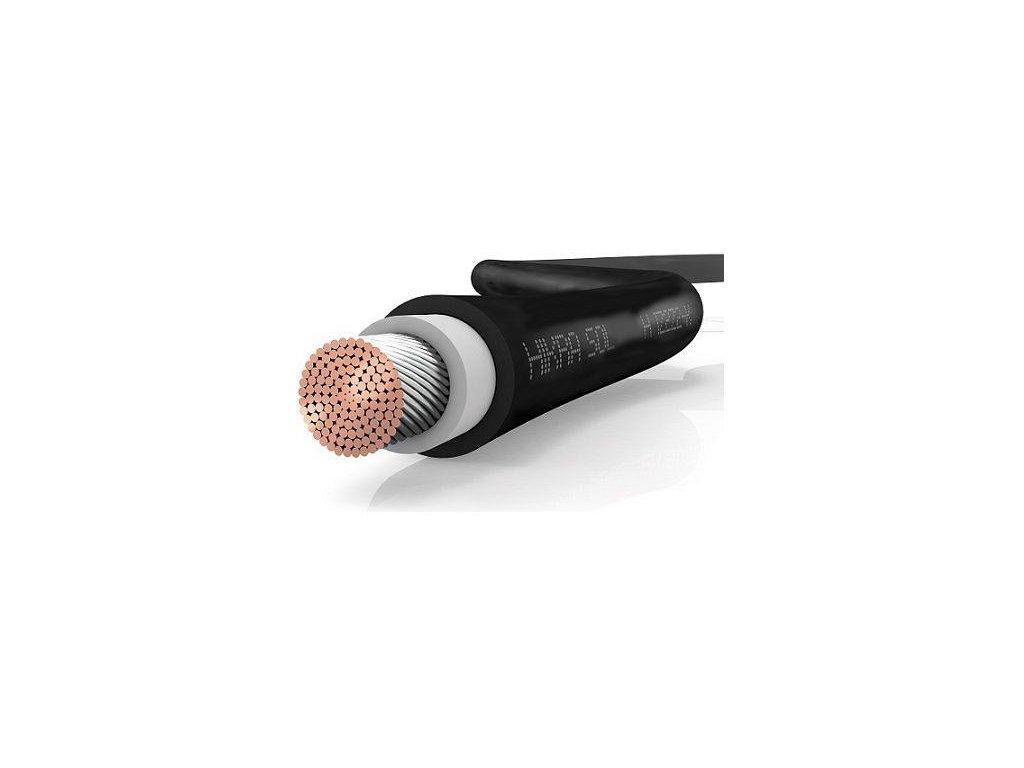

Konstrukcja przewodu 4mm² - opis i dane:
- Żyła - miedziana cynowana okrągła wielodrutowa giętka klasy 5 wg.: IEC 60228
- Izolacja - usieciowane elektronowo poliolefiny, skala twardości Shore'a: D 32
- Powłoka zewnętrzna - usieciowane elektronowo poliolefiny XLPO, skala twardości Shore'a: D 36
- Kolor powłoki zewnętrznej - czarny
- Znakowanie kabla - HIKRA SOL1500V H1Z2Z2-K EC62930 1x4,0mm² R 50363076 CE, oznaczenie metrażu
- Normy - EN50618 (H1Z2Z2-K) TÜV R60148037; IEC62930 131
Właściwości elektryczne przewodu 4mm²:
- Napięcie znamionowe - 1,5kV DC oraz 1,0kV AC
- Maksymalne dopuszczalne napięcie robocze - 1,8kV DC (2,0 kV DC wg testów wewnętrznych)
- Napięcie probiercze - 6,5kV AC / 15kV DC (w kąpieli wodnej 5 min., 20±5°C)
- Maks. temp. żyły roboczej przy zwarciu 5 sek. - 250° C/5s
Właściwości fizyczne przewodu solarnego 4mm²:
- Odporność na UV: wytrzymałość na rozciąganie oraz końcowe wydłużenie po 720h (360 cykli) ≥ 70% wartości początkowych; wg. EN 50289-4-17 Metoda A; EN ISO 4892-1 (2000) oraz EN ISO 4892-2 (2006)
- Odporność na ozon: 72h przy wilgotności względnej 55±5%, temp. 40±2°C (EN 50396 Metoda B; Stężenie ozonu (200±50)x10-6)
- Rezystancja izolacji: rezystancja izolacji w kąpieli wodnej 2h w temp. +90°C oraz 2h w temp. 20°C (Limity wartości wg EN 50618 Tabela 1)
- Dynamiczne badanie przenikalności: wg EN50618 Aneks D
- Możliwość bezpośredniego zakopania w ziemi: długotrwałe zanurzenie w wodzie w temp. 90°C, w czasie 12 tygodni; Rezystancja izolacji ≥ 3GΩ (badania wewnętrzne wg UL44 cl. 5.4 & UL2556 6.4.4.2.1
- Udarność i odporność na zgniecenia: udarność wg UL 854.23. Odporność na zgniecenia wg. UL 854.24 (badania wewnętrzne)
- Odporność na kwasy i ługi: 168h przy 23°C w kwasie szczawiowym oraz wodorotlenku sodu (EN 60811-404) i odporność na amonia
- Właściwości przeciwpożarowe: odporność na rozprzestrzenianie płomienia wg EN 60332-1-2 Aneks A, niska emisja dymu wg EN 61034,-2
- Kategoria CPR: Dca; wg EN 50575:2014
- Właściwości bezhalogenowe: EN 50525-1, Aneks B
- Udarność w niskiej temperaturze: EN 60811-506, EN 50618 Aneks C.1 w temp. -40°C
- Badanie rozszerzalności w niskiej temperaturze: max. 30% aklimatyzacja -40±2°C, 16h (EN 60811-505)
- Test wilgotnościowo-temperaturowy: czas trwania 1000h przy 90°C i min 85% wilgotności względnej (EN 60068-2-78)
- Min. promień gięcia: połączenia ruchome | na stałe - 10x średnica przewodu | 4x średnica przewodu
- Temperatura pracy: zakres: -40°C do +90°C; Max. temperatura żyły: +120°C
- Max temperatura przechowywania: +40°C
- Najniższa dopuszczalna temp. przy układaniu: -25°C
- Przekrój: 4mm²
- Średnica zewnętrzna: 5,4 mm
- Waga Cu kg/km: 38,4kg
- Waga przewodu kg/km: 54,0kg
Dodatočné parametre
| Kategória: | Okablowanie-Solarne |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.06 kg |
