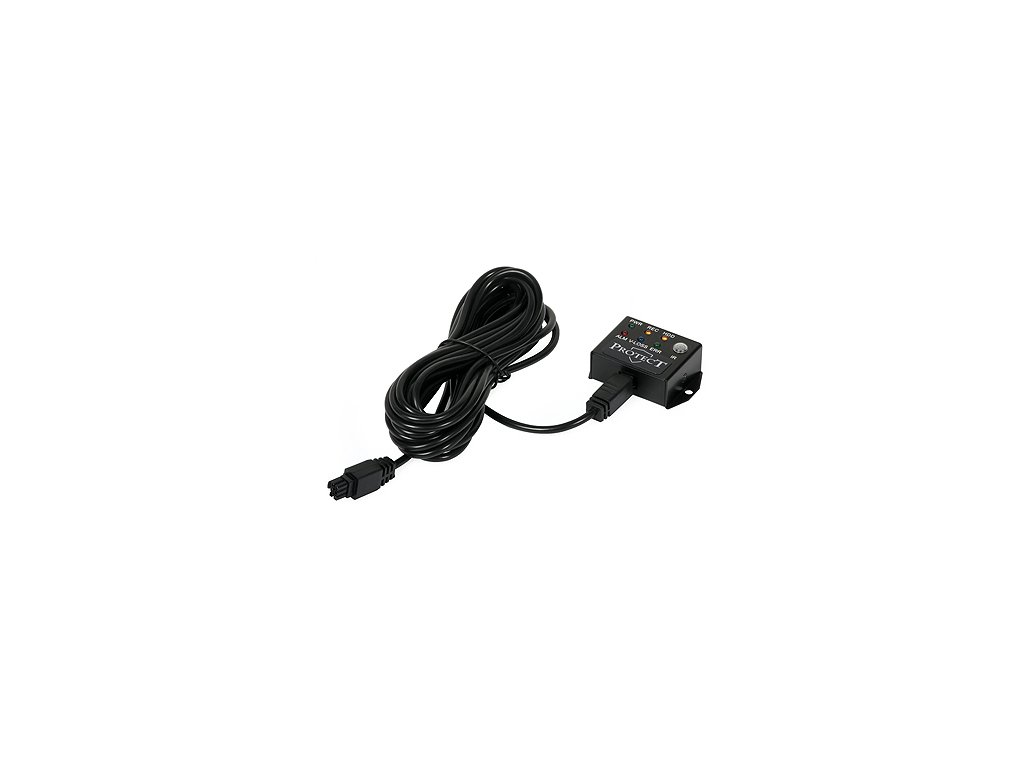

Panel kontrolny PROTECT LED KL-1

Najważniejsze cechy

Panel posiada 6 diod sygnalizacyjnych:

• PWR - zasilanie
• REC - aktywne nagrywanie
• HDD - zainstalowana i sformatowana karta SD
• ALM - aktywne wyjście alarmowe
• V-LOSS - brak wideo na wejściu
• ERR - błąd rejestratora

Przeznaczenie

Panel kontrolny PROTECT LED KL-1 służy do monitorowania stanu pracy rejestratora oraz pełni funkcję przedłużacza IR.

Opis

Panel umieszczony jest na przewodzie o długości 4 metrów. Do podłączenia konieczne jest odcięcie fabrycznego złącza i ręczne wykonanie połączenia z odpowiednimi złączami rejestratora. Schemat połączeń poniżej (biała tabela).

Wymagane jest również uaktywnienie odpowiedniej opcji w rejestratorze:

(Menu --> Periphelas --> Serial).

Poniżej zrzut ekranu menu - aktywowana funkcja podświetlona jest na zielono (czarna tabela).
