OGRANICZNIK PRZEPIĘĆ OPV-1LA
Kód: 9430Podrobný popis

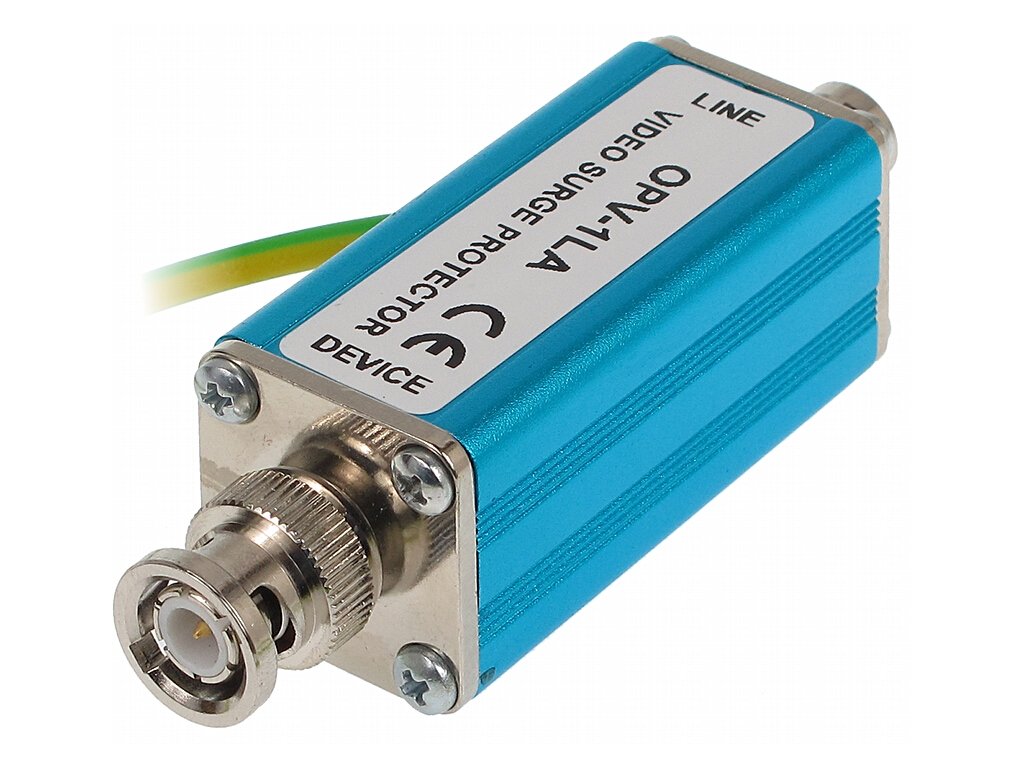

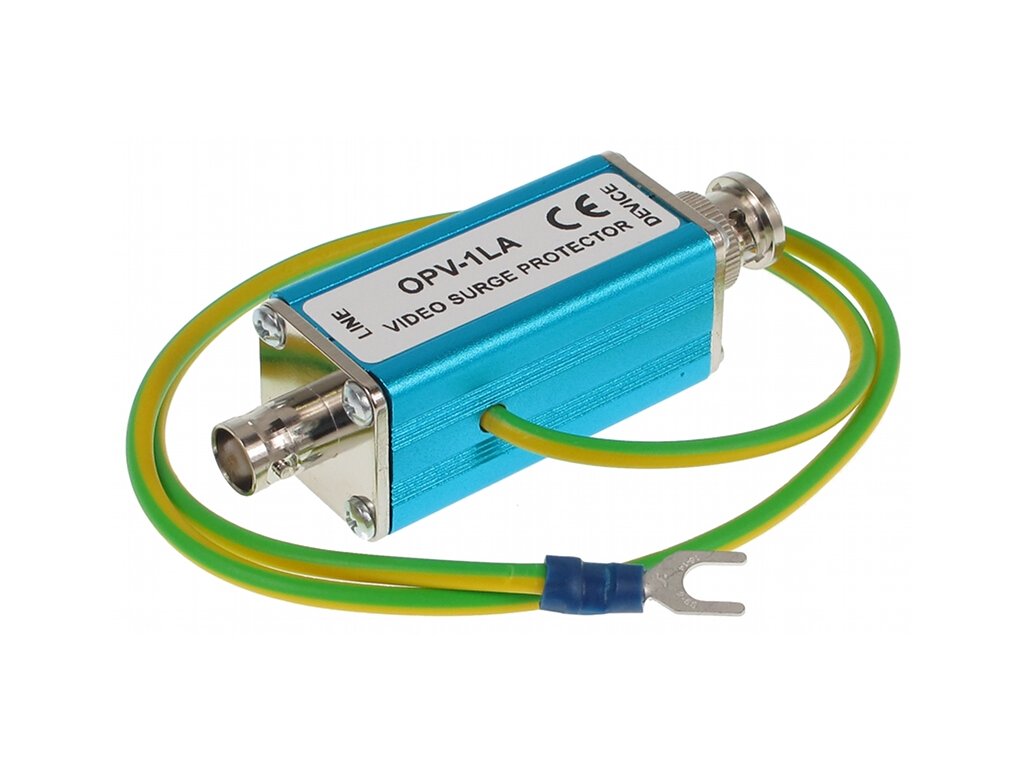

OGRANICZNIK PRZEPIĘĆ WIDEO OPV-1LA
OPIS PRZEDMIOTU
Ogranicznik przepięć OPV-1LA skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. OPV-1LA nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania. UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPV-1LA należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. OPV-1LA wymaga prawidłowego połączenia. Chronione urządzenie należy podłączyć do wtyku BNC "DEVICE" - WYJŚCIE. Gniazdo BNC "LINE" łączymy z linią przesyłową na której może wystąpić przepięcie.

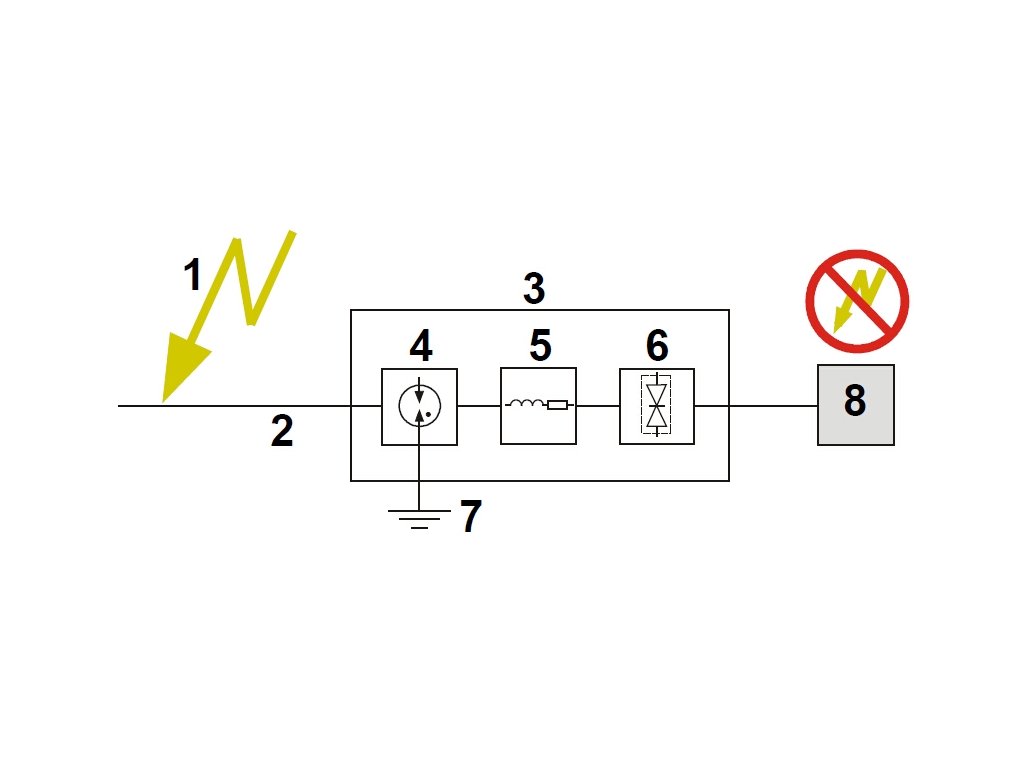

SPOSÓB DZIAŁANIA
SCHEMAT POŁĄCZENIOWY

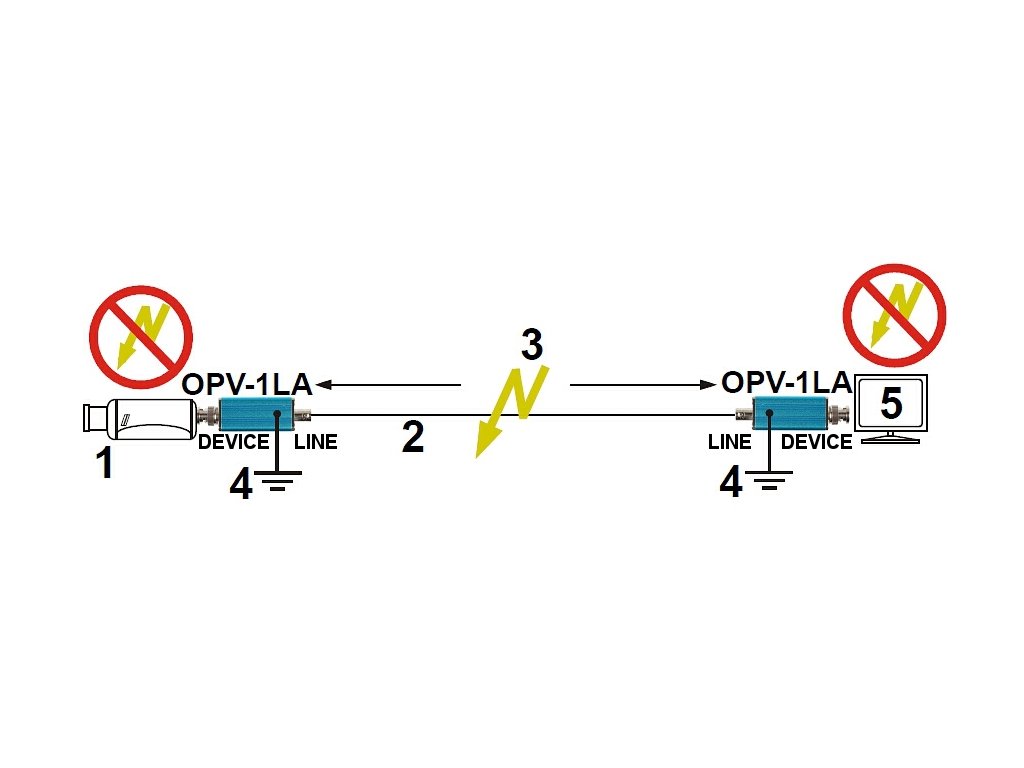

ABY W PEŁNI ZABEZPIECZYĆ WSZYSTKIE URZĄDZENIA PODŁĄCZONE DO LINII PRZED SKUTKAMI PRZEPIĘĆ NALEŻY ZASTOSOWAĆ PONIŻSZY SCHEMAT
W SKŁAD ZESTAWU WCHODZI
- Ogranicznik przepięć wideo OPV-1LA (nr kat. 9430)
- Gwarancja
SPECYFIKACJA TECHNICZNA
- Zabezpieczana linia: Koncentryczna
- Napięcie ochrony: > 2.4 V
- Maksymalny prąd wyładowczy: 5 kA (8/20µs)
- Czas reakcji: 15 ns
- Tłumienie przelotowe: 0.3 dB
- Pojemność: 7 pF
- Impedancja szeregowa żyły: 1 Ω
- Pasmo przenoszenia: 0 ... 140 MHz
- Uziemienie masy: Pośrednie, przez wyprowadzony przewód
- Typ złącza wejścia: BNC gniazdo
- Typ złącza wyjścia: BNC wtyk
- Długość przewodu uziemiającego: 0.5 m
- Temperatura pracy: - 20 °C ... 55 °C
- Dopuszczalna względna wilgotność otoczenia: < 95 %
- Waga: 0.08 kg
- Wymiary: 84 x 25 x 25 mm
Dodatočné parametre
| Kategória: | Telewizja przemysłowa-Ograniczniki przepięć-Zasilanie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.09 kg |
| EAN: | 5902887016363 |
| Ilość kanałów: | 1 |
| Typ złącza: | 1x BNC gniazdo, 1x BNC wtyk |
| Wymiary w mm (sz. x wys. x gł.): | 84 x 25 x 25 mm |
| Zabezpieczana linia: | Koncentryczna |
