Ogranicznik przepięć AXON RS485 Protector
Kód: 59238Podrobný popis
Ogranicznik przepięć AXON AIRNET Protector
Najważniejsze cechy
- Napięcie znamionowe UN 6V
- Napięcie maksymalne UC 10V
- Prąd znamionowy IN 0.75A=
- Poziom protekcji UP linia-linia dla iN ≤16V – 1kV/µs, C3
- Poziom protekcji UP linia-uziem. dla iN ≤1000V – 1,2kV/50µs, C2
- Znamionowy prąd wyładowczy iN linia-linia 25A – 10/1000µs, C2
- Znamionowy prąd wyładowczy iN linia-uziem. 5kA – 8/20µs, C2
- Impedancja szeregowa linii RS ≤2Ω
- Pasmo przenoszenia 0 – 1MHz
- Pojemność linia-linia 50pF
- Pojemność linia-uziem. 16pF
- Normy PN-EN 61643-21
- Typ złącz potrójne zaciski śrubowe 1,5mm2, odłączane
- Obudowa metalowa, lakierowana
- Wymiary 63x30x20mm
- Ciężar 0,08 kg
AXON RS485 Protector
AXON RS485 Protector przeznaczony jest do ochrony przeciwprzepięciowej urządzeń elektronicznych pracujących w systemach sterowania kamerami przemysłowymi bazujących na transmisji RS485 lub jej odmianach o napięciu nie wyższym niż 5V. Urządzenia zawiera w sobie elementy ochronne ograniczające przepięcia pojawiające się pomiędzy liniami transmisyjnymi a przewodem ochronnym PE i jednocześnie odprowadzające ładunek zakłócający do ziemi. W urządzeniach zastosowano także elementy ograniczające niebezpieczne napięcie mogące wystąpić między liniami A i B. Dzięki tak rozbudowanej protekcji AXON RS485 Protector i AXON RS485 Protector DIN wszechstronnie zabezpiecza dołączone do niego urządzenia.

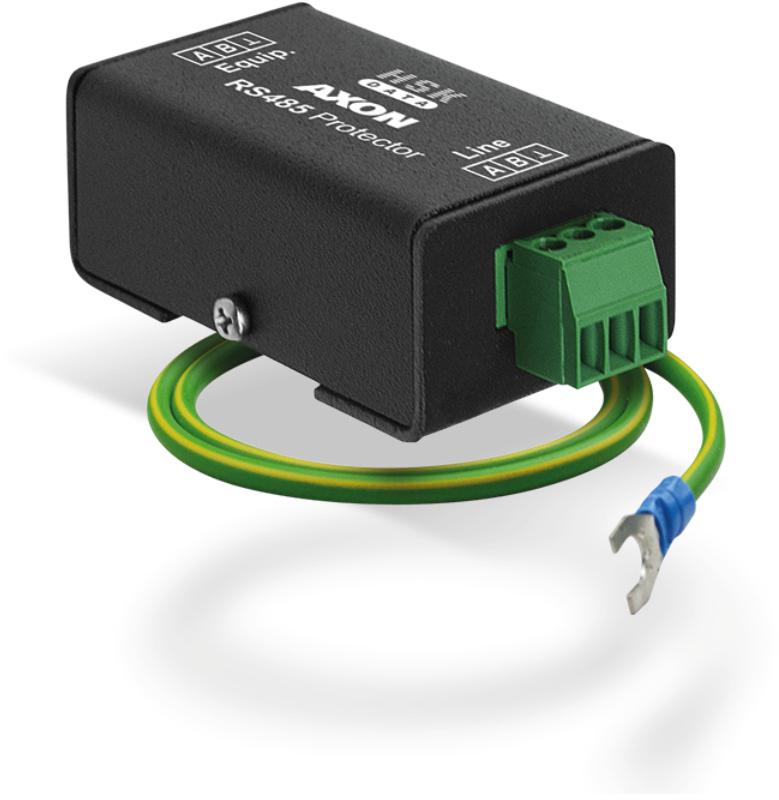

AXON RS485 Protector posiada metalową, ekranującą obudowę. Jako elementy łączeniowe zastosowano potrójne, odłączane złącza zaciskowe. Zaciski A i B służą do podłączania zabezpieczanych linii transmisyjnych, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa sygnałowa. Przewód uziemiający zakończony końcówką widełkową wyprowadzony jest na zewnątrz i jest połączony bezpośrednio z obudową.
Urządzenie jest ochronnikiem niesymetrycznym. Linię transmisyjną podłączamy do zacisków „Line”, natomiast złącze „Equip.” służy do przyłączenia chronionego urządzenia.
Dodatočné parametre
| Kategória: | Telewizja przemysłowa-Ograniczniki przepięć-Zasilanie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 1 kg |
| EAN: | 5904743337018 |
| Ilość kanałów urządzenia: | 1 |
| Typ złącza: | potrójne zaciski śrubowe 1,5mm2, odłączane |
| Wymiary w mm (sz. x wys. x gł.): | 63x30x20mm |
| Zabezpieczana linia: | RS485 |
