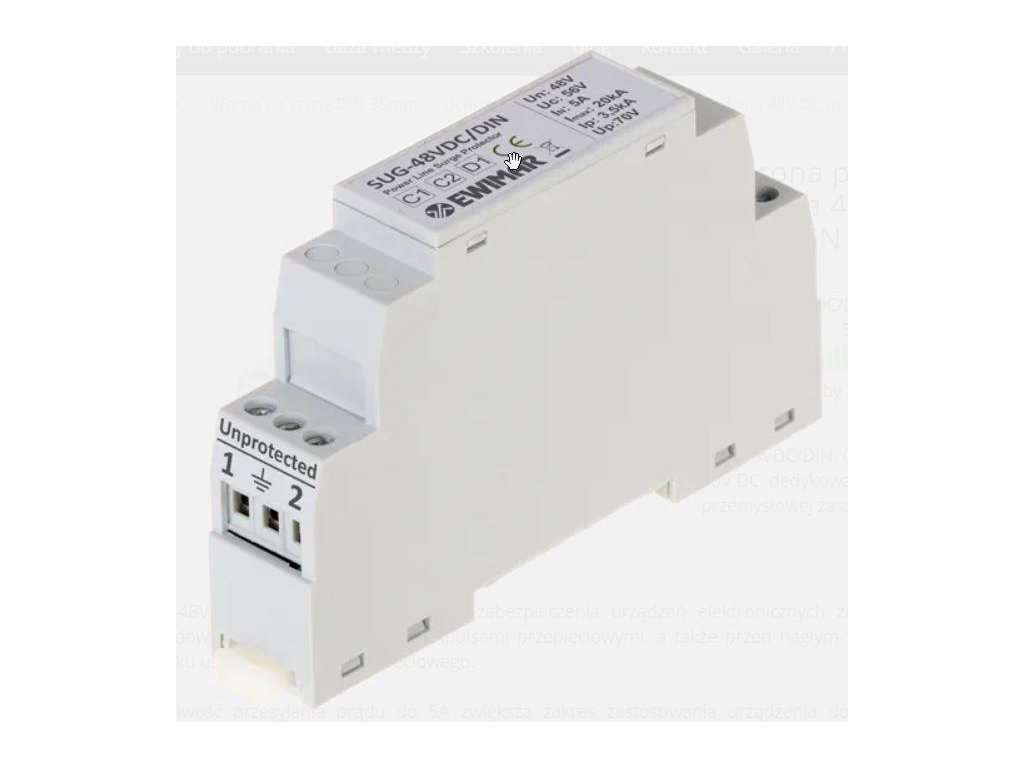

Ogranicznik przepięć 48V DC na szynę DIN EWIMAR SUG-48VDC/DIN
Kód: 51096Podrobný popis
Ogranicznik przepięć 48V DC na szynę DIN EWIMAR SUG-48VDC/DIN
Opis
SUG-48VDC/DIN przeznaczony jest do zabezpieczenia urządzeń elektronicznych zasilanych napięciem stałym 48V DC przed wyładowaniami atmosferycznymi, impulsami przepięciowymi, a także przed nagłym wzrostem napięcia, mogącym pojawić się w wyniku uszkodzenia zasilacza sieciowego.
Możliwość przesyłania prądu do 5A zwiększa zakres zastosowania urządzenia do wielu instalacji automatyki przemysłowej, automatyki budynków oraz systemów ochrony mienia.
Produkt ochrony przeciwprzepięciowej przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.
Zalecany jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany wyłącznie do przesyłania napięcia stałego 48V, bez składowej zmiennej - na przykład szybkiej transmisji danych. Podłączany jest pomiędzy źródło zasilania (zasilacz, akumulator) a urządzenie odbiorcze.
W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest zastosowanie produktu na dwóch końcach linii zasilającej oraz prawidłowe uziemienie.
Skrócona specyfikacja techniczna:
Ilość chronionych torów2
Złącze wejściowe / wyjściowe Śrubowe
Napięcie znamionowe DC (Un)48V
Napięcie maksymalne DC (Uc)56V
Napięcie maksymalne AC (Uc)40V
Prąd znamionowy (In)5AC1:
Prąd wyładowczy linia-linia 8/20µs (In) 0,5kAC2:
Prąd wyładowczy linia-ziemia 8/20µs (In)10kAC2:
Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax)20kAD1:
Maksymalny prąd piorunowy 10/350µs (Iimp)3,5kA
Poziom ochrony 1kV/μs (linia-linia) Up70V DC
Rezystancja szeregowa~38mΩ / linię
Wymiary17,5 x 90 x 57 (mm)
Sposób montażu Szyna TH (DIN) 35mm
Sposób uziemienia Przewód
Zajętość szyny1 moduł
Szczelność obudowy IP20
Temperatura pracy -40ºC~80ºC
Dodatočné parametre
| Kategória: | Telewizja przemysłowa-Ograniczniki przepięć-Zasilanie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.3 kg |
| EAN: | 51096 |
| Ilość kanałów: | 1 |
| Typ złącza: | Zaciskowe |
| Wymiary w mm (sz. x wys. x gł.): | 17,5 x 90 x 57 (mm) |
| Zabezpieczana linia: | Zasilająca |
