Ogranicznik przepięć 12V DC na szynę DIN EWIMAR SUG-12VDC/DIN

Ogranicznik przepięć 12V DC na szynę DIN EWIMAR SUG-12VDC/DIN

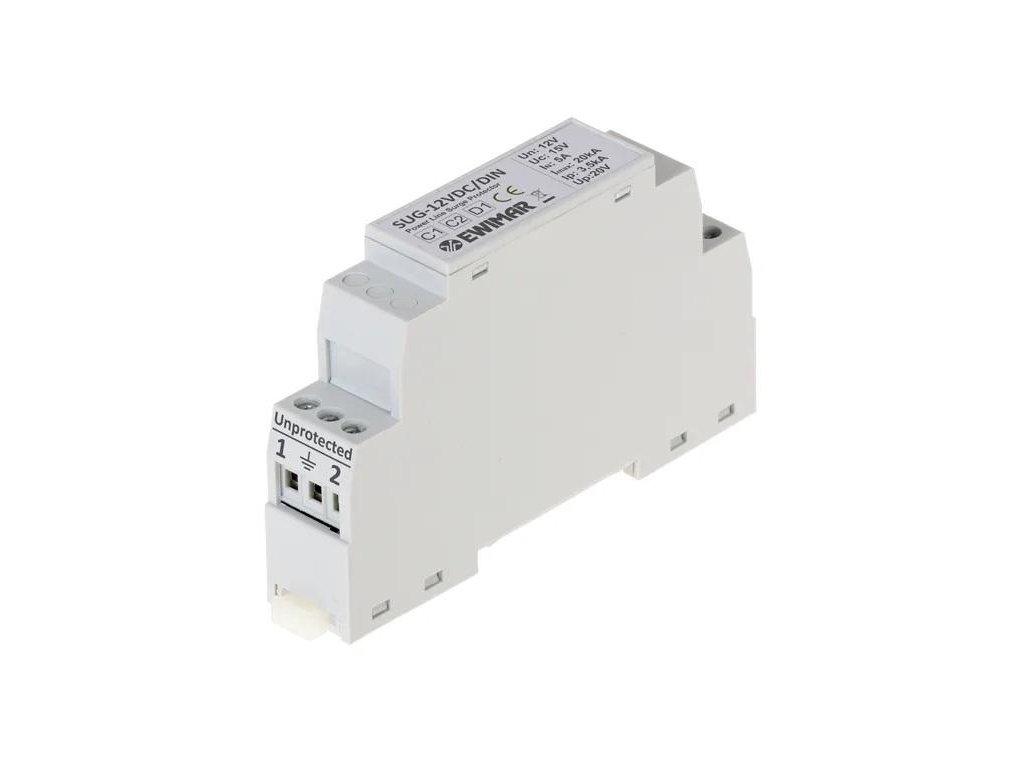

SUG-12VDC/DIN przeznaczony jest do zabezpieczenia urządzeń elektronicznych zasilanych napięciem stałym 12V przed wyładowaniami atmosferycznymi, impulsami przepięciowymi a także przed nagłym wzrostem napięcia, mogącym pojawić się w wyniku uszkodzenia zasilacza sieciowego.

Możliwość przesyłania prądu do 5A zwiększa zakres zastosowania urządzenia do wielu instalacji automatyki przemysłowej, automatyki budynków oraz systemów ochrony mienia.

Ogranicznik przepięć przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.

Produkt przeznaczony jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany wyłącznie do przesyłania napięcia stałego 12V, bez składowej zmiennej - na przykład szybkiej transmisji danych. Podłączany jest pomiędzy źródło zasilania (zasilacz, akumulator) a urządzenie odbiorcze.

Uproszczony schemat wewnętrzny ogranicznika przepięć 12V DC.

W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest zastosowanie ograniczników na dwóch końcach linii zasilającej oraz ich prawidłowe uziemienie.

Właściwe wykorzystanie produktu do ochrony linii zasilającej 12V DC.

Skrócona specyfikacja techniczna

NAZWA PARAMETRU

WARTOŚĆ

Ilość chronionych torów2Złącze wejściowe / wyjściowe

ŚruboweNapięcie znamionowe DC (Un)

12VNapięcie maksymalne DC (Uc)

15VNapięcie maksymalne AC (Uc)11VPrąd znamionowy (In)

5AC1: Prąd wyładowczy linia-linia 8/20µs (In)

0,5kAC2: Prąd wyładowczy linia-ziemia 8/20µs (In)10kAC2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax)20kAD1: Maksymalny prąd piorunowy 10/350µs (Iimp)

3,5kAPoziom ochrony 1kV/μs (linia-linia) Up20V DCRezystancja szeregowa

~38mΩ / linięWymiary17,5 x 90 x 57 (mm)Sposób montażuSzyna TH (DIN) 35mmSposób uziemieniaPrzewódZajętość szyny

1 modułSzczelność obudowyIP20Temperatura pracy-40ºC~80ºC
