OCHRONNIK KAMER SPEED DOME OPSD-5

OPIS PRZEDMIOTU

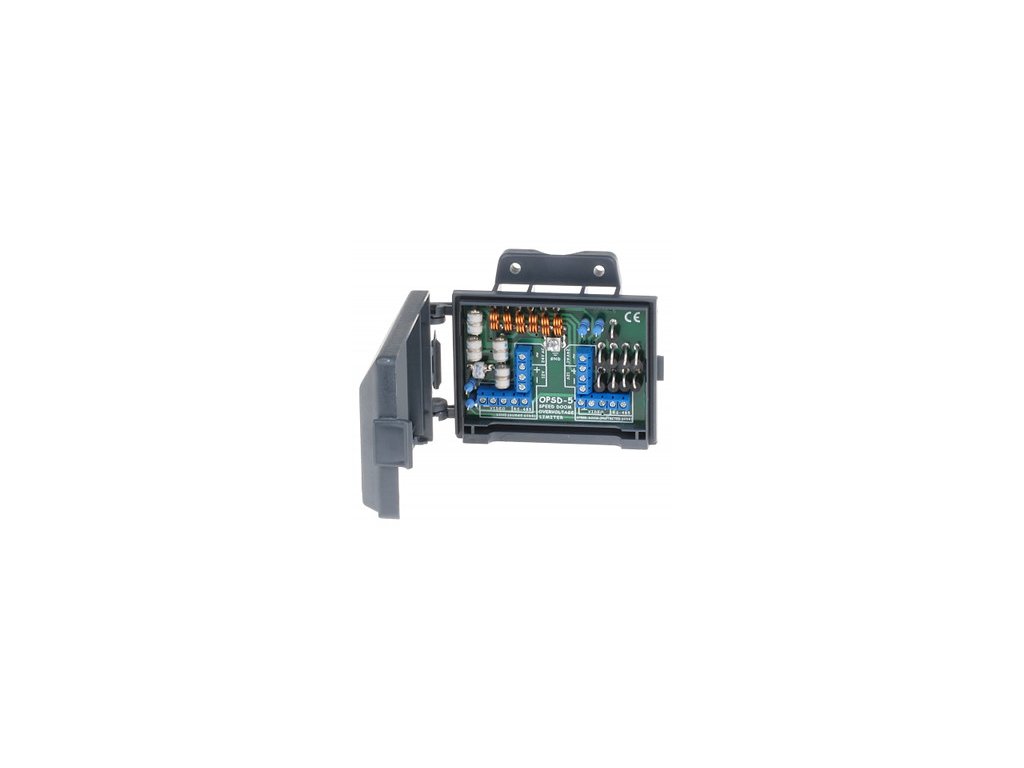

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. Przepięcie powstaje przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna lub krótki, gwałtowny skok zasilania. Ogranicznik przepięć OPSD-5 przeznaczony jest do ochrony przeciwprzepięciowej kamer Speed Dome.

UWAGA

Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPSD-5 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.

SPECYFIKACJA TECHNICZNA

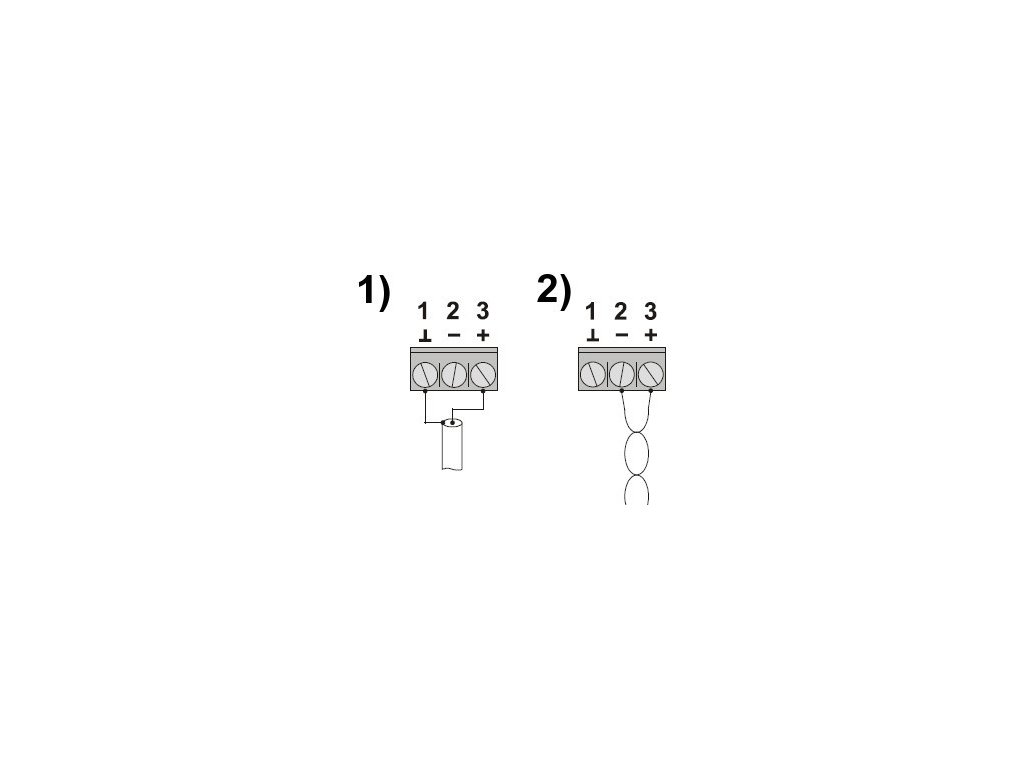

• Urządzenie zabezpiecza: Tor wideo(sygnał niesymetryczny lub symetryczny) RS-485 Zasilanie 12V DC Zasilanie 24V AC

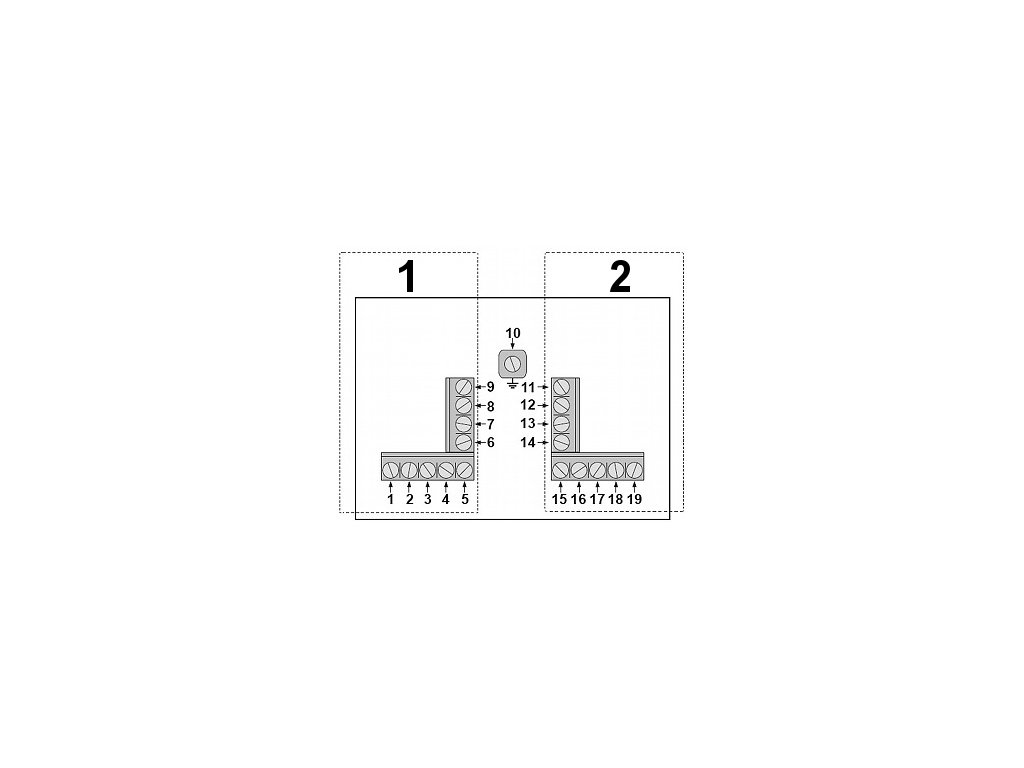

• Typ złącz: Zaciski kablowe
• TOR WIDEO:
• Napięcie ochrony wideo (żyła-żyła): > 2.4 V
• Napięcie ochrony doziemnej wideo (żyła-uziemienie): > 18.4 V
• Maksymalny prąd wyładowczy toru VIDEO: 5 kA
• Impedancja szeregowa żyły wideo: 1 Ω
• Pojemność dla wideo: < 7 pF
• Czas zadziałania dla wideo: 15 ns
• RS-485:
• Napięcie ochrony RS-485 (żyła-żyła): > 8.2 V
• Napięcie ochrony doziemnej RS-485 (żyła-uziemienie): > 19.4 V
• Czas zadziałania RS-485: 15 ns
• Maksymalna wartość impulsu prądu RS-485 (t=8.3ms): 30 A
• ZASILANIE 12V/DC:
• Napięcie ochrony dla zasilania 12V DC (żyła-żyła): > 15 V
• Napięcie ochrony doziemnej zasilania 12V DC (żyła-uziemienie): > 47 V
• Maksymalny prąd wyładowczy 12V DC: 5 kA
• Czas zadziałania dla zasilania 12V DC: 15 ns
• ZASILANIE 24V/AC:
• Napięcie ochrony dla zasilania 24V AC (żyła-żyła): > 36 V
• Napięcie ochrony doziemnej zasilania 24V AC (żyła-uziemienie): > 47 V
• Maksymalny prąd wyładowczy 24V AC: 5 kA
• Czas zadziałania dla zasilania 24V AC: 15 ns
• Temperatura pracy / wilgotność względna: -50 °C ... 55 °C / < 95 %
• Wymiary / waga: 120 x 91 x 37 mm / 0.11 kg
