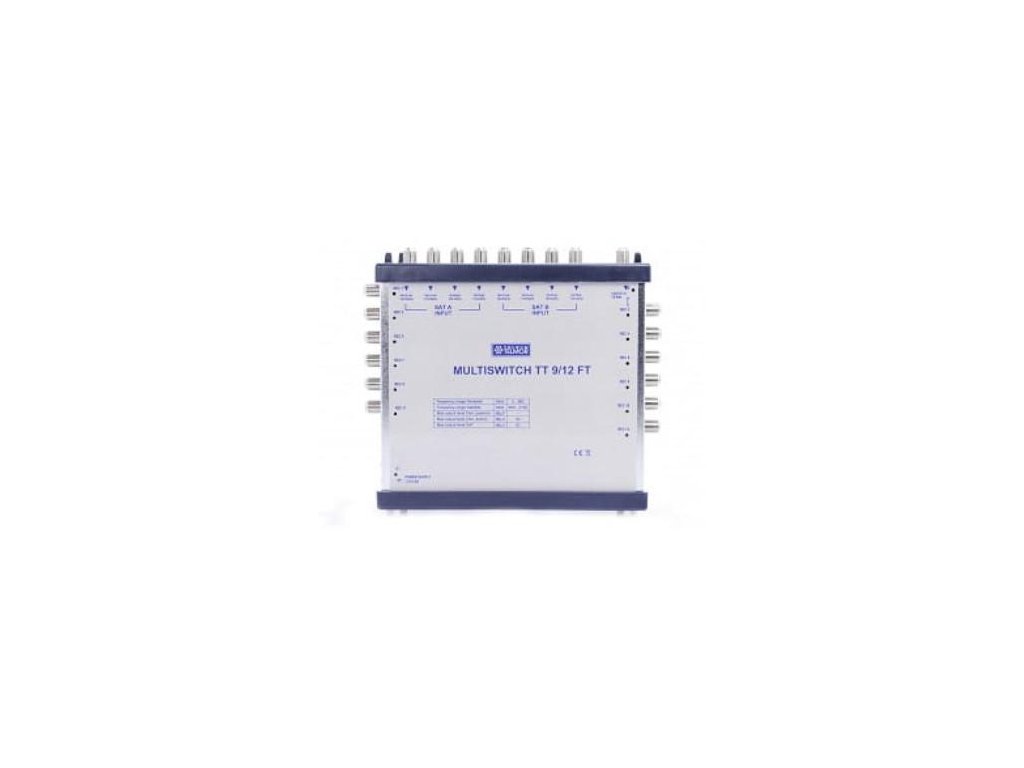

MULTISWITCH Telmor TT 9/12 FT CLASSIC KOŃCOWY Z ZAS.
Kód: 67340Podrobný popis
MULTISWITCH Telmor TT 9/12 FT CLASSIC KOŃCOWY Z ZAS.
Cechy produktu:
- 2-lata gwarancji,
- możliwość budowania bardzo dużych instalacji RTV-SAT
- 12 wyjść abonenckich RTV+SAT
- dystrybucja sygnału DVB-T i SAT pochodzących z dwóch satelitów,
- wbudowana prekorekcja charakterystyki,
- wbudowany przełącznik active/passive toru TV,
- zgodny z A class, CE, RoHS,
- obsługa DiSEqC 2.0,
- zewnętrzne zasilanie.
Multiswitche kaskadowe serii TT-9/xx to urządzenia pozwalające budować duże i bardzo duże instalacje zbiorowe. Nowe rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej dotyczące warunków technicznych, jakim powinny odpowiadać budynki nakłada obowiązek budowania instalacji multiswitchowych w każdym nowym budynku wielorodzinnym.
Multiswitch jako urządzenie kaskadowe, posiada wyjścia przelotowe, do których można podłączyć kolejny multiswitch, zatem korzystając z rodziny multiswitchy TT-9xx, można niemal dowolnie skalować wielkość instalacji.
Niewątpliwą zaletą multiswitchy kaskadowych TT-9xx jest wbudowana prekorekcja charakterystyki (nachylenie charakterystyki). Ta cecha urządzeń w połączeniu ze zjawiskiem wzrostu tłumienia kabla wraz ze wzrostem częstotliwości, pozwala uzyskać wyrównanie poziomów sygnałów na gniazdku abonenckim.
Urządzenia pozwalają skalować sieć poprzez dołożenie kolejnych multiswitchy jako kaskada. Ostatni multiswitch w kaskadzie należy zakończyć terminatorami 75Ohm DC BLOCK, które należy dokupić.
Specyfikacja techniczna
NAZWA/ PARAMETRY TT-9/12
Zakres częstotliwości pracy toru SAT MHz 950-2150
Zakres częstotliwości toru TV MHz 5-862
Ilość wejść SAT 8
Ilość wejść TV 1
Ilość wyjść 12
Tłumienie toru TV odgałęzienie (tor aktywny) dB 5…-1
Tłumienie toru TV odgałęzienie (tor pasywny) 25…-21
Tłumienie toru TV przelot dB -4…-5
Tłumienie toru SAT odgałęzienie dB -1…+3
Tłumienie toru SAT przelot dB -2…-3
Tłumienie odbić (dopasowanie) toru TV dB >10
Tłumienie odbić (dopasowanie) toru SAT dB >8
Maksymalny poziom wyjściowy toru TV dBμV 95
Maksymalny poziom wyjściowy toru SAT dBμV 92
Separacja TV- do SAT dB >24
Separacja SAT do TV dB >60
Separacja pomiędzy polaryzacjami H/V dB >30
Zasilanie VDC/mA 12/1500
Pobór prądu z odbiornika mA 40
Komendy przełączające DiSEqC 2.0 (13V/18V, 0/22KHz Tonowo)
Wymiary produktu mm 170x190x40
Waga netto kg 0,56
Opakowanie karton
Dodatočné parametre
| Kategória: | RTV-Multiswitche-końcowe |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 1 kg |
| EAN: | 67340 |
| DiSEqC: | 2.0 |
| Ilość wejść: | 9 |
| Ilość wyjść: | 12 |
| Rodzaj zasilacza: | Zewnętrzny |
| Separacja pomiędzy wejściami/wyjściami: | 60 |
| Tłumienie: | 10 |
| Wzmocnienie: | 60 |
