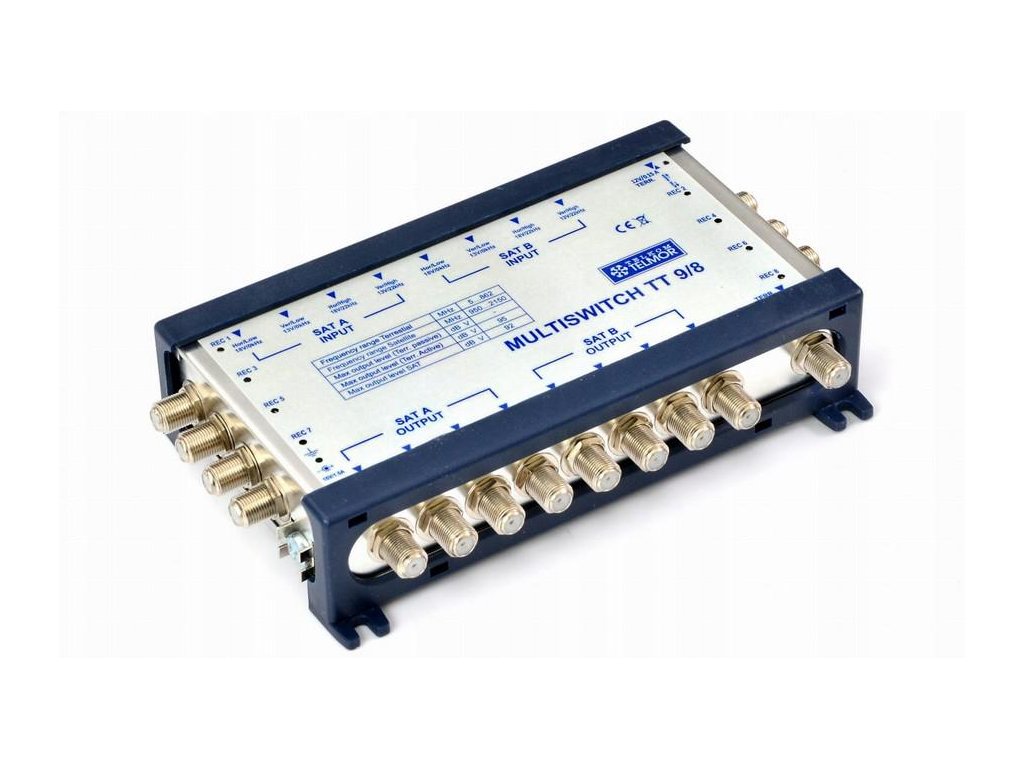

Multiswitch 9x9x8 Telmor 9/8 TT kaskadowy

Multiswitch 9x9x8 Telmor 9/8 TT kaskadowy

Opis produktu

Multiswitch typu TT 9/8 to urządzenie pozwalające budować duże i bardzo duże instalacje zbiorowe. Nowe rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej dotyczące warunków technicznych, jakim powinny odpowiadać budynki nakłada obowiązek budowania instalacji multiswitchowych w każdym nowym budynku wielorodzinnym. Multiswitch jako urządzenie kaskadowe, posiada wyjścia przelotowe, do których można podłączyć kolejny multiswitch, zatem korzystając z rodziny multiswitchy TT-9xx, można niemal dowolnie skalować wielkość instalacji. Niewątpliwą zaletą multiswitchy TT-9xx jest wbudowana prekorekcja charakterystyki (nachylenie charakterystyki). Ta cecha urządzenia w połączeniu ze zjawiskiem wzrostu tłumienia kabla wraz ze wzrostem częstotliwości, pozwala uzyskać wyrównanie poziomów sygnałów na gniazdku abonenckim. Urządzenie pozwala skalować sieć poprzez dołożenie kolejnych multiswitchy jako kaskada. Ostatni multiswitch w kaskadzie należy zakończyć terminatorami 75Ohm DC BLOCK, które należy dokupić. W celu zapewnienia odpowiednich poziomów sygnału na gnieździe abonenckim, należy wykonać obliczenia bilansu energetycznego.

Specyfikacja

• TYP: TT 9/8 TT
• Zakres częstotliwości pracy tor RTV (TERR.): 5-860 MHz
• Zakres częstotliwości pracy tor SAT: 950 - 2150 MHz
• Liczba wejść RTV (TERR.): 1
• Liczba wejść SAT: 8
• Liczba wyjść abonenckich RTV+SAT: 8
• Tłumienie toru RTV – tryb pasywny: 24…20 dB
• Tłumienie toru RTV – tryb aktywny: 4…0 dB
• Tłumienie toru RTV przelot: 3…4 dB
• Tłumienie toru SAT odgałęzienie: 0…4 dB
• Tłumienie toru SAT przelot: 1…2 dB
• Tłumienie odbić (dopasowanie) toru – tor RTV: >10 dB
• Tłumienie odbić (dopasowanie) toru – tor SAT: >8 dB
• Separacja RTV – SAT: >24 dB
• Separacja SAT – RTV: >60 dB
• Separacja pomiędzy polaryzacjami H/V: >30 dB
• Maksymalny poziom wyjściowy RTV – tryb aktywny: 95 dBuV
• Maksymalny poziom wyjściowy SAT: 92 dBuV
• Zasilanie – zewnętrzny zasilacz: +13V 1.5A (nie wchodzi w skład opakowania)
• Pobór prądu z odbiornika SAT: 40 mA
• Komendy przełączające: DiSEqC 2.0 (+13V/+18V, 0/22kHz, Tonowo)
• Wymiary SxWxG: 110 x 190 x 40 mm

Multiswitche kaskadowe serii TT-9/xx to urządzenia pozwalające budować duże i bardzo duże  instalacje zbiorowe. Nowe rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej dotyczące warunków technicznych, jakim powinny odpowiadać budynki nakłada obowiązek budowania instalacji multiswitchowych w każdym nowym budynku wielorodzinnym.

Multiswitch jako urządzenie kaskadowe, posiada wyjścia przelotowe, do których można podłączyć kolejny multiswitch, zatem korzystając z rodziny multiswitchy TT-9xx, można niemal dowolnie skalować wielkość instalacji.

Niewątpliwą zaletą multiswitchy kaskadowych TT-9xx jest wbudowana prekorekcja charakterystyki (nachylenie charakterystyki). Ta cecha urządzeń w połączeniu ze zjawiskiem wzrostu tłumienia kabla wraz ze wzrostem częstotliwości, pozwala uzyskać wyrównanie poziomów sygnałów na gniazdku abonenckim.

Urządzenia pozwalają skalować sieć poprzez dołożenie kolejnych multiswitchy jako kaskada. Ostatni multiswitch w kaskadzie należy zakończyć terminatorami 75Ohm DC BLOCK, które należy dokupić.
