MODUŁ BEZPIECZNIKOWY Pulsar AWZ536
Kód: 55398Podrobný popis
MODUŁ BEZPIECZNIKOWY Pulsar AWZ536
PRZEZNACZENIE

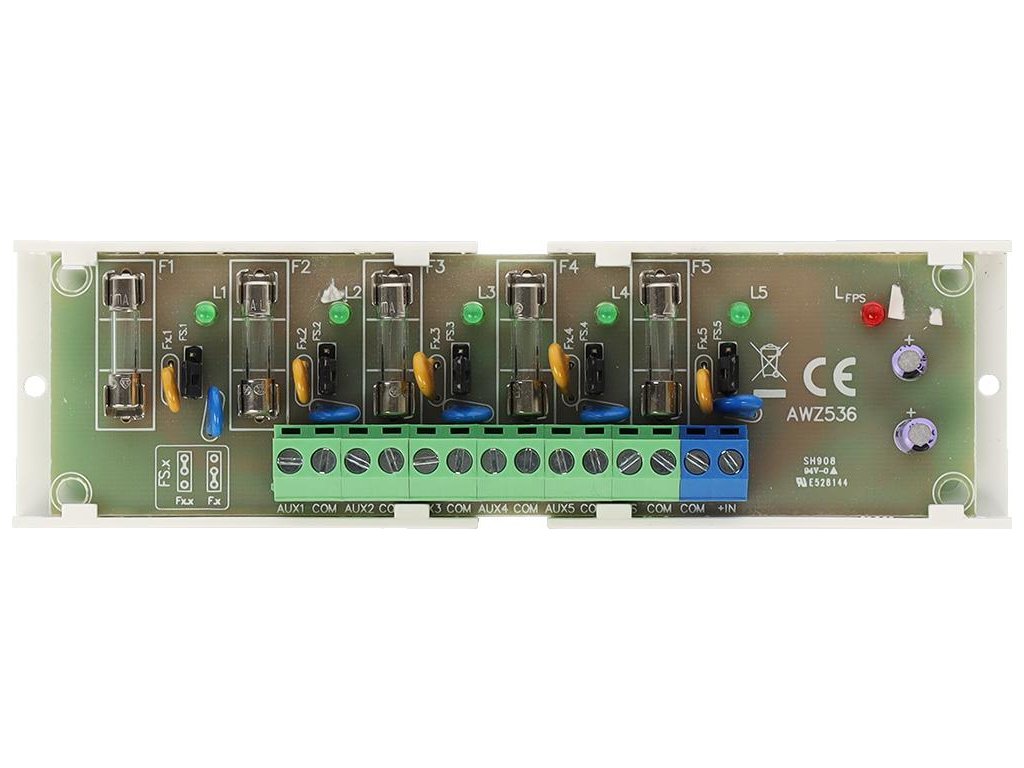

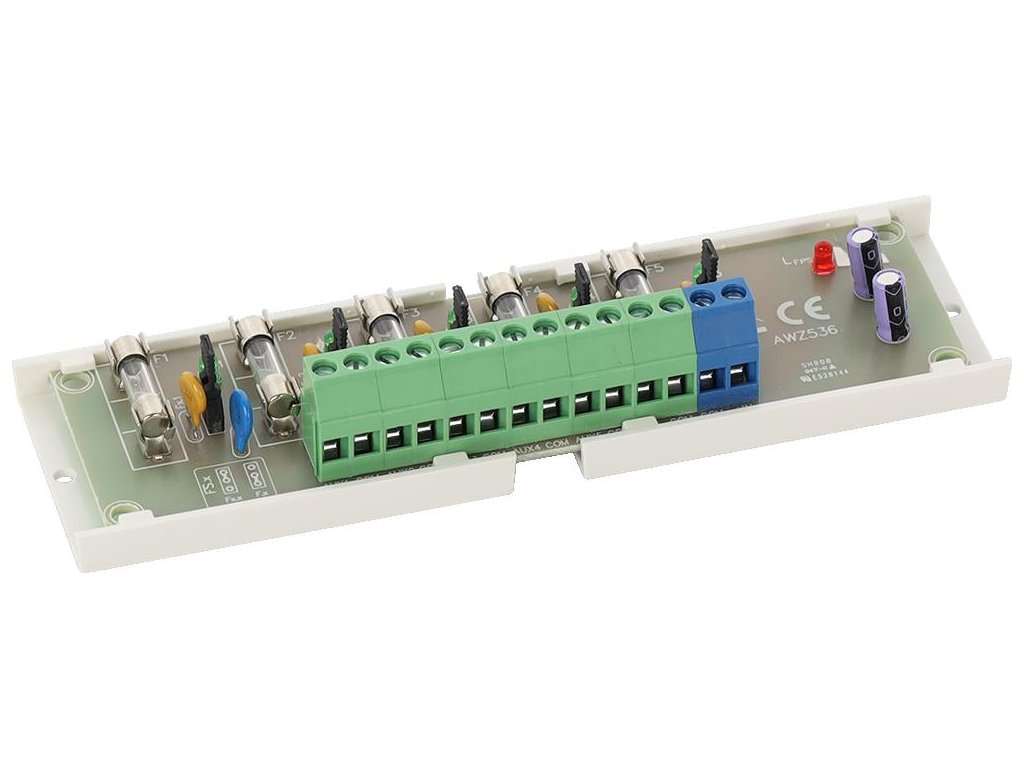

Moduł bezpiecznikowy LB5/5x0,5A/2,5/AW przeznaczony jest do rozdziału zasilania w systemach niskonapięciowych wymagających napięcia z zakresu 10V÷30V DC lub 10V÷24V AC (np. zasilacz buforowy, transformator itp.). Posiada wejście IN do podłączenia zasilania oraz pięć niezależnie zabezpieczonych wyjść zasilania AUX1÷AUX5. Każde wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe (SCP), w postaci bezpiecznika topikowego F 0,5A lub bezpiecznika polimerowego PTC 0,5A (możliwość założenia bezpieczników 1A, brak na wyposażeniu) oraz przepięciowe - warystory. Stan wyjść sygnalizowany jest poprzez pięć diod LED L1÷L5. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda . Wyjście FPS może służyć do zdalnej kontroli stanu modułu np. zewnętrzna sygnalizacja optyczna. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm² .
DANE TECHNICZNE:
| Zasilanie | 10 - 24 V AC, 10 - 30 V DC |
| Wyjście zasilania | 5 x 0.5 A / Uaux = Uin |
| Bezpiecznik | 5 x 0.5A (PTC / TOPIK) możliwość wyboru za pomocą zworki |
| Wejścia / wyjścia | 1 / 5 - 2.5mm² / 2.5mm² listwa rozgałęźna |
| Wymiary | 150 x 30 x 43 [+/-2 mm] |
| Zabezpieczenia | SCP, OLP, przepięciowe |
| Wyjścia techniczne typu OC | FPS – sygnalizacja zadziałania bezpiecznika wyjściowego |
| Sygnalizacja | sygnalizacja optyczna LED |
| Gwarancja | 2 lata od daty produkcji |
| Uwagi | - możliwość montażu na zasilaczach serii PSD (desktop) |
Dodatočné parametre
| Kategória: | Zasilanie-Pozostałe |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 1 kg |
| EAN: | 55398 |
