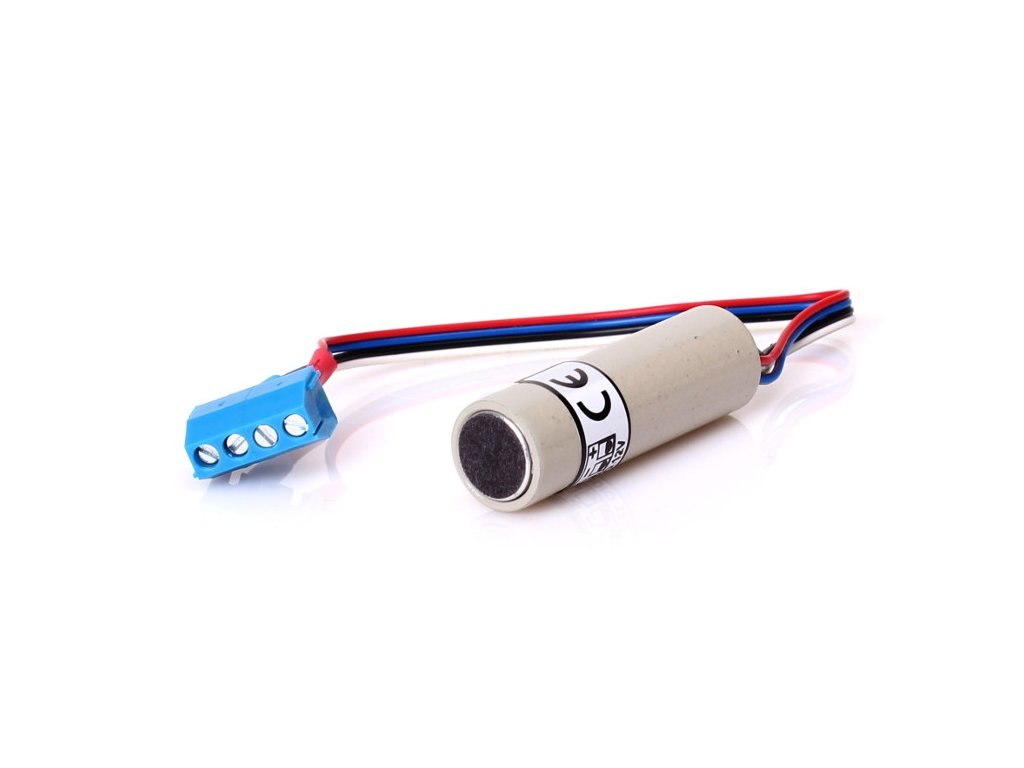

MODUŁ AUDIO MP-6D
Kód: 5776Podrobný popis
Dwa rozłączone elementy listwy zaciskowej ustawiamy "jeden za drugim" i owijamy taśmą izolacyjną w celu łatwego przeciągnięcia przez wywiercony otwór:
Wciągamy moduł do muru:
Widok modułu w murze:
Ucinamy końcówkę kołka rozporowego Ø12mm:
Maskujemy moduł w murze fragmentem kołka rozporowego:
Widok połączenia z drugiej strony muru:
MODUŁ FONII Z WYJŚCIEM RÓŻNICOWYM
OPIS PRZEDMIOTU
Sygnał niesymetryczny można uzyskać podłączając się między minusem zasilania, a jednym z wyjść symetrycznych.Oferowany moduł fonii - mikrofon do kamer przeznaczony jest do odsłuchu dźwięków z otoczenia. Urządzenie posiada wyjście różnicowe, co pozwala na przesył sygnału za pomocą skrętki komputerowej, a także wyjście niesymetryczne do przesyłu sygnału za pomocą kabla koncentrycznego.
SPECYFIKACJA TECHNICZNA
- Napięcie zasilania: 12 V
- Pobór prądu: 10 mA
- Masa: 9 g
- Wymiary rurki: Ø12 x 35 mm
- Transmisja sygnału i zasilania: po skrętce do 1200m (tłumienie 6dB)
- Obudowa: metalowa
PODŁĄCZANIE DLA SYGNAŁU RÓŻNICOWEGO
PODŁĄCZANIE DLA SYGNAŁU NIESYMETRYCZNEGO
PRZYKŁADOWY SPOSÓB MONTAŻU
Wiercimy otwór Ø12mm:
Przekładamy moduł przez otwór tak żeby mikrofon nie wystawał ponad płaszczyznę:
Z drugiej strony za pomocą skrętki komputerowej podłączamy jednocześnie zasilanie oraz sygnał (pozostałą wolną parę można wykorzystać np. do przesyłu sygnału wideo):
SPOSÓB MONTAŻU I MASKOWANIE MODUŁU W MURZE
Wiercimy otwór Ø12mm:
Rozłączamy listwę zaciskową i podłączamy skrętkę komputerową (niewykorzystaną parą możemy przesyłać sygnał wideo z kamery):
Dodatočné parametre
| Kategória: | Telewizja przemysłowa-Wzmacniacze audio/wideo |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.01 kg |
| EAN: | 5902887016332 |
| Napięcie zasilacza: | 12 |
| Pasmo: | 120 Hz - 18 kHz |
| Pobór prądu: | 10 |
| Powierzchnia pracy: | 150 |
| Regulacja wzmocnienia: | brak |
| Typ złącza: | 0 |
