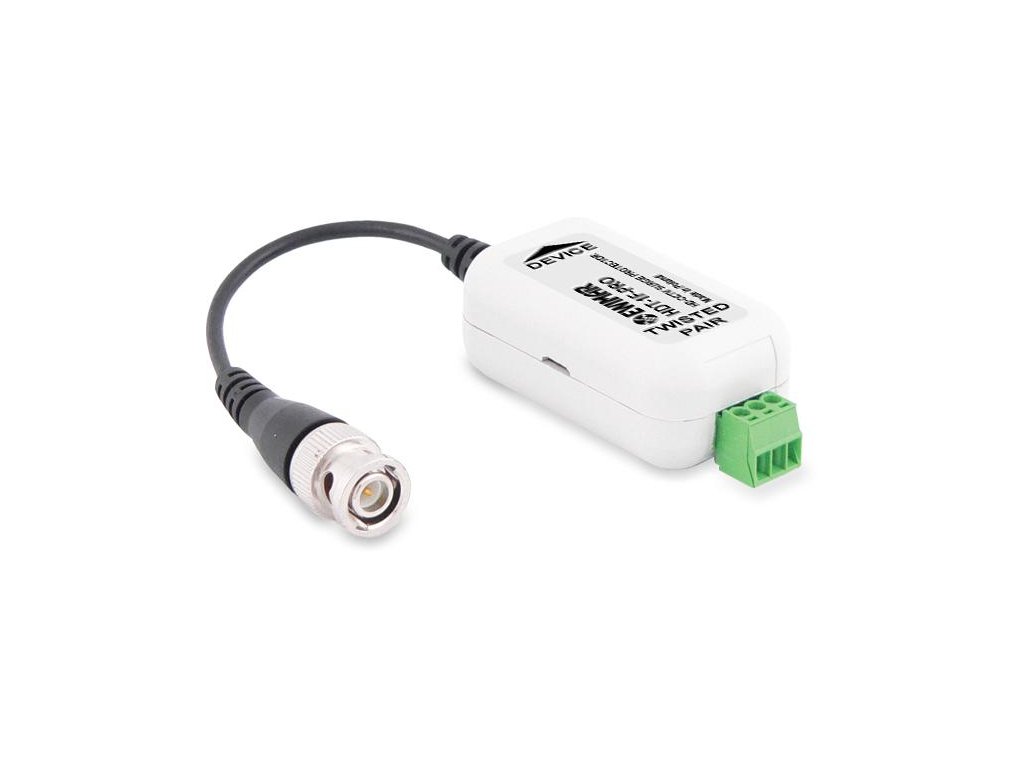

Konwerter UTP / ochrona przeciwprzepięciowa do kamer AHD, HD-CVI, HD-TVI EWIMAR HDT-1F-PRO

Konwerter UTP / ochrona przeciwprzepięciowa do kamer AHD, HD-CVI, HD-TVI EWIMAR HDT-1F-PRO

HDT-1F-PRO jest wysokiej klasy konwerterem (transformatorem), dostosowującym impedancję skrętki UTP do przewodu koncentrycznego.

Dedykowany jest do transmisji wysokich częstotliwości, które wykorzystywane są do transmisji obrazu Video wysokiej rozdzielczości z kamer przemysłowych, w standardach AHD, HD-CVI, HD-TVI / Turbo HD.

Konwerter wykorzystuje wysokiej jakości dławik z rdzeniem amorficznym, który z liniową charakterystyką pozwala przenosić sygnały do 42Mhz.

Wbudowane zabezpieczenie przeciwprzepięciowe, posiada 3 stopnie ochronne, działające w odpowiedniej kolejności podczas wyładowania atmosferycznego lub innych źródeł przepięć, zarówno o wysokim jak i niskim poziomie. Podczas normalnej pracy, obwody sygnału Video nie są galwanicznie połączone z uziemieniem, co ogranicza powstawanie szkodliwych pętli mas oraz zakłóceń sygnału HD.

Zabezpieczenie sprowadzana ładunek elektryczny do jego obwodów już w początkowym stadium powstawania przepięcia; opóźnia to pojawianie się destrukcyjnego napięcia na obwodach wejściowych kamer lub/i rejestratorów. Aby odprowadzanie ładunku przepięciowego  do ziemi było możliwe, przewód żółto-zielony powinien być podłączony do uziomu jak najkrótszą drogą. Przepięcia powstające wewnątrz przewodów oraz przepięcia wtórne, eliminowane są przed oddzielny obwód odsprzęgany specjalnym rezystorem. Powoduje to wysoką trwałość urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność działania poszczególnych stopni ochronnych.

Niska pojemność obwodu (7~9pF) ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla złożonych sygnałów AHD, HD-CVI i HD-TVI jest bardzo istotne, ponieważ nie powoduje dużych tłumienności.

W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.

HDT-1F-PRO, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii EXTREME HDO-1F-EXT oraz w aplikacjach wielokanałowych, w połączeniu z panelami serii FKO oraz LHD. Do zapewnienia pełnej ochrony, zaleca się stosowanie zabezpieczeń na 2 końcach przewodu sygnałowego wraz z ich uziemieniem. Zapewnia to szybszą reakcję zabezpieczenia i lepszą ochronę urządzeń CCTV przed skutkami wyładowań.

Przykład konwersji sygnału HD na skrętkę UTP i podstawowego zabezpieczenia kamery HD oraz urządzenia odbiorczego z zastosowaniem dwóch urządzeń HDT-1F-PRO

Przykład konwersji sygnału HD na skrętkę UTP i podstawowego zabezpieczenia kamery HD oraz urządzenia odbiorczego z zastosowaniem urządzenia HDT-1F-PRO oraz HDT-1F-EXT

• Specyfikacja techniczna
• Impedancja skrętki UTP75 Ohm
• Impedancja dla BNC100 Ohm
• Złącze wejściowe (UTP)Gniazdo śrubowe wyjmowane
• Złącze wyjściowe (Urządzenie)Przewód z męskim wtykiem BNC
• Pasmo przenoszenia 42 MHz
• Tłumienie 0.4dB
• Zabezpieczenie antyprzepięciowe3 - Iskrownik, ochronnik gazowy, transil<
• Ochrona linia-ziemiaOchronnik gazowy: 90V, 2x10kA @ 8/20uS
• Ochrona linia-liniaMostek ochronny: 6V, 100A @ 8/20uS
• Maksymalny poziom przepięcia 4kV
• Pojemność obwodu zabezpieczenia 7~9pF
• Zasięg transmisji AHD (max)

  720p: 320m960p - 250m

• Zasięg transmisji HD-CVI (max)

  720p: 450m1080p - 250m

• Zasięg transmisji HD-TVI (max) 960p: 250m1080p - 250m
• Temperatura pracy

  -40˚C do +60˚C

• Wymiary

  82mm x 24mm x 31mm (bez przewodu)

* odległość transmisji zależy od jakości przewodu
