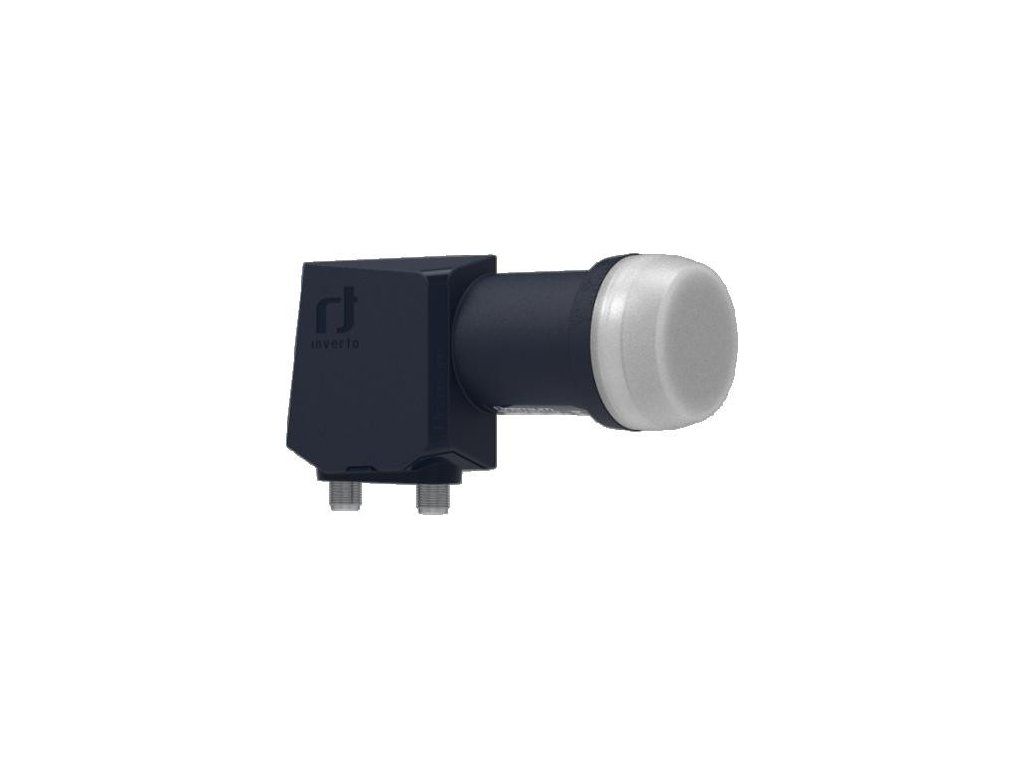

Konwerter Inverto Premium Twin Universal 40mm PLL LNB

Konwerter Inverto Premium Twin Universal 40mm PLL LNB

Przeznaczenie

Specjalnie zaprojektowany i dobrany w celu zaspokojenia potrzeb globalnego rynku DTH (Direct-to-Home) w zakresie konkurencyjnego rozwiązania chronionego przed zakłóceniami 4G/LTE, ten konwerter zapewnia zoptymalizowane możliwości odbioru, wykorzystując najnowszą technologię do odbioru sygnału satelitarnego. Umożliwia odbiór telewizji satelitarnej i radia z jednego satelity oraz dystrybucję sygnału do pojedynczego tunera. Konwerter obsługuje transmisje HD i UHD, oferuje wyjątkowe parametry RF, bardzo niski pobór mocy oraz, co ważne, zaprojektowany jest w celu minimalizacji zakłóceń od transmisji 4G/LTE.

Wykonany zgodnie z najwyższymi standardami jakości przemysłowej i zaprojektowany w celu spełnienia rygorystycznych specyfikacji, stanowi idealne rozwiązanie dla wymagających klientów.

Główne cechy:

• Niskie szumy fazowe, zgodność z DVB-S2 (HD i UHD)
• Bardzo niski współczynnik szumów
• Niski pobór mocy
• Wysoka izolacja od polaryzacji krzyżowej
• Wysoka stabilność częstotliwości

Dane techniczne

Opis

Konwerter współpracuje ze wszystkimi platformami satelitarnymi (nc+, Cyfrowy Polsat, Telewizja na kartę, Smart HD+, Orange i inne) oraz kanałami bezpłatnymi niekodowanymi.

Konwerter Premium Twin Universal 40mm PLL LNB jest wyprodukowany przez luksemburską firmę INVERTO, lidera wśród dostawców konwerterów na polski rynek.

Obecnie z uwagi na dużą popularność tunerów PVR, dokonuje się masowej wymiany konwerterów single na twin. Tunery PVR potrzebują do prawidłowej pracy dwa niezależne sygnały satelitarne. W przypadku gdy chcemy podłączyć dwa tunery PVR, lub cztery tunery jednogłowicowe, należy zakupić konwerter QUAD.

Konwerter jest montowany do anteny o średnicy uchwytu 40mm.

Specyfikacja techniczna

• Zakres częstotliwości wejściowych pasma niskiego: 10,7 GHz ~ 11,7 GHz
• Zakres częstotliwości wyjściowych pasma niskiego: 950 MHz ~ 1950 MHz
• Częstotliwość LO pasma niskiego: 9,75 GHz
• Zakres częstotliwości wejściowych pasma wysokiego: 11,7 GHz ~ 12,75 GHz
• Zakres częstotliwości wyjściowych pasma wysokiego: 1100 MHz ~ 2150 MHz
• Częstotliwość LO pasma wysokiego: 10,6 GHz
• Współczynnik szumów: 0,2 dB typ. (maks. 0,7 dB)
• Dryf temperatury LO: ±2,0 MHz max.
• Dokładność początkowa LO: ±500 kHz max.
• Szum fazowy LO @ 1 kHz: -70 dBc/Hz
• Szum fazowy LO @ 10 kHz: -80 dBc/Hz
• Szum fazowy LO @ 100 kHz: -90 dBc/Hz
• Szum fazowy LO @ 1 MHz: -100 dBc/Hz
• Wzmocnienie konwersji: 57 dB ~ 67 dB
• Równomierność wzmocnienia (w paśmie 26 MHz): maks. 1 dB (peak-to-peak)
• Wariacja wzmocnienia (w całym paśmie): maks. 4 dB (peak-to-peak)
• Tłumienie obrazu: min. 40 dB
• Trzeci rząd zniekształceń intermodulacyjnych - ICP3: min. +10 dBm
• Punkt kompresji 1 dB (@ wyjście): min. 0 dBm
• Izolacja od polaryzacji krzyżowej: min. 22 dB
• Sygnał sterujący Ca (V): 10,0 V ~ 14,0 V
• Sygnał sterujący Cb (H): 16,0 V ~ 20,0 V
• Sygnał sterujący Cc (przełączanie pasma): 22 kHz ± 4 kHz
• VSWR wyjścia: maks. 2,0:1
• Poziom zakłóceń w paśmie: maks. -65 dBm
• Pobór prądu: maks. 150 mA (10 VDC ~ 20 VDC)
• Zakres temperatur pracy: -30 °C ~ +60 °C
• Impedancja wyjścia: 75 Ω (typ F)
• Typ złącza wyjściowego: F-type (żeńskie)
• Waga: 128 g

Przykładowy schemat podłączenia
