Kompensator mocy biernej VCX SVG 400V 10kVAr

Kompensator mocy biernej – VCX SVG 400V 10kVAr

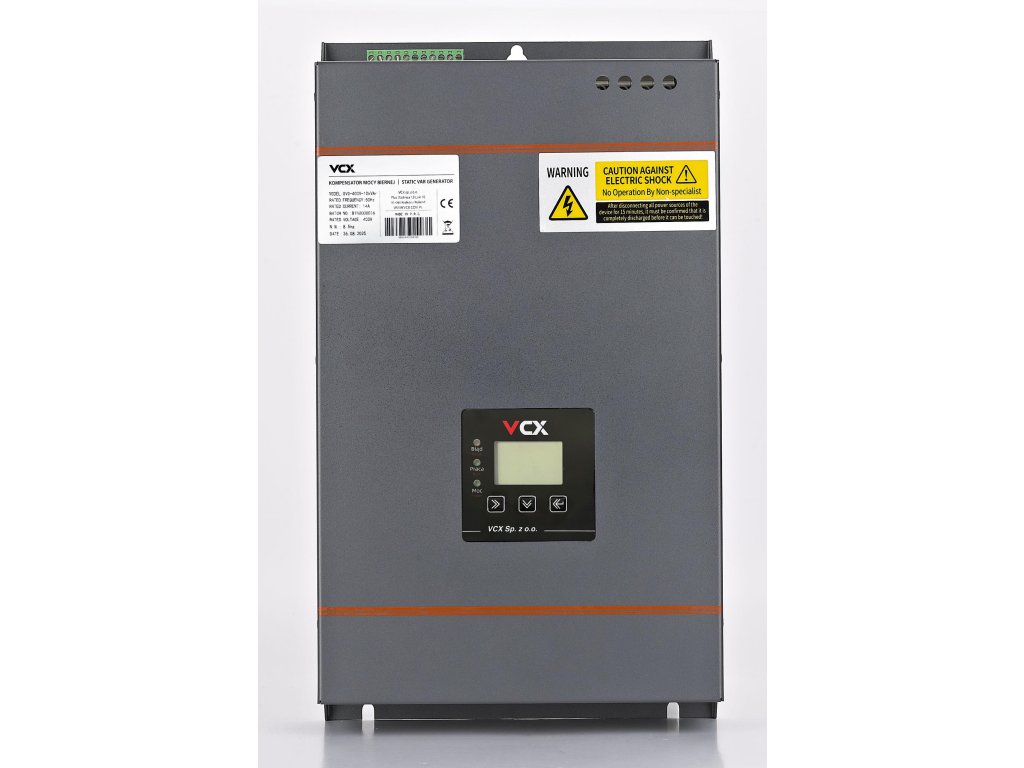

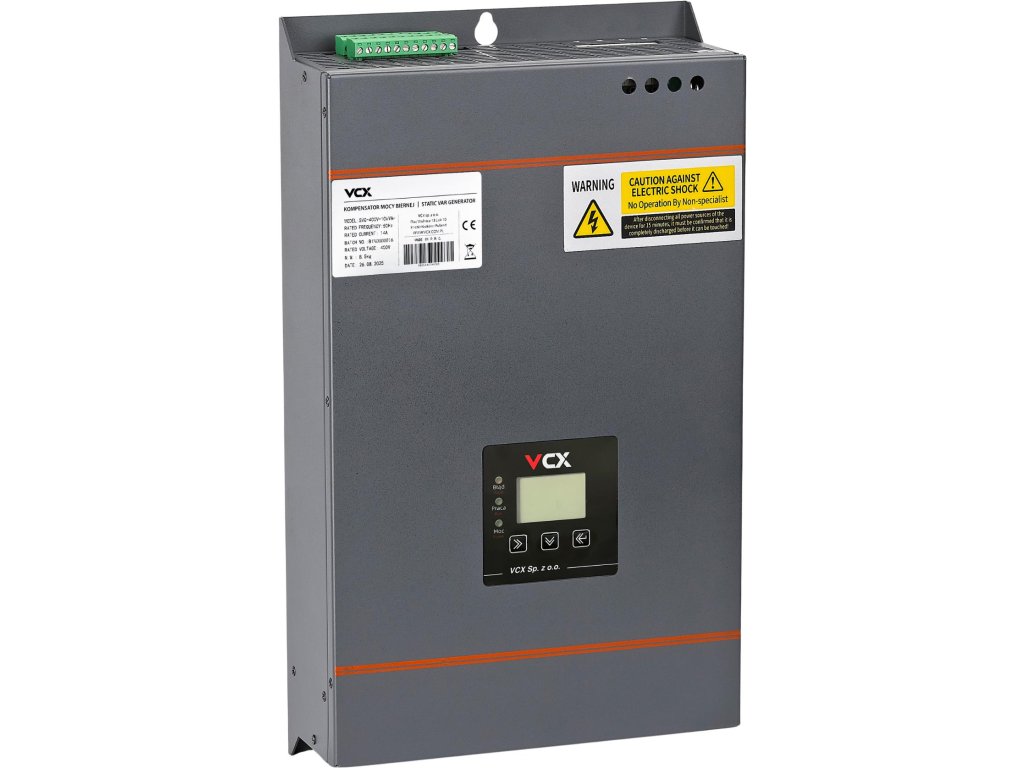

Kompensator aktywny mocy biernej SVG to nowoczesne urządzenie przeznaczone do kompensacji mocy biernej, filtracji harmonicznych oraz korekcji nierównowagi trójfazowej na końcach linii zasilającej. Model SVG jest montowany na ścianie, cechuje się niewielkimi wymiarami, niską wagą oraz pełną funkcjonalnością, co sprawia, że jest idealnym rozwiązaniem zarówno dla małych, jak i średnich instalacji.

Kluczowe zalety:

• Zaawansowany kontroler: Wykorzystuje cyfrowy procesor sygnałowy (DSP) do sterowania procesem kompensacji.
• Szybkie przełączanie: Tranzystor IGBT zapewnia sprawną pracę urządzenia.
• Trójpoziomowa topologia: Zapewnia wysoką efektywność kompensacji i stabilną pracę systemu.

Typowe zastosowania:

• Stacje ładowania pojazdów elektrycznych – poprawa współczynnika mocy i stabilizacja sieci lokalnej.
• Skrzynki rozdzielcze kablowe – optymalizacja parametrów elektrycznych w instalacjach.

Interfejsy komunikacyjne:

• styk bezpotencjałowy: EPO / DI / DO
• komunikacja: RS485 / RS232 / Ethernet

Warunki środowiskowe – lokalizacja użytkowania:

• wewnątrz,
• brak bezpośredniego nasłonecznienia,
• otoczenie wolne od kurzu/gazów żrących/palnych, mgły olejowej, pary wodnej czy soli.
• wysokość pracy: Do 2000 m n.p.m.; powyżej wg GB/T3859.2 konieczna redukcja parametrów.
• zakres temperatury przechowywania: -40°C do +70°C
• zakres temperatury pracy: -25°C do +55°C
• przy przekroczeniu 40°C moc obniżana o 2% na każdy 1°C
• wilgotność: <95% RH, bez kondensacji
• wibracje: <5,9 m/s² (0,6 g)

DANE TECHNICZNE:

• napięcie wejściowe: 220V ±15% / 400V ±15%
• liczba faz: jednofazowe / 3P4W / 3P3W
• moc: 20kVAr
• częstotliwość: 50/60Hz ±5 (możliwość ustawienia)
• czas reakcji: <10ms
• zakres filtracji: 2–50
• połączenie równoległe: do 8 modułów
• zużycie mocy modułu: <2,5kW
• sprawność: do 97,5%
• zakres przekładni przekładnika prądowego (CT): 50:5 ~ 10000:5
• Zakres mocy wyjściowej: 14 A / 21 A
• Sugerowana moc CT: 5 VA (standard), 10 VA przy większej odległości połączenia
• poziom ochrony IP20
• kolor: ciemnoszary (P433u)
• masa netto: 8,5 kg
• tryb chłodzenia: inteligentne chłodzenie powietrzem
• wymiary (mm): 230×400×88
