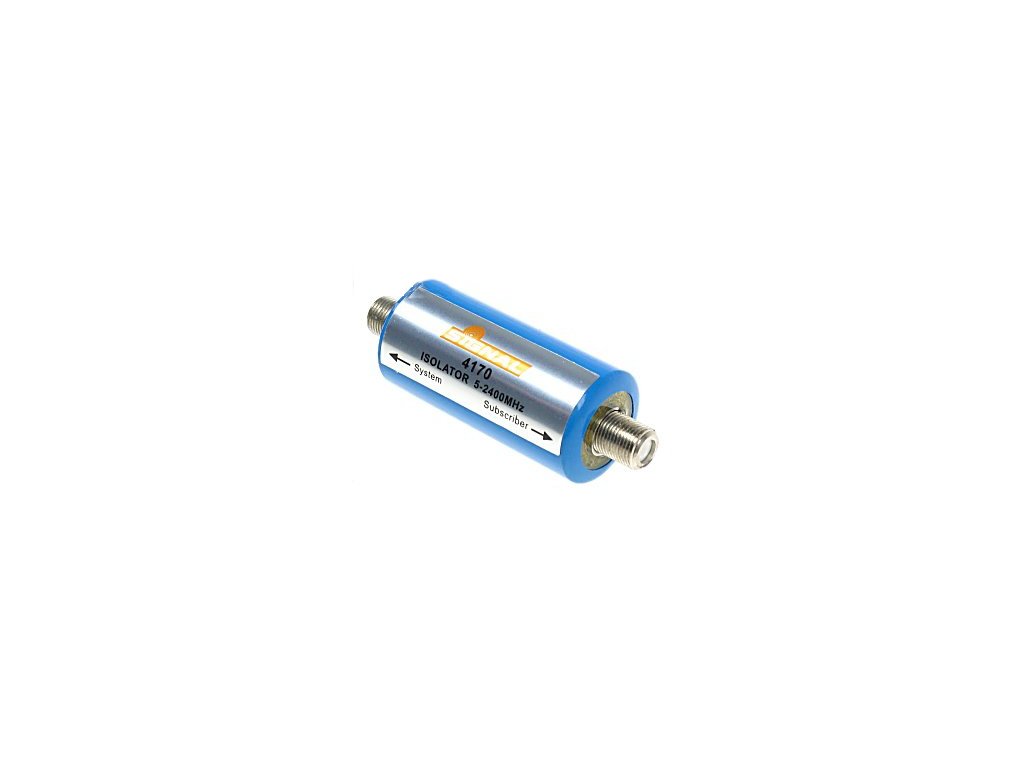

IZOLATOR GALWANICZNY SG-4170 5-2400MHZ

OPIS PRZEDMIOTU

W większych instalacjach różnice potencjałów pomiędzy poszczególnymi segmentami sieci powodują, iż przy wypinaniu np. rozgałęźników czy wzmacniaczy występujące przepięcia mogą spowodować uszkodzenie podzespołów czy lekkie porażenie. Rozwiązaniem jest stosowanie izolatorów galwanicznych. Przykładem może być np. SG-4170, jego zaletą jest izolacja zarówno w żyle zewnętrznej i wewnętrznej oraz niewielkie wymiary. Tłumienie nie przekracza 1.5 dB w paśmie 5-1000 MHz. Izolator galwaniczny powinien być stosowany przy wejściu sieci dystrybucyjnej do budynku, jak również przy rozprowadzeniu sygnału na poszczególne klatki. Praktycznie, izolatory można stosować na wyjściu każdego wzmacniacza budynkowego. Innym zastosowaniem izolatorów jest odseparowanie masy komputera wyposażonego w kartę tunera telewizyjnego od masy instalacji zbiorczej czy kablowej. Pozwala to na uniknięcie wpływu mas np. niepożądanego zadziałania wyłącznika różnicowoprądowego.

SPECYFIKACJA TECHNICZNA

• Pasmo: 5-2400 MHz
• Tłumienie: 5-550 MHz < 1 dB 550-1000 MHz < 1.5 dB
• Napięcie przebicia: 3000V dla 1 minuty z prądem upływu < 0.7 mA
