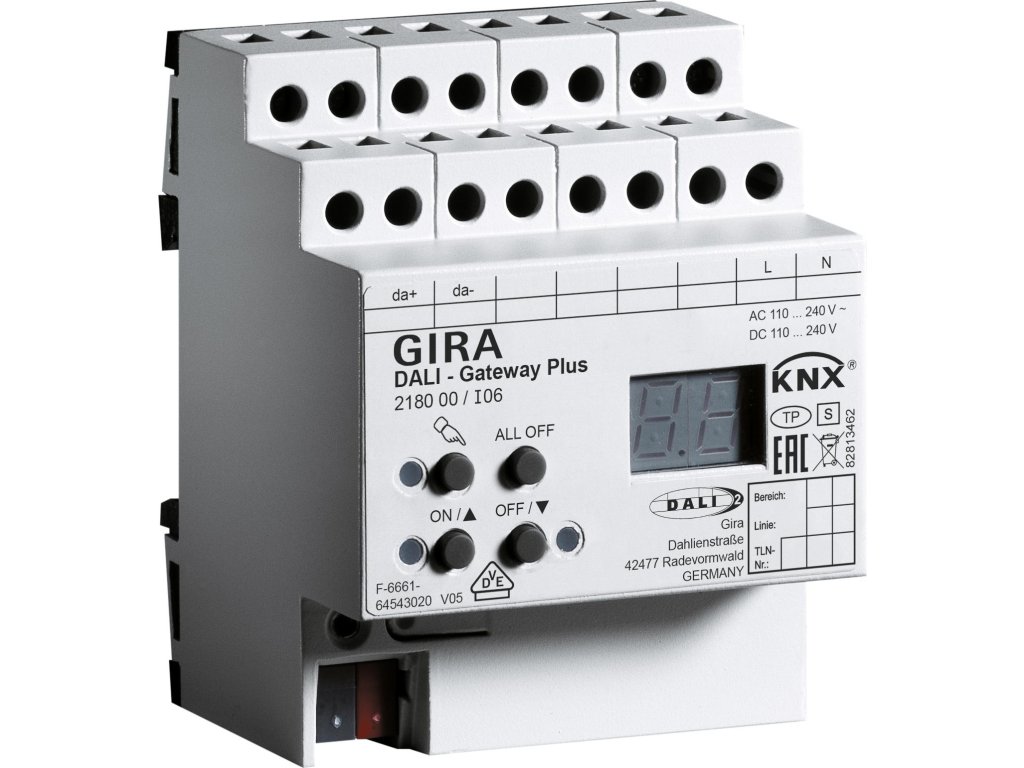

GIRA bramka DALI Plus KNX 218000
Kód: 33682Podrobný popis
Właściwości
- Kompatybilny z DALI i DALI 2 Standard.
- Bramka DALI Plus jest bramką pomiędzy instalacją KNX a cyfrową instalacją oświetleniową DALI.
- Sterowanie maks. 64 urządzeniami DALI jako sterowanie indywidualne, sterowanie grupowe w maks. 32 grupach lub sterowanie centralne za pośrednictwem ogólnych telegramów (grupy 17 - 32 maks. po 2 urządzenia).
- Uruchamianie ręczne urządzeń niezależenie od magistrali (możliwa także praca na placu budowy ze sterowaniem telegramami ogólnymi).
- Funkcja oszczędzania energii: możliwość odłączania napięcia zasilania urządzeń DALI w stanie wyłączonym (za pomocą dodatkowego wyrobnika załączającego KNX).
- 16 scen świetlnych.
- Możliwe włączenie grup do scen świetlnych.
- Możliwa konfiguracja sterowania efektami obejmującymi maks. 16 sekwencji w 1 do 500 przebiegach (lub bez ograniczeń).
- Komunikaty zwrotne o błędach lub zwarciu w systemie DALI i komunikaty o zaniku napięcia zasilania.
- Aktywna lub pasywna (z możliwością odczytania obiektu) cykliczna funkcja sygnalizacji zwrotnej.
- Możliwy zbiorczy komunikat zwrotny stanów połączenia.
- Komunikaty zwrotne mogą być opóźnione do powrotu zasilania magistrali.
Funkcje grupowe i funkcje urządzeń
- Załączanie i wartość natężenia oświetlenia: aktywna sygnalizacja zwrotna (przy zmianie lub cyklicznnie wysłana do magistrali) lub pasywna (możliwość odczytania obiektu).
- Możliwe ustawianie zakresu natężenia oświetlenia.
- Załączanie i wyłączanie oszczędzające lampy.
- Parametryzowana metoda ściemniania.
- Funkcje czasu (opóźnienie załączania wzgl. wyłączania, rozszerzone działanie automatu schodowego – funkcja ostrzeżenia wstępnego według DIN 18015-2 lub płynne ściemnianie).
- Parametryzowana funkcja blokowania lub alternatywnie funkcja wymuszona stanu dla każdej grupy. W przypadku funkcji blokowania możliwe jest miganie grup lamp.
- Odczyt stanu urządzeń wykonawczych DALI przez KNX.
- Licznik godzin pracy jako licznik do przodu i do tyłu z funkcją analizy wartości granicznej.
- Projektowanie online lub offline użytkowników DALI z ETS-plug-in.
- Możliwość wymiany pojedynczego wadliwego użytkownika DALI podczas pracy bez ETS.
Eksploatacja lamp awaryjnych
- Nadaje się do pracy w awaryjnych instalacjach oświetleniowych.
- Wysterowanie i nadzór instalacji oświetlenia awaryjnego DALI zasilanych pojedynczą baterią i centralnie.
- Współpraca z konwerterami oświetlenia awaryjnego DALI według EN 62386-202 (lampy bezpieczeństwa zasilane pojedynczą baterią ze złączem DALI): test działania, test pracy ciągłej, ograniczony test pracy ciągłej, zapytanie o stan załadowania akumulatora.
Specyfikacja
Medium KNX: TP256
Napięcie znamionowe
AC 110 do 240 V, 50/60 Hz
DC 110 do 240 V
Pobór mocy: maks. 3 W
Złącza
KNX: Złączka przyłączeniowo-rozgałęźna
DALI: Zaciski śrubowe
Długość przewodu między bramką a urządzeniem
Ø 1,5 mm²:maks. 300 m
Ø 1,0 mm²:maks. 238 m
Ø 0,75 mm²:maks. 174 m
Ø 0,5 mm²:maks. 116 m
Przekrój przyłącza: maks. 4 mm²
Temperatura otoczenia:-5 °C do +45 °C
Dodatočné parametre
| Kategória: | Automatyka budynkowa-Bramka komunikacyjna |
|---|---|
| Záruka: | 2 roky |
