Generátor signálu osciloskopu 2 v 1 FNIRSI 1014D

Podrobný popis

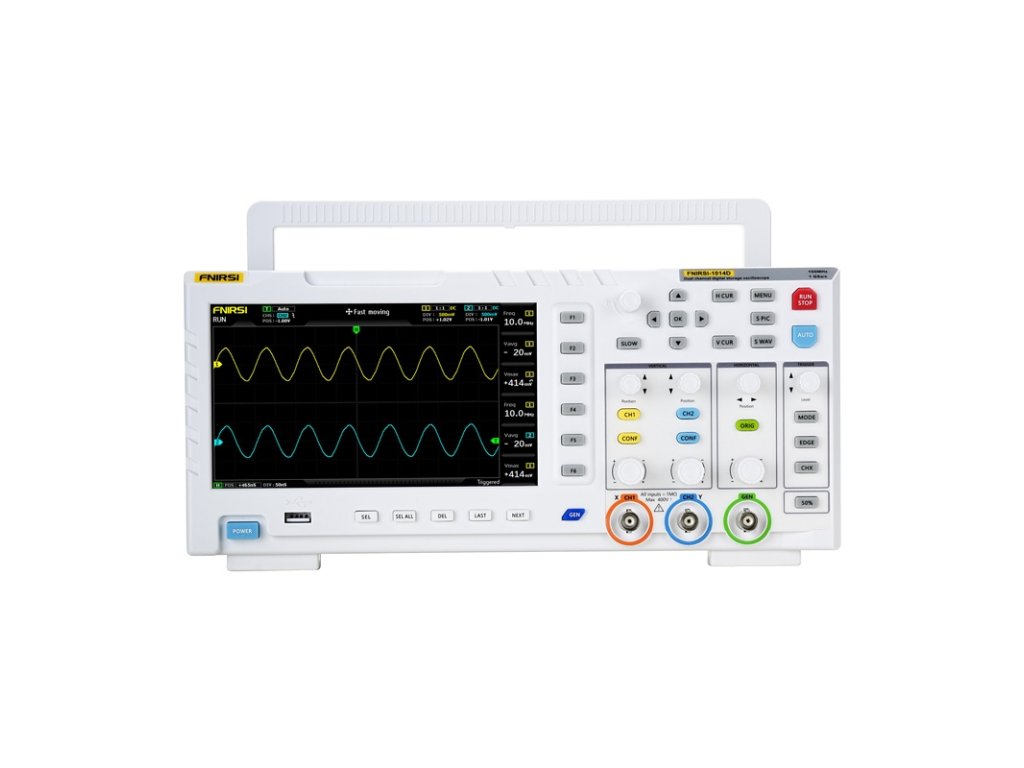

Generátor signálu osciloskopu 2 v 1 FNIRSI 1014D

FNIRSI 1014D je kompaktný digitálny osciloskop určený pre elektronické servisy, výskumné a vývojové oddelenia, technické vzdelávanie a hobby. Umožňuje súčasnú analýzu a generovanie signálu, čo výrazne rozširuje možnosti použitia pri diagnostike obvodov, testovaní prototypov alebo pri učení sa pracovať s priebehmi. Zariadenie má dva vstupné kanály s impedanciou 1 MΩ a podporuje šírku pásma 100 MHz pri vzorkovaní 1GSa/s. Obsluhu uľahčuje 7-palcový LCD displej s rozlíšením 800 × 480 px. Je možná automatická analýza, FFT, režim X-Y a záznam kurzora. K dispozícii je aj interná pamäť s kapacitou 1 GB s možnosťou uloženia až 1 000 priebehov a 1 000 snímok obrazovky a údaje možno jednoducho exportovať do počítača prostredníctvom USB.

Rýchla analýza signálu

Vysoká vzorkovacia frekvencia 1GSa/s a šírka pásma 100 MHz umožňujú podrobnú analýzu analógových a digitálnych signálov. Zariadenie tak dokáže zachytiť aj krátkodobé anomálie v tvare vlny. Režimy spúšťania zahŕňajú Auto, Single a Normal, čo umožňuje zariadeniu zachytávať rušivé impulzy aj bežné analógové signály, napríklad sínusoidy.

Zabudovaný generátor DDS

Integrovaný generátor signálov DDS podporuje 14 štandardných priebehov (vrátane sínusového, obdĺžnikového, pílového, trojuholníkového) s presným nastavením frekvencie v krokoch po 1 Hz. Použité riešenie umožňuje generovať signály s presnými parametrami na testovanie a simuláciu. Výstupný frekvenčný rozsah dosahuje až 10 MHz (pre sínusový priebeh), čo umožňuje testovať širokú škálu elektronických a signálových obvodov.

Funkcia zachytávania tvaru vlny

Funkcia "zachytenia výstupu" umožňuje uložiť časť alebo celý aktuálny priebeh z osciloskopu ako výstupný signál generátora. Možnosť uložiť až 1 000 vlastných signálov zvyšuje flexibilitu pri testovaní a analýze. Toto riešenie odlišuje FNIRSI 1014D od klasických ľubovoľných generátorov, ktoré sa spoliehajú výlučne na manuálne nastavenie signálu.

Prepäťová ochrana

Integrovaný modul vysokonapäťovej ochrany umožňuje zariadeniu bezpečne merať signály až do 400 V (so sondou x10), čím sa znižuje riziko poškodenia zariadenia počas meraní v systémoch napájaných zo siete. Funkcia ochrany funguje automaticky, takže pri náhodnom použití sondy bez prepnutia na x10 nehrozí poškodenie zariadenia.

Vysoko čitateľný displej

Farebný 7" TFT displej s rozlíšením 800 × 480 pixelov poskytuje jasné zobrazenie priebehov. Automatický režim a intuitívne rozhranie umožňujú rýchlo získať obraz signálu bez manuálneho nastavovania. Vďaka inteligentnému detekčnému algoritmu zariadenie automaticky nastaví úroveň spúšťania aj v prípade priebehov s viacerými sklonmi alebo tzv. mŕtvej zóny. Takéto riešenie šetrí čas a zabraňuje chybám pri interpretácii. Osciloskop môže do svojej internej pamäte s kapacitou 1 GB uložiť až 1 000 snímok a 1 000 priebehov. Údaje možno zobraziť ako miniatúry, čo uľahčuje rýchle prezeranie a výber. Rozhranie umožňuje používateľom zväčšovať, odstraňovať a exportovať záznamy bez toho, aby museli opustiť režim prehliadania.

Funkcie analýzy signálu

Vstavaná funkcia FFT a režim zobrazenia X-Y krivky umožňujú analyzovať harmonické a porovnávať amplitúdy a fázové posuny dvoch signálov. Sú to užitočné nástroje pri diagnostike elektronických obvodov. Okrem toho režim ručného merania kurzora umožňuje odčítať špičkovú hodnotu a frekvenciu bez potreby prepočítania stupnice, čo zvyšuje presnosť analýzy aj pri skreslených priebehoch. Prístroj používa špeciálny algoritmus na dekódovanie signálu číselníka, čím sa eliminuje problém chybných údajov spôsobených oxidáciou alebo opotrebovaním mechanizmu. Osciloskop pracuje správne aj v prípade poškodenia snímača.

Súčasťou dodávky je:

• Osciloskop FNIRSI 1014D 2 v 1
• 100 MHz sonda x2
• USB nabíjačka
• Používateľská príručka
