FNIRSI LCR-ST1 mini inteligentný digitálny pinzetový tester
Kód: 078676Podrobný popis

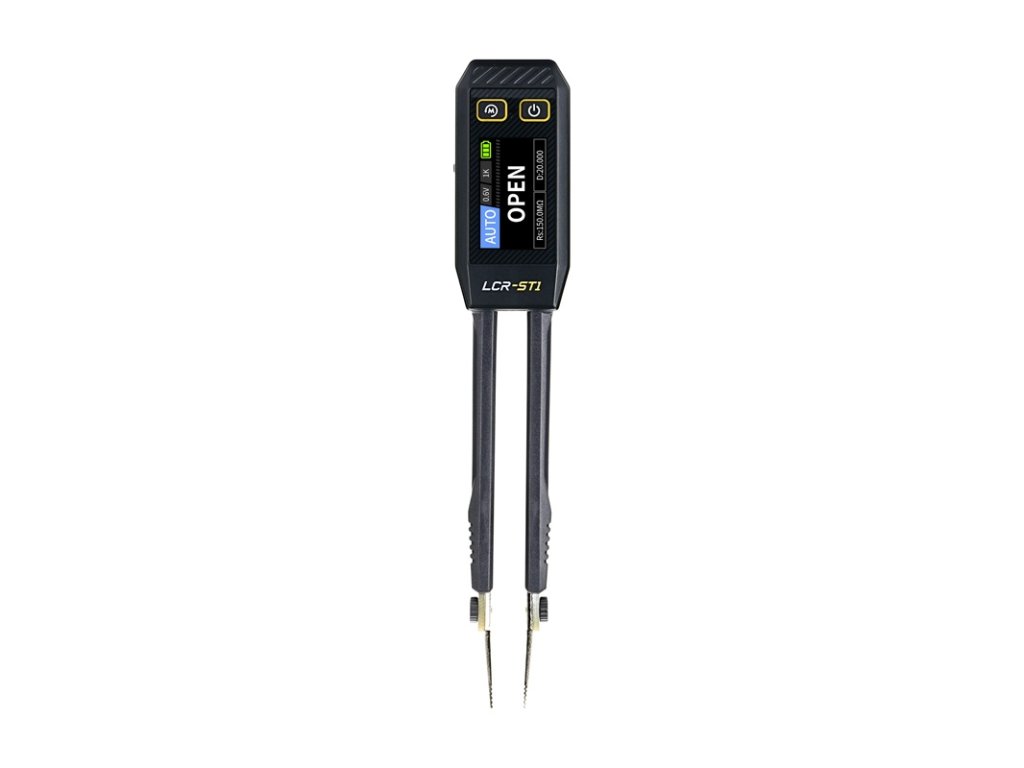

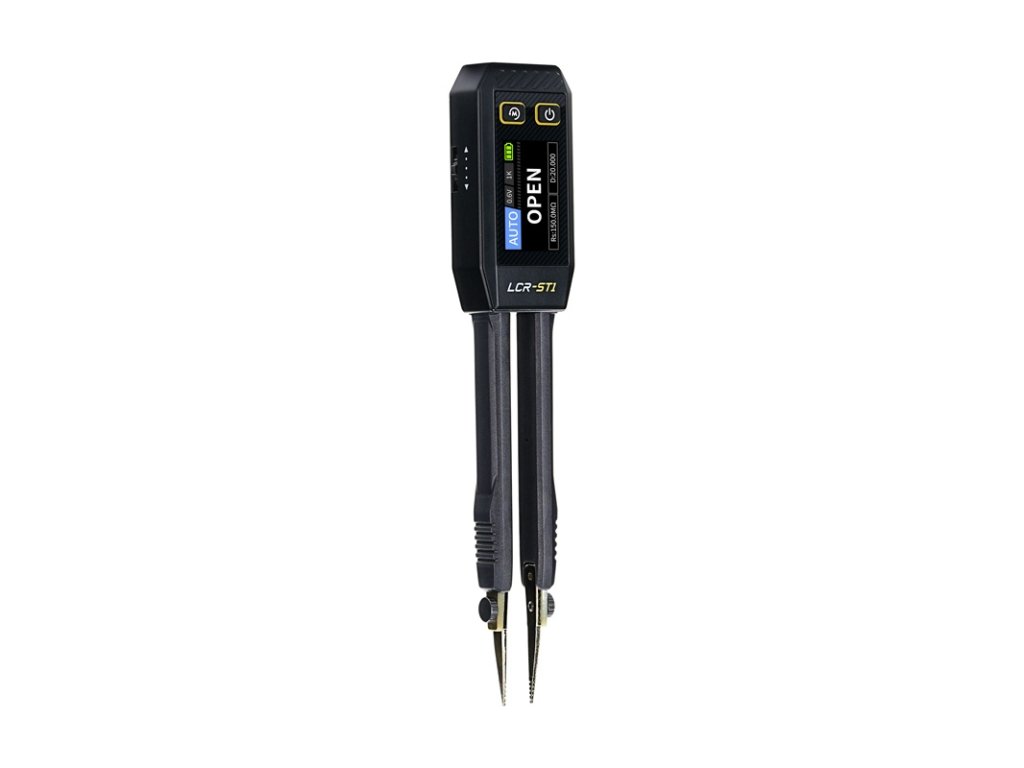

FNIRSI LCR-ST1 mini inteligentný digitálny pinzetový tester
FNIRSI LCR-ST1 je multifunkčný pinzetový merací prístroj na testovanie elektronických komponentov na povrchovú montáž. Podporuje meranie odporu, kapacity, indukčnosti, ESR, testovanie diód a meranie spojitosti obvodu. Ponúka 3 testovacie frekvencie (100 Hz, 1 kHz, 10 kHz), testovacie úrovne 0,3 V a 0,6 V RMS a zobrazenie ďalších parametrov, ako sú Q, D, Z a X. Vďaka kompaktnému dizajnu, vymeniteľným svorkám a rozhraniu USB-C je zariadenie ideálne pre laboratórne, servisné a výrobné aplikácie.
Automatický režim merania
Zariadenie automaticky rozpozná typ testovaného komponentu a zobrazí hlavné aj pomocné parametre. Toto riešenie uľahčuje prácu s viacerými komponentmi a eliminuje potrebu manuálneho prepínania režimov. Prístroj podporuje angličtinu a čínštinu.
Podrobná analýza
Merač FNIRSI LCR-ST1 meria nielen základné hodnoty (R, L, C), ale aj stratový činiteľ (D), impedanciu (Z), činiteľ kvality (Q), reaktanciu (X) a ekvivalentný sériový odpor (ESR). Takáto funkcia umožňuje komplexnú diagnostiku komponentov. Rozsahy merania zahŕňajú kapacitu od 1 pF do 22 mF, indukčnosť od 1 µH do 10 H a odpor od 10 mΩ do 10 MΩ.
Obrazovka a ergonómia ovládania
Na 1,14" HD displeji sú údaje prezentované prehľadným spôsobom. Intuitívne menu, tlačidlá so silikónovými prekrytiami a bočný volič zlepšujú ovládanie. Funkcia ukladania údajov navyše umožňuje exportovať merania do súboru Excel prostredníctvom USB. Na displeji sa súčasne zobrazujú 2 parametre merania, čo urýchľuje analýzu. Pozlátené hroty pinzety sú vymeniteľné - sada obsahuje klasický rovný hrot aj zahnutý typ "háčika". Vďaka tomu je nástroj vhodný na rôzne aplikácie - aj na ťažko prístupných miestach. Zabudovaný magnet umožňuje dočasne prilepiť meter na kovové povrchy.
Výkon a mobilita
Nabíjateľná lítium-iónová batéria s kapacitou 250 mAh poskytuje dlhú dobu prevádzky a nabíjanie prebieha prostredníctvom portu USB-C. Funkcia automatického vypnutia šetrí energiu, keď sa nevykonáva žiadna činnosť. Celé to váži len 41 g, takže zariadenie sa pohodlne prenáša.
Súčasťou balenia:
- FNIRSI LCR-ST1 Multifunkčný pinzometrický merač
- Zakrivené hroty (1 pár)
- Magnetický stojan
- USB kábel na nabíjanie
- Používateľská príručka
| Výrobca | FNIRSI |
|---|---|
| Model | LCR-ST1 |
| Displej | Farebná obrazovka 1,14" |
| Nabíjacie rozhranie | USB typu C, 5V/1A |
| Napájanie | Nabíjateľná lítiová batéria s kapacitou 250 mAh |
| Rozmery | 28 × 19 × 150 mm |
| Hmotnosť | 41 g |
| Rozsah merania kapacity | 1 mF - 22 mF (100 Hz, 1 kHz ±5 %) 1 µF - 1 mF (100 Hz, 1 kHz, 10 kHz ±2 %) 1 nF - 1 µF (100 Hz ±2 %, 1 kHz a 10 kHz ±0,5 %) 1 pF - 1 nF (1 kHz a 10 kHz ±2 %) |
| Rozsah merania indukčnosti | 1 H - 10 H (100 Hz, 1 kHz ±5 %) 1 mH - 1 H (všetky frekvencie ±2 %) 10 µH - 1 mH (100 Hz ±2 %, 1 kHz a 10 kHz ±0,5 %) 1 µH - 10 µH (10 kHz ±2 %) |
| Rozsah merania odporu | 1 MΩ - 10 MΩ (100 Hz, 1 kHz ±5 %) 1 kΩ - 1 MΩ (100 Hz, 10 kHz ±1 %, 1 kHz ±0,5 %) 1 Ω - 1 kΩ (všetky frekvencie ±0,5-1 %) 10 mΩ - 1 Ω (všetky frekvencie ±2 %) |
| Skúška diód | Vodivé napätie: 0,7 V |
Dodatočné parametre
| Kategória: | Meracie nástroje |
|---|---|
| Záruka: | 24 mesiacov |
| Hmotnosť: | 0.169 kg |
| EAN: | 5907085526966 |
| Stiahnuť manuál: | https://files.innpro.pl/FNIRSI/5907085526966 |
