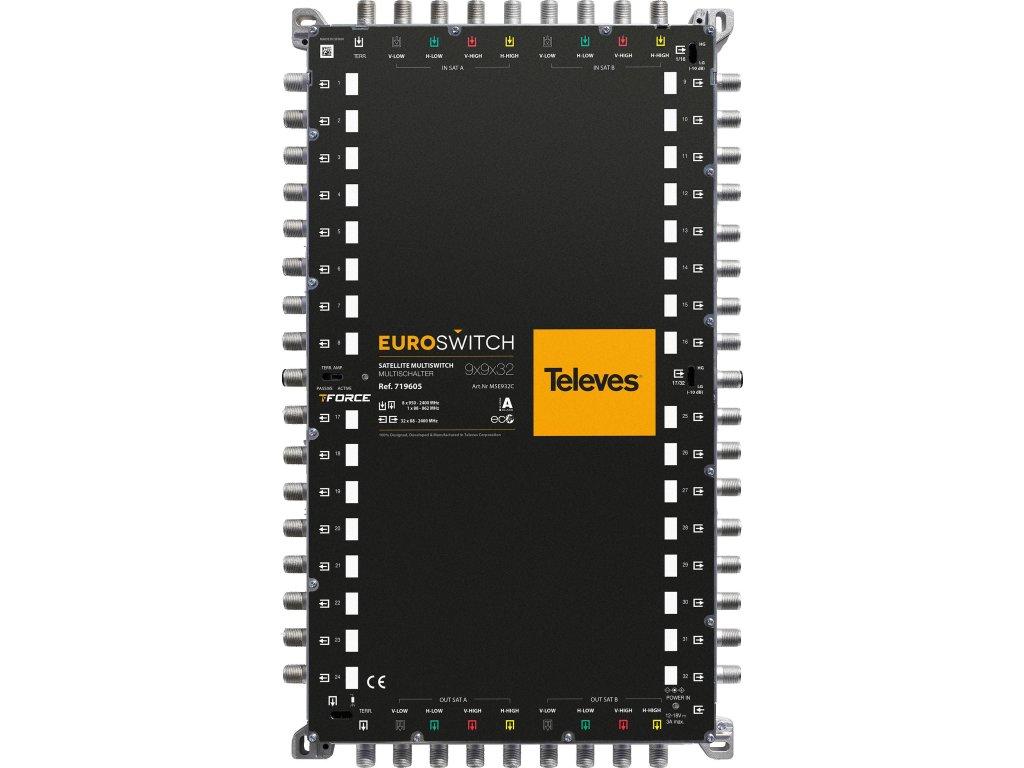

EUROSWITCH 9x9x32 "F" KOŃCOWY/KASKADA ref. 719605
Kód: 35574Podrobný popis
EUROSWITCH 9x9x32 "F" KOŃCOWY/KASKADA ref. 719605
Najważniejsze cechy
- Bardzo kompaktowe wymiary i waga, nawet w modelach z dużą liczbą wyjść
- Bardzo niskie straty przelotowe i w odgałęzieniu
- Wysokie ekranowanie (klasa A). Obudowa wykonana z odlewu (zamak)
- Przełącznik do przełączania między trybami kaskadowym i końcowym
- Doskonała izolacja pomiędzy wejściami i wyjściami
- Wyposażone w technologię TForce - naziemny poziom wyjściowy jest automatycznie dostosowywany (TERR. AMP. ACTIVE) do optymalnego poziomu
- Przełącznik Low Gain (LG) / High Gain (HG) 10dB do tłumienia sygnału na wejściu satelitarnym dla każdej grupy 8 użytkowników
- Dwie opcje zasilania: z zasilacza lub z kaskady poprzez wejścia lub wyjścia satelitarne
- Niskie zużycie prądu w standardowych warunkach. Ponadto tryb ECO zmniejsza zużycie w miarę zmniejszania się liczby podłączonych użytkowników
- Szeroki zakres zasilania 12-18V, dzięki czemu są kompatybilne z większością istniejących systemów
- Przejście zasilania między wszystkimi wejściami i kaskadami
- Identyfikacja (kolory) na wejściu i wyjściu
- 100% europejski design, jakość i produkcja
Opis
Kompaktowy multiswitch wyposażony w 9 wejść (1 wejście naziemne oraz 8 wejść dla dwóch satelitów, każde z czterema polaryzacjami) i 32 wyjścia użytkownika.
Kompaktowa i zoptymalizowana konstrukcja elektroniczna zapewnia bardzo niskie straty przelotowe oraz w odgałęzieniu. Pozwala to zmniejszyć ilość wymaganych wzmacniaczy do zastosowania w kaskadzie i uzyskać lepiej zbalansowany sygnał, nawet w dużych zbiorczych instalacjach.
Zastosowanie jako multiswitch końcowy (topologia gwiazdy) lub kaskadowy (ustawienie za pomocą przełącznika). Wyposażony w przełącznik do aktywacji technologii TForce, która automatycznie dostosowuje sygnał naziemny i utrzymuje go na stałym poziomie pomimo różnic w odbiorze.
Specyfikacja techniczna
Liczba wejść 9
Liczba wyjść kaskadowych 9
Liczba wyjść użytkownika 32
Zakres częstotliwości TERR. MHz 88 ... 862
Zakres częstotliwości SAT. MHz 950 ... 2400
Poziom wejściowy TERR. dBµV 80 ... 110
Poziom wejściowy SAT. dBµV 65 ... 112
Straty przejścia TERR. dB < 5
Straty przejścia SAT. dB 4 ... 6,5
Straty odgałęzienia TERR. Aktywny dB 3
Straty odgałęzienia TERR. Pasywny dB 35
Straty odgałęzienia SAT. HG dB 0
Straty odgałęzienia SAT. LG dB 14 ... 8
Poziom wyjściowy 10Ch DVB-T dBµV 78
Izolacja H/V dB > 50
Izolacja użytkownika dB > 30
Napięcie zasilania Vdc 12 ... 18
Maks. prad (PSU - TERR ACT.) mA 115 *1
Maks. prad (PSU - TERR PAS.) mA 5
Maks. prad (STB) mA 85
Temperatura pracy °C -5 ... 45
Stopień ochrony (IP) 20
Waga netto: 1.221 g
Waga brutto: 1.221 g
Szerokość: 210 mm
Wysokość: 353 mm
Głębokość: 45 mm
Dodatočné parametre
| Kategória: | RTV-Multiswitche-końcowe |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 2 kg |
| EAN: | 8424450223925 |
| DiSEqC: | bd |
| Ilość wejść: | 9 |
| Ilość wyjść: | 32 |
| Rodzaj zasilacza: | Zewnętrzny |
| Separacja pomiędzy wejściami/wyjściami: | 0 |
| Tłumienie: | 0 |
| Wzmocnienie: | 112 |
