Moduł wejść - czujnik WiFi

„BleBox inputSensorQ” to miniaturowy smart czujnik WiFi z czterema niezależnymi wejściami. Idealnie sprawdzi się wszędzie tam, gdzie chcemy dodać do automatyki BleBox dowolny czujnik lub urządzenie innego producenta.

Dzięki czujnikowi stanu „BleBox inputSensorQ” w prosty sposób można rozszerzyć możliwości systemu BleBox lub zintegrować istniejący system innego producenta z automatyką BleBox.

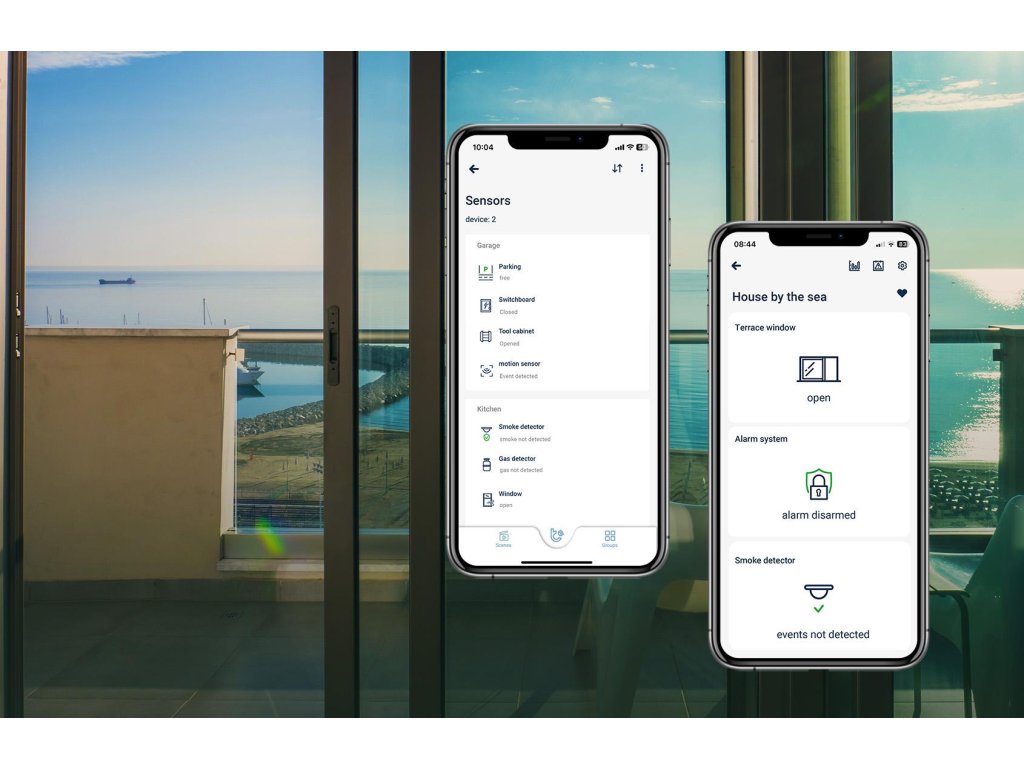

Bezpłatna aplikacja wBox, dostępna na smartfony i komputery, umożliwia odczyt danych z wielu modułów jednocześnie z każdego miejsca na świecie.

Czujniki bezpieczeństwa

Moduł wejść WiFi „BleBox inputSensorQ” umożliwia odczyt sygnału stanu (tzw. „alarm” – NO lub NC) oraz sygnału sabotażu (tzw. „tamper” – NO lub NC) z różnego rodzaju czujników i detektorów bezpieczeństwa.

Dzięki temu może współpracować z już istniejącymi urządzeniami, takimi jak czujniki ognia, dymu, czadu, gazu ziemnego (LNG) czy gazu płynnego (LPG).

Czujniki domowe i przemysłowe

Moduł wejść WiFi „BleBox inputSensorQ” umożliwia odczyt sygnałów stanu (NO lub NC) z różnego rodzaju czujników stosowanych w domach, biurach oraz w przemyśle.

Dzięki temu może współpracować z już istniejącymi urządzeniami, takimi jak czujniki ruchu i obecności, detektory przepływu cieczy, nacisku, czujniki zajętości miejsca parkingowego, napełnienia zbiornika czy poziomu szamba.

We współpracy z różnymi sensorami, możliwe jest nawet stworzenie takich rozwiązań jak czujnik poczty w skrzynce na listy.

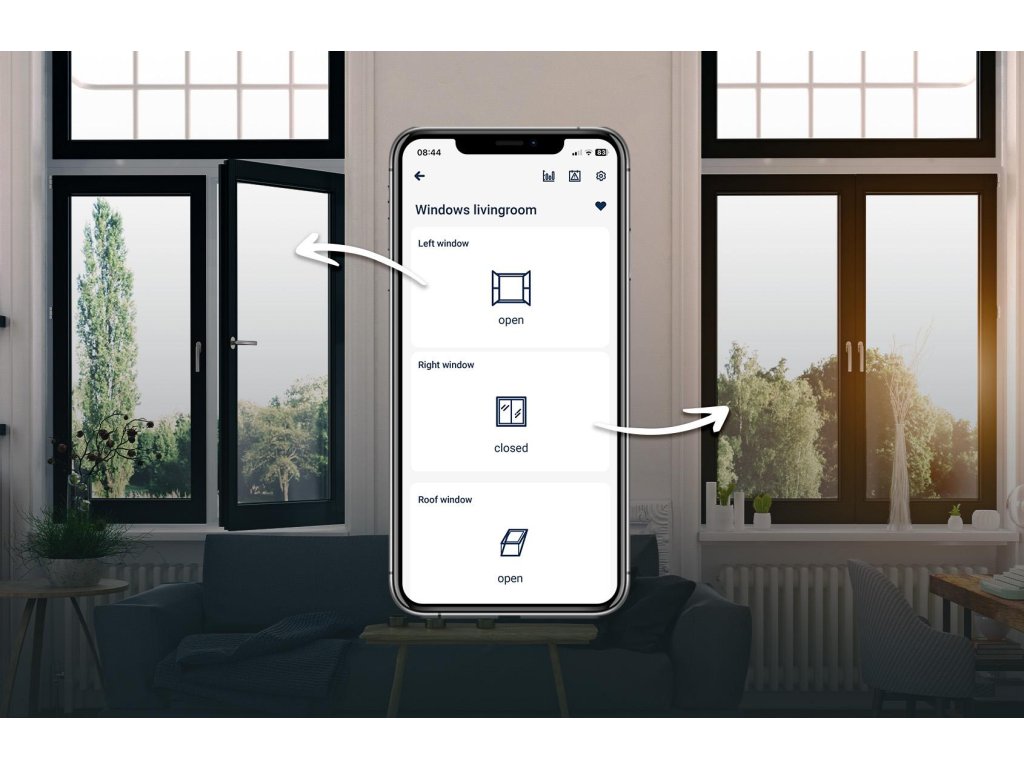

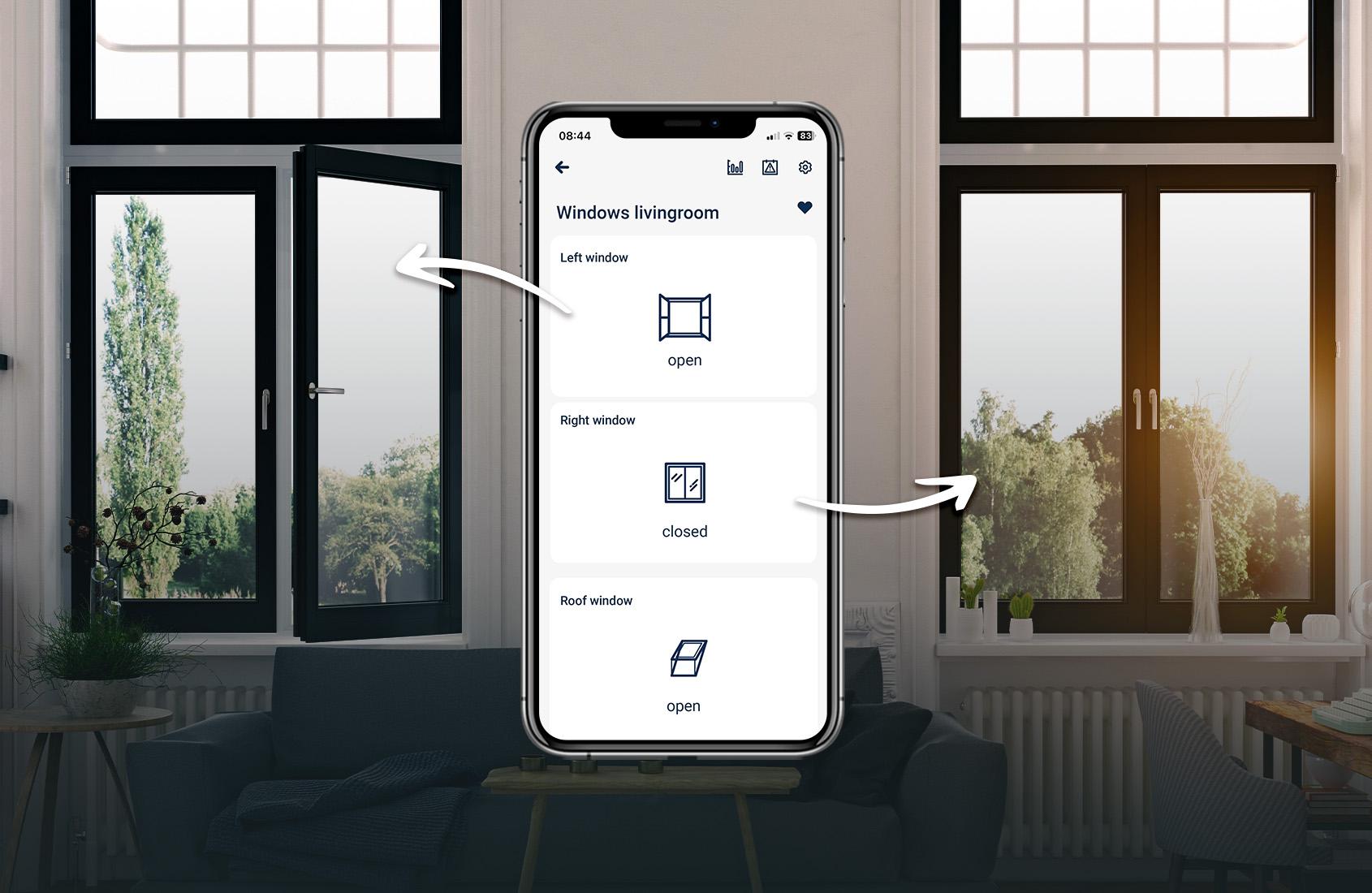

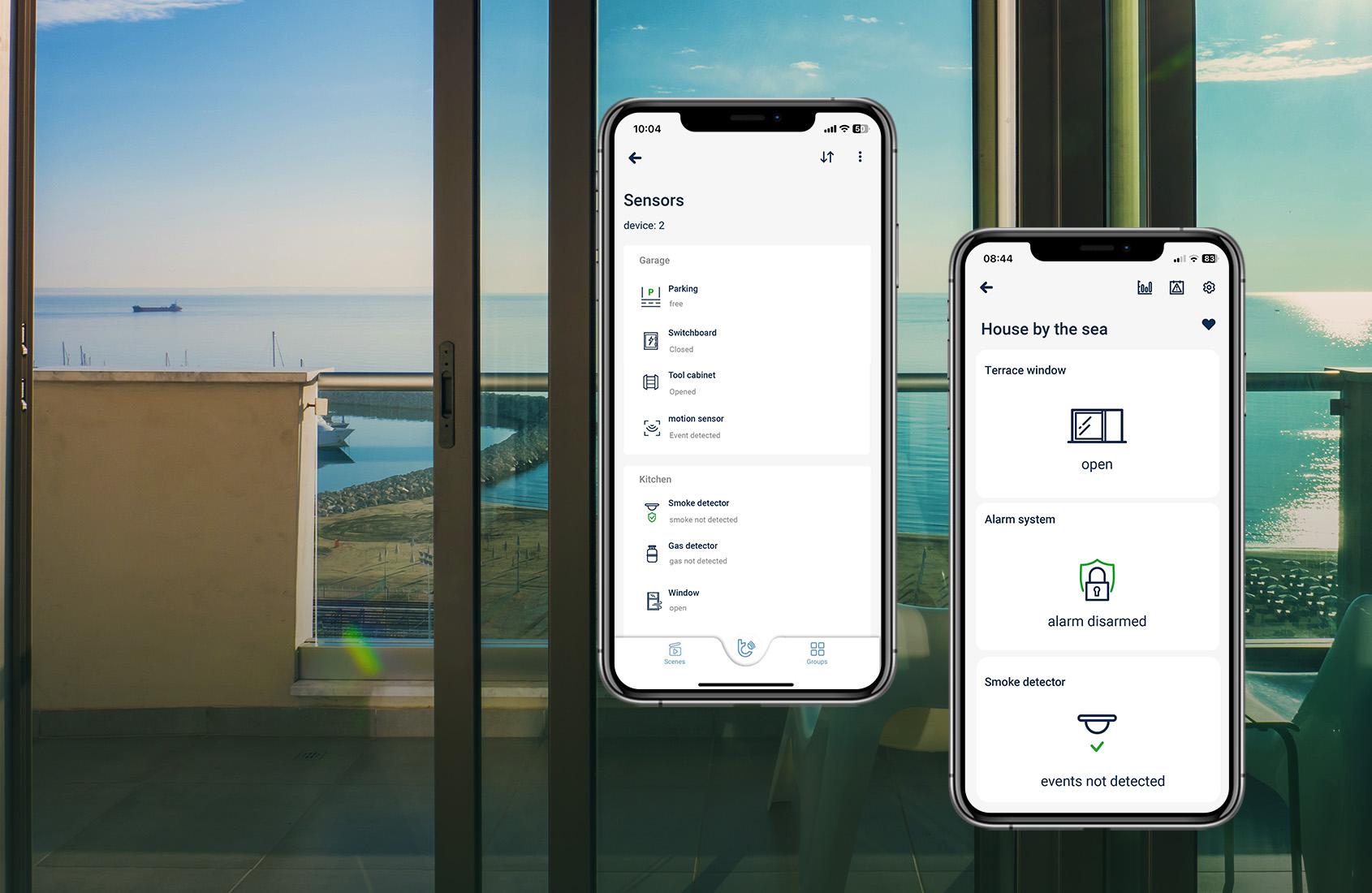

Stan otwarcia okien i drzwi

Moduł wejść WiFi „BleBox inputSensorQ” umożliwia odczyt stanu kontaktronów i czujników indukcyjnych, które są fabrycznie montowane przez producentów stolarki okiennej lub drzwiowej.

Pozwala to na bieżące monitorowanie stanu otwarcia okien oraz drzwi tarasowych, balkonowych lub wejściowych.

Ponadto może być użyty również do monitorowania stanu otwarcia furtek, bram, boksów w stajni, bram zagrodowych dla zwierząt, szuflad, szafek z lekami czy skrzynek elektrycznych lub szaf informatycznych.

Integracja z innymi urządzeniami

Moduł wejść WiFi „BleBox inputSensorQ” umożliwia integrację z różnymi urządzeniami elektrycznymi i elektronicznymi, co pozwala rozszerzyć system BleBox o informacje z innych urządzeń lub zewnętrznych systemów automatyki.

Przykłady zastosowań:

• Podłącz wejścia czujnika do wyjść centrali alarmowej, aby w aplikacji wBox sprawdzić, czy alarm jest uzbrojony lub odczytać stan alarmowych czujek ruchu.
• Podłącz wejście czujnika do dedykowanego złącza kamery lub wideodomofonu, aby odczytać wcześniej skonfigurowany sygnał „alarm”.

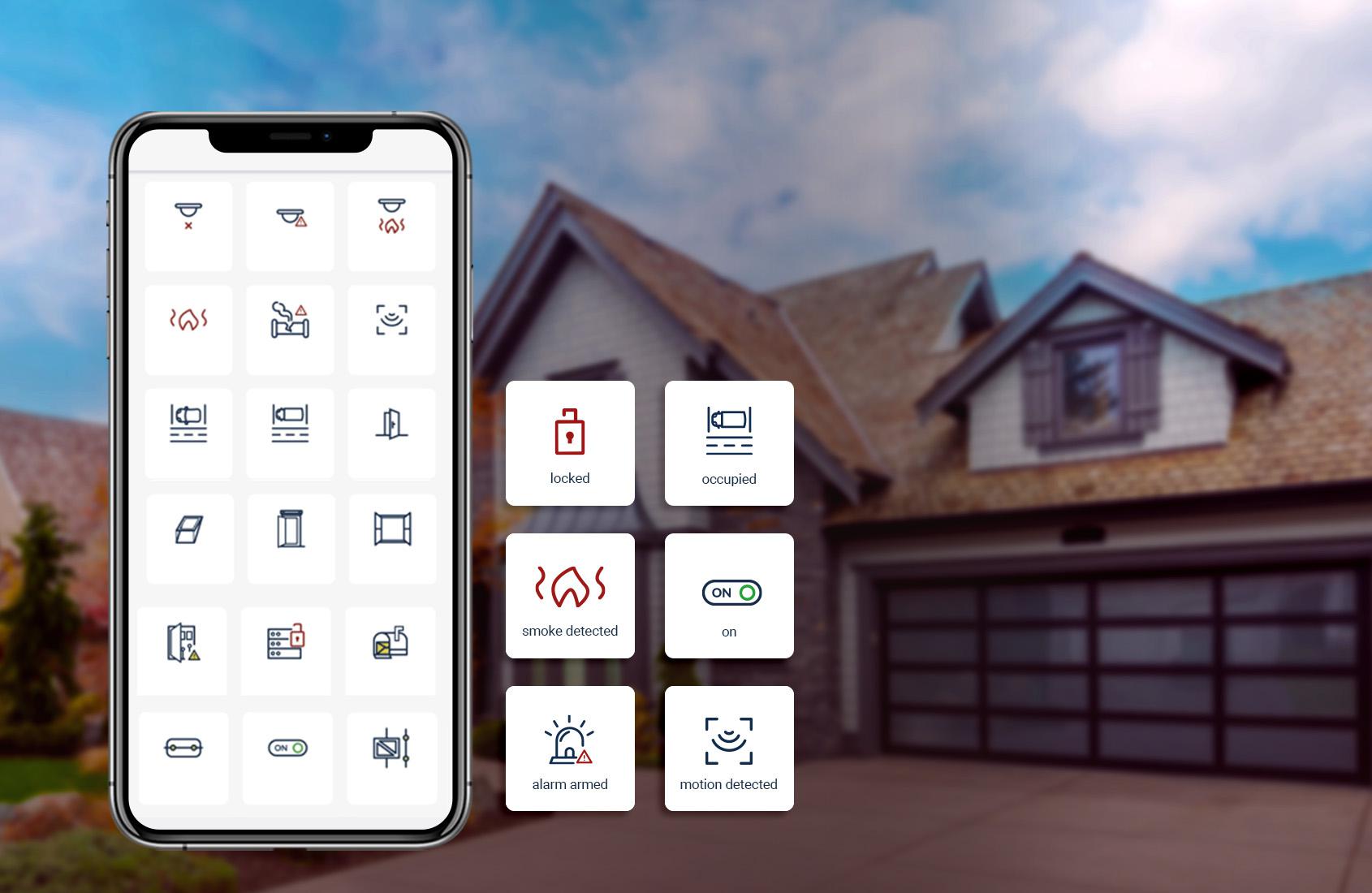

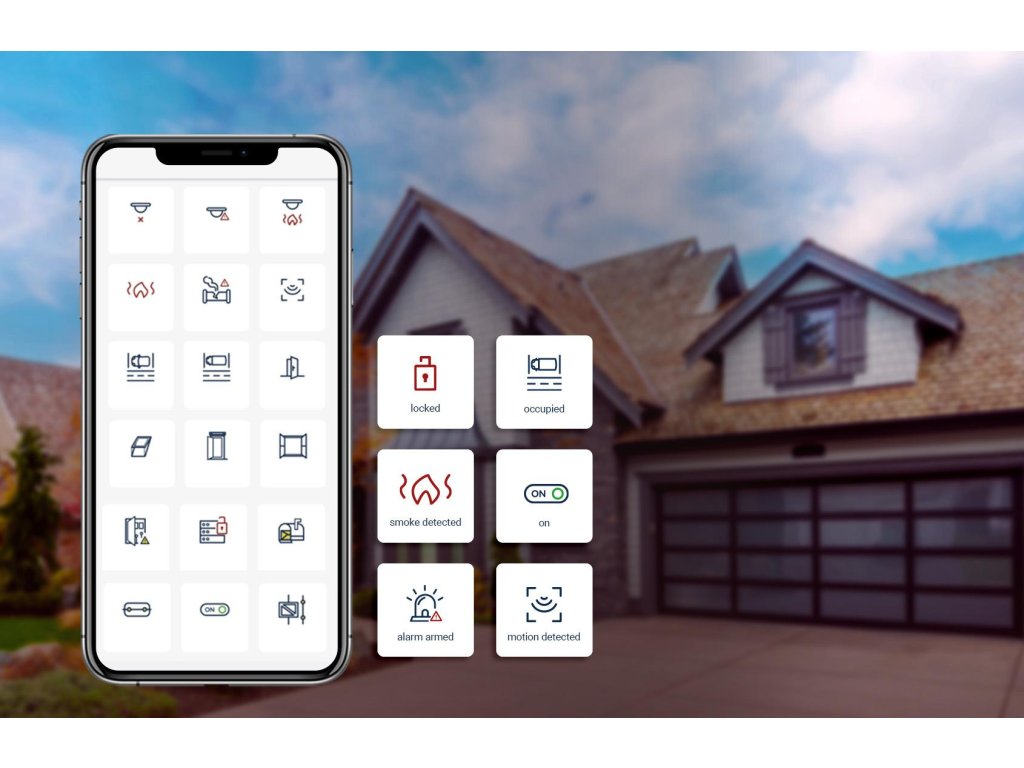

Dopasuj interfejs, UI/UX!

Urządzenie oferuje szeroki zestaw dwustanowych ikon w aplikacji wBox, co pozwala dopasować ikonę do konkretnego zastosowania. Dzięki temu interfejs staje się bardziej czytelny i intuicyjny – użytkownik w prosty sposób rozpoznaje urządzenie oraz jego stan po ikonie, bez czytania nazwy lub opisu stanu.

Dodatkowo, wraz ze zmianą ikony automatycznie dopasowuje się opis wykrywanych stanów, np.:

• włączony / wyłączony
• wykryto zdarzenie / brak zdarzeń
• alarm uzbrojony / alarm rozbrojony
• wykryto wyciek gazu / wszystko w porządku
• wykryto dym / wszystko w porządku
• otwarte / zamknięte
• miejsce zajęte / miejsce wolne

Automatyka, akcje

Smart sensor WiFi „BleBox inputSensorQ” umożliwia nie tylko monitorowanie stanu urządzeń i czujników, ale także tworzenie funkcjonalnych scenariuszy automatyki domowej.

Na podstawie odczytanych sygnałów możliwe jest bezprzewodowe sterowanie innymi urządzeniami BleBox.

Przykładowe scenariusze automatyzacji:

• Po odczytaniu sygnału uzbrojenia alarmu, automatycznie zamknij wszystkie rolety w domu
• Po odczytaniu sygnału uzbrojenia alarmu, automatycznie wyłącz całe oświetlenie w domu
• Po odczytaniu sygnału wykrycia dymu, automatycznie uruchom syrenę alarmową oraz system oddymiania
• Po odczytaniu sygnału wykrycia gazu, automatycznie uruchom syrenę alarmową, wentylację oraz zamknij zawór gazowy
• Po odczytaniu sygnału z rzutnika – automatycznie rozwiń ekran po jego włączeniu i zwiń po jego wyłączeniu
• Po odczytaniu sygnału otwarcia okna – jeżeli okno jest otwarte dłużej niż 5 minut to wyłącz klimatyzator
• Po odczytaniu sygnału otwarcia drzwi balkonowych – wyślij rozkaz aby wyłączyć harmonogram rolety (tak aby np. nie zostać zamkniętym na tarasie)

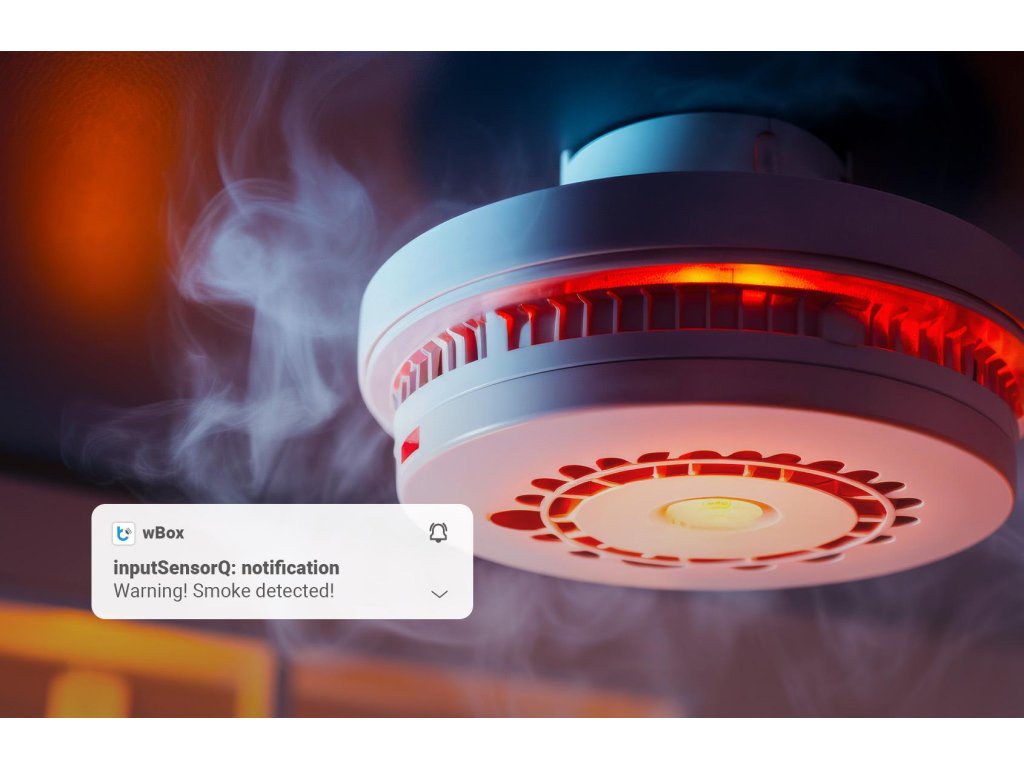

Powiadomienia, ostrzeżenia

Smart czujnik WiFi „BleBox inputSensorQ” umożliwia wysyłanie ostrzeżeń, powiadomień typu „push” bezpośrednio na smartfon.

Dodatkowo, możliwe jest spersonalizowanie treści powiadomień, co pozwala dopasować komunikaty do własnych potrzeb.

Przykłady własnych powiadomień:

• „Aktywowano alarm!”
• „Uwaga! Wykryto dym!”
• „Uwaga! Wykryto duże stężenie gazu!”
• „Alarm został rozbrojony!”
• „Wykryto ruch w ogrodzie!”
• „Szambo jest niemal pełne”
• „Uwaga! Otworzono rozdzielnicę elektryczną!”
• „Miejsce parkingowe zostało zajęte”
• „Zagroda dla zwierząt została otwarta”
• „Drzwi balkonowe zostały otwarte”
• „Okno w salonie jest otwarte dłużej niz 2 godziny”
• „Urządzenie działa dłużej niż 3 godziny”
• „Otrzymano list – sprawdź skrzynkę pocztową”

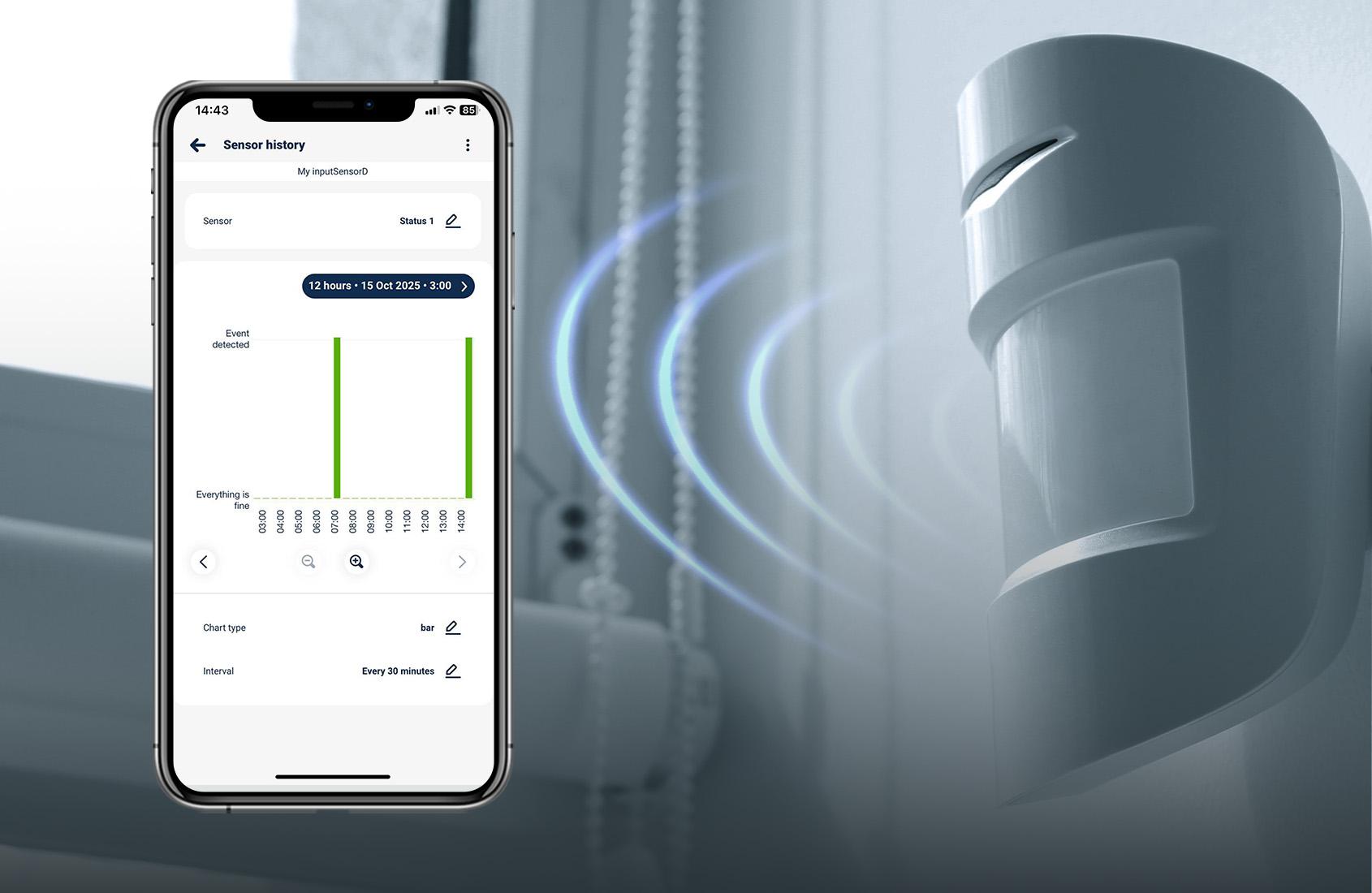

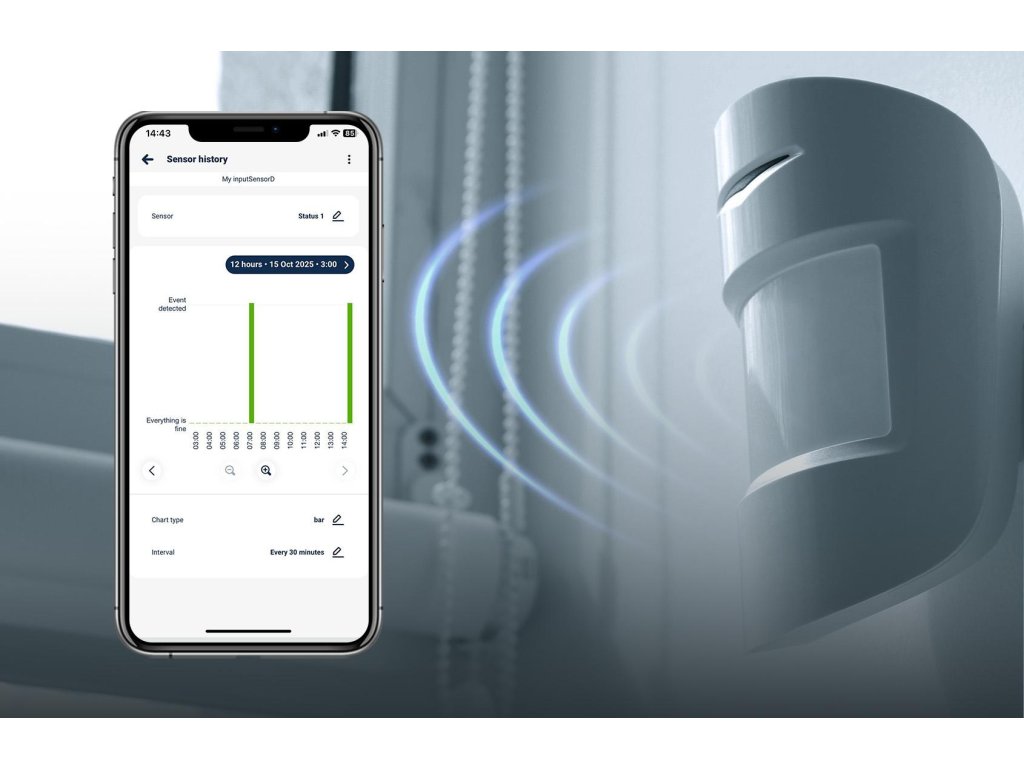

Dane historyczne, wykres stanu

W aplikacji wBox można przeglądać historyczne dane.

Dane archiwalne dostępne są aż do 12 miesięcy wstecz i prezentowane na interaktywnym wykresie, co ułatwia analizę zmian w czasie.

Dla zaawansowanych użytkowników dostępna jest opcja eksportu danych do plików w formatach:

• „.csv”
• „.xlsx” (Excel)

Dzięki temu możliwe jest łatwe przetwarzanie, porównywanie oraz archiwizowanie pomiarów w zewnętrznych systemach i narzędziach analitycznych.

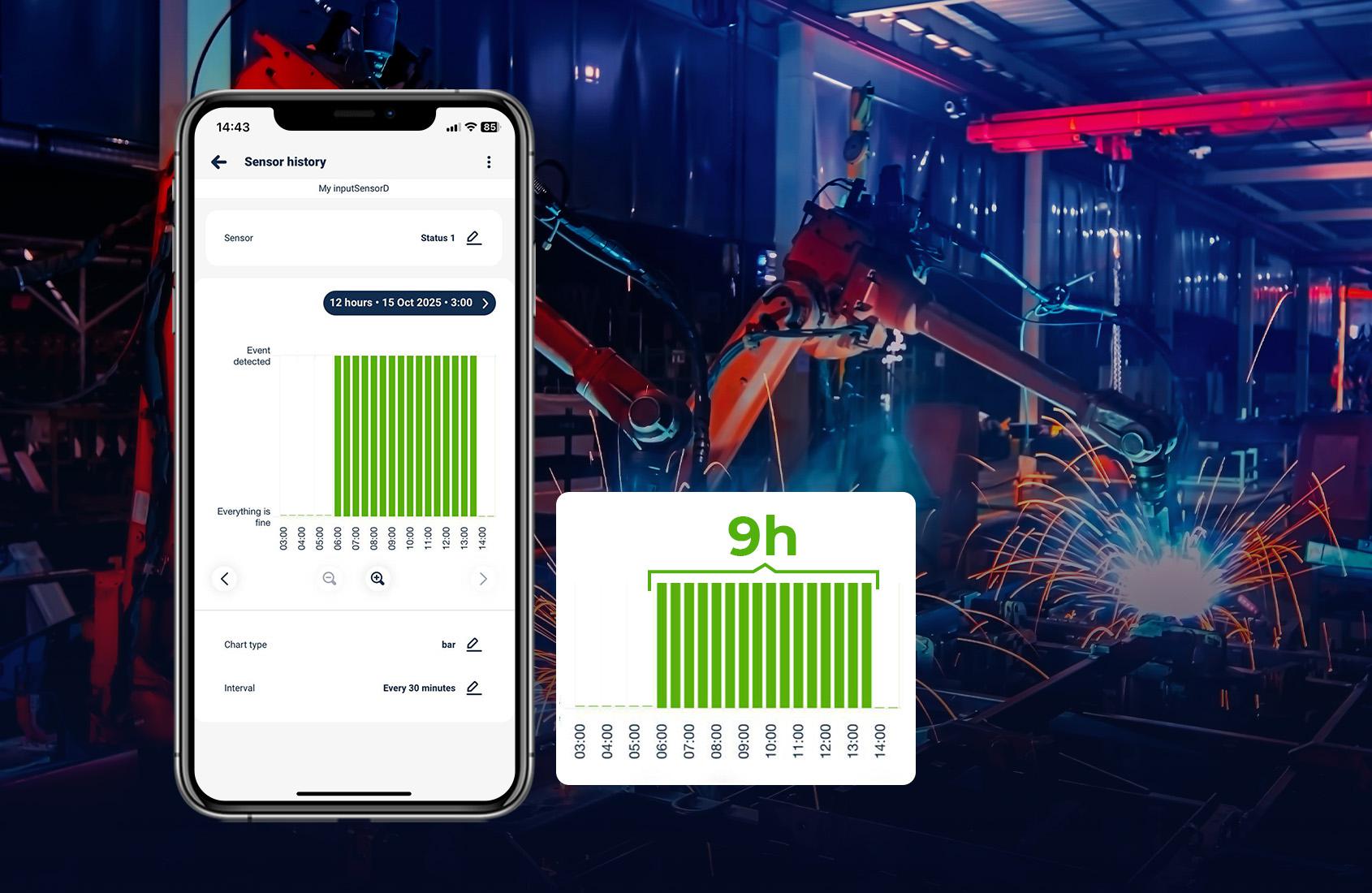

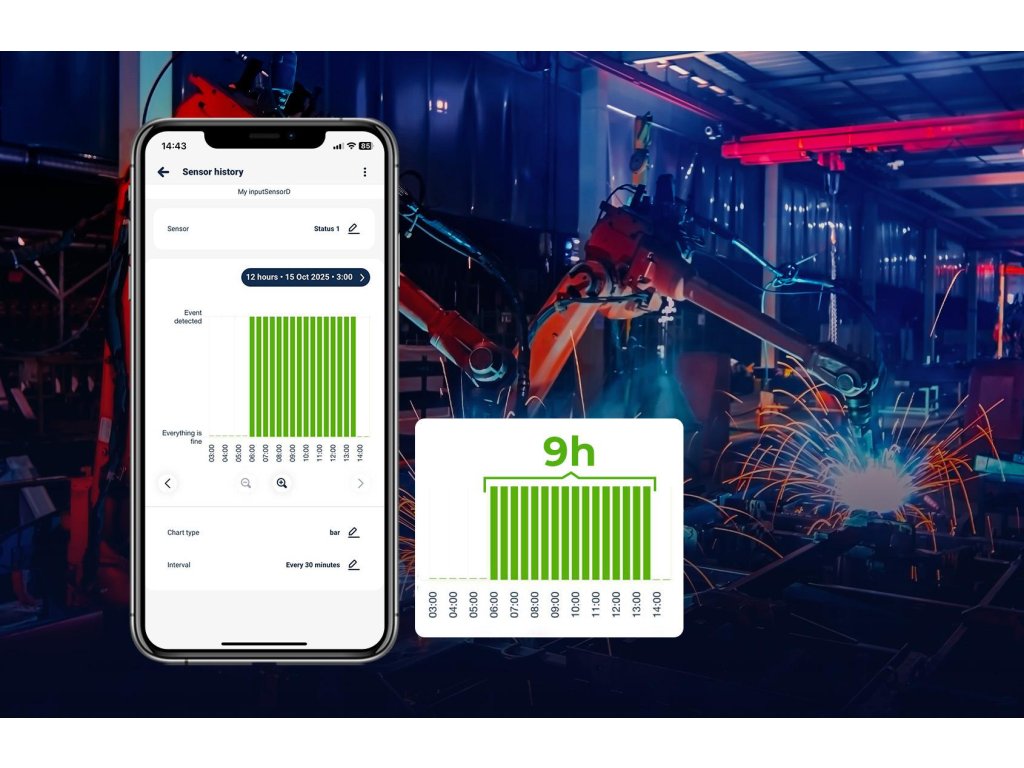

Monitorowanie czasu pracy

Podłączenie wyjścia stanu pracy lub napięcia zasilania do wejścia czujnika WiFi „BleBox inputSensorQ” umożliwia zbieranie danych o czasie pracy podłączonego urządzenia elektrycznego lub elektronicznego.

Interaktywne wykresy z danymi historycznymi pozwalają szybko sprawdzić czas pracy urządzenia w ciągu dnia, tygodnia lub miesiąca, co ułatwia analizę i planowanie przeglądów okresowych.

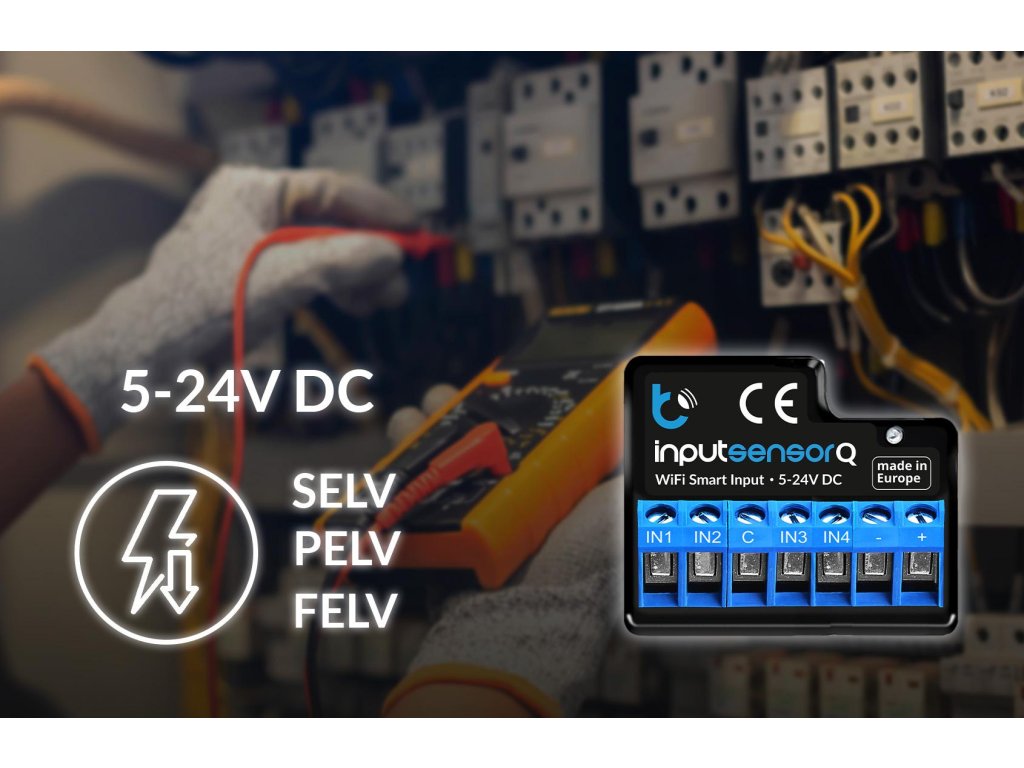

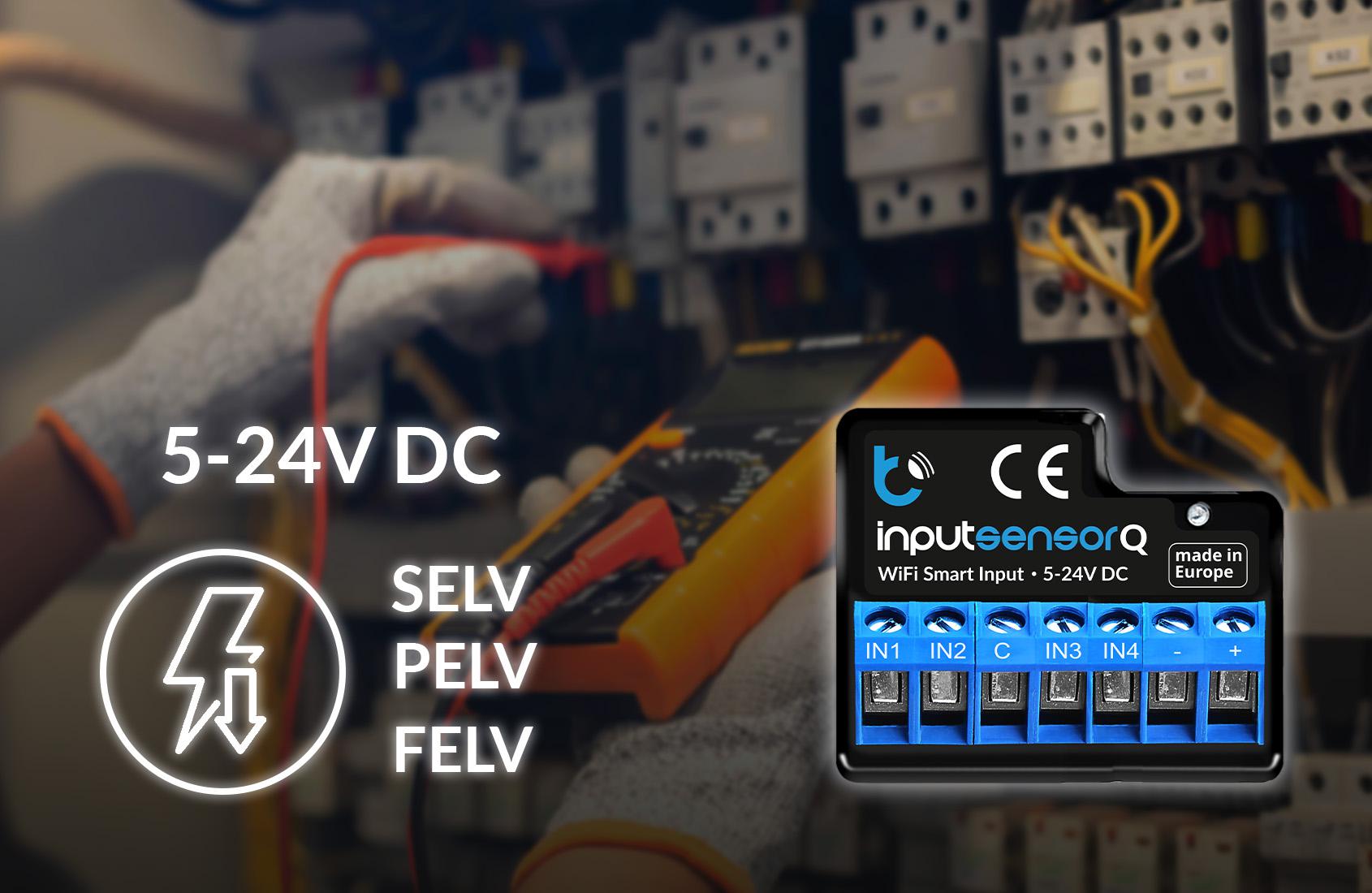

Bezpieczne zasilanie!

Czujnik WiFi „BleBox inputSensorQ” zasilany jest bezpiecznym napięciem 5-24V DC, co pozwala na pracę w układach FELV, PELV i SELV.

Obsługa ELV (extra low voltage) na zasilaniu oraz wejściach modułu sprawia, że „inputSensorQ” doskonale sprawdzi się zarówno w automatyce domowej, jak i w bardziej zaawansowanych systemach przemysłowych.

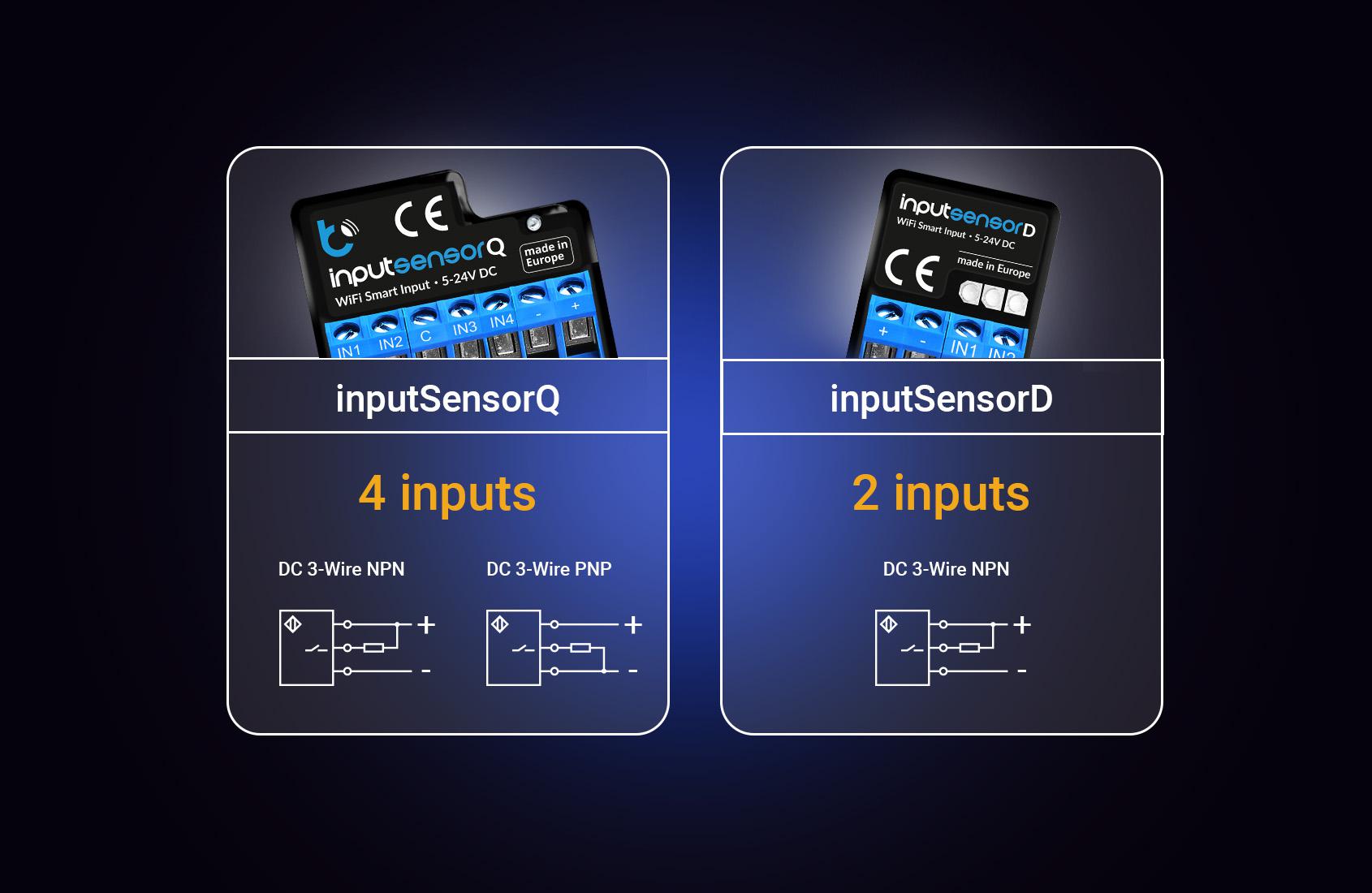

Bezpotencjałowe wejścia

W odróżnieniu od „BleBox inputSensorD”, czujnik „BleBox inputSensorQ” posiada aż 4 wejścia.

Dodatkowo, wejścia są bezpotencjałowe, co umożliwia podłączenie praktycznie każdego czujnika 5-24V DC dostępnego na rynku – zarówno czujników typu NPN, jak i PNP.

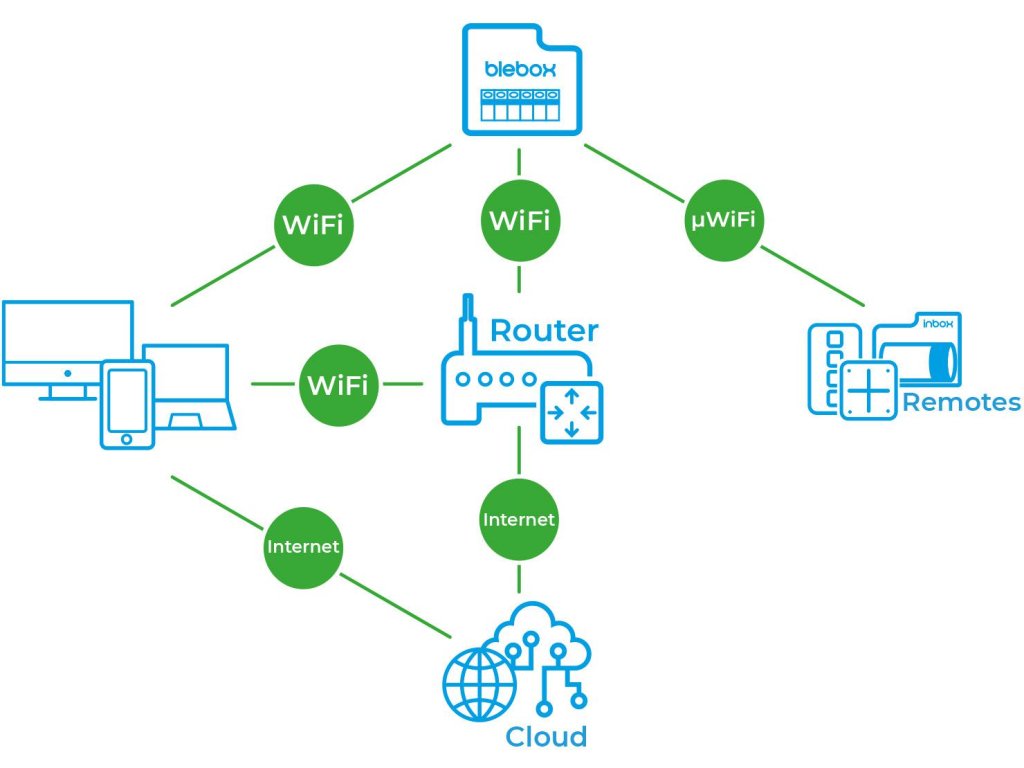

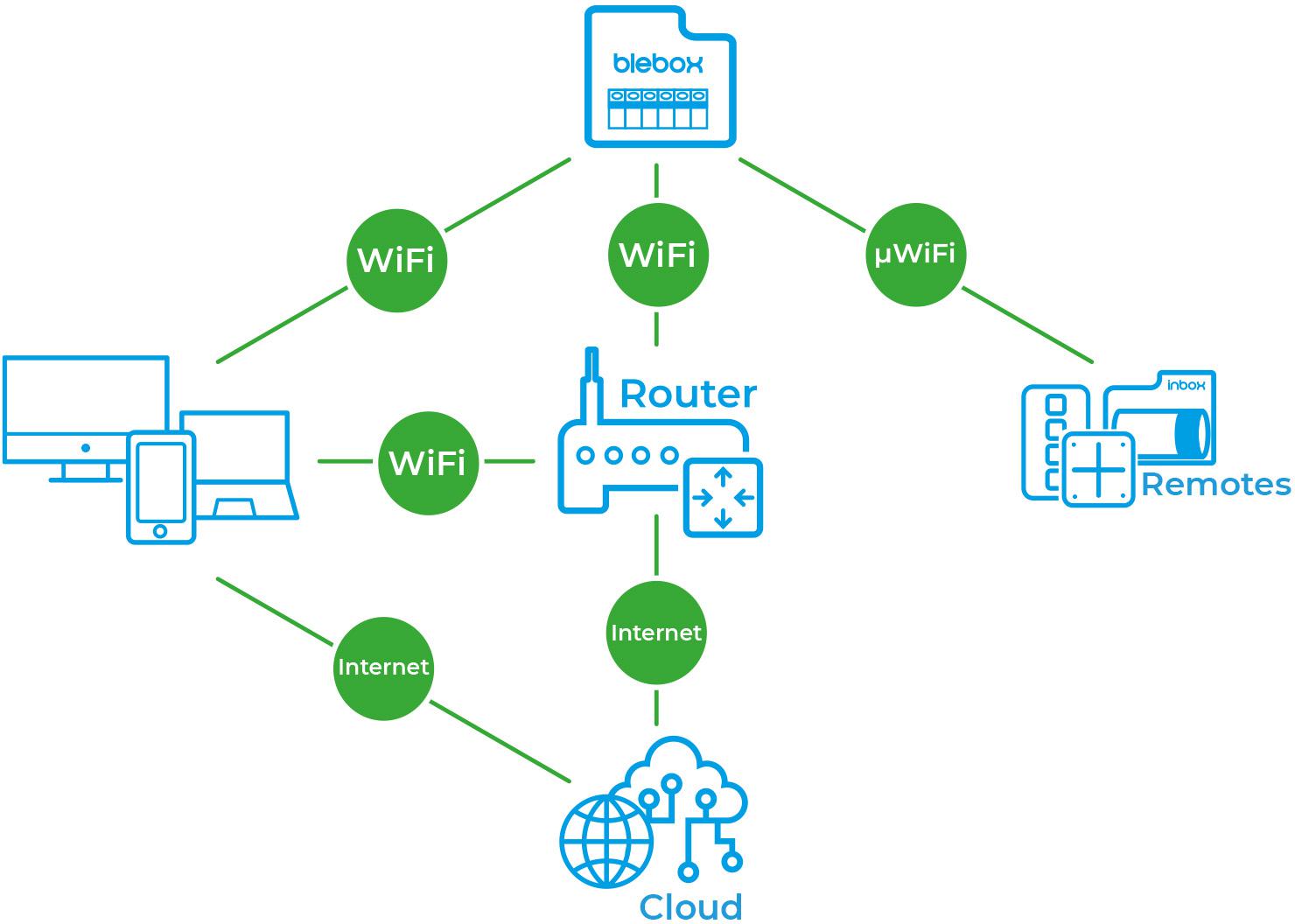

Bezpośrednio, lokalnie lub zdalnie

Urządzenie WiFi „BleBox inputSensorQ” oferuje możliwość komunikacji na trzy sposoby:

• Bezpośrednio – przez sieć WiFi nadawaną przez sam sterownik
• Lokalnie – przez domową sieć WiFi, bez dostępu do Internetu
• Zdalnie – z dowolnego miejsca na świecie, dzięki darmowej chmurze BleBox

Dzięki lokalnej komunikacji automatyzacje działają niezawodnie, nawet w przypadku awarii Internetu.

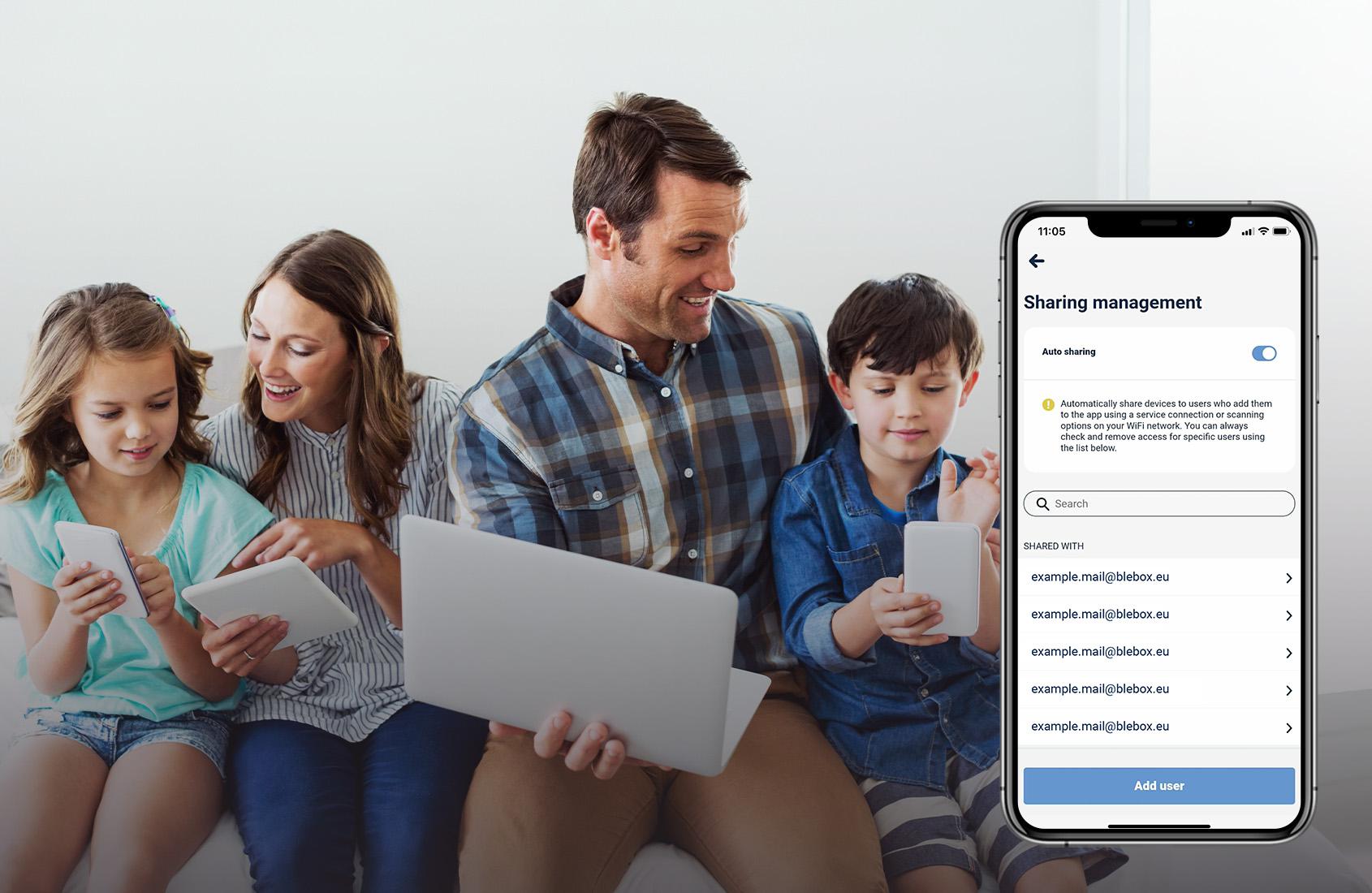

Wielu użytkowników!

Dzięki darmowej chmurze BleBox oraz aplikacji wBox, możesz zarządzać dostępem do czujnika z dowolnego miejsca na świecie oraz łatwo udostępniać go innym użytkownikom.

Serwery chmury BleBox zlokalizowane są w Unii Europejskiej, USA oraz Kanadzie – dla zapewnienia większej niezawodności i prywatności.

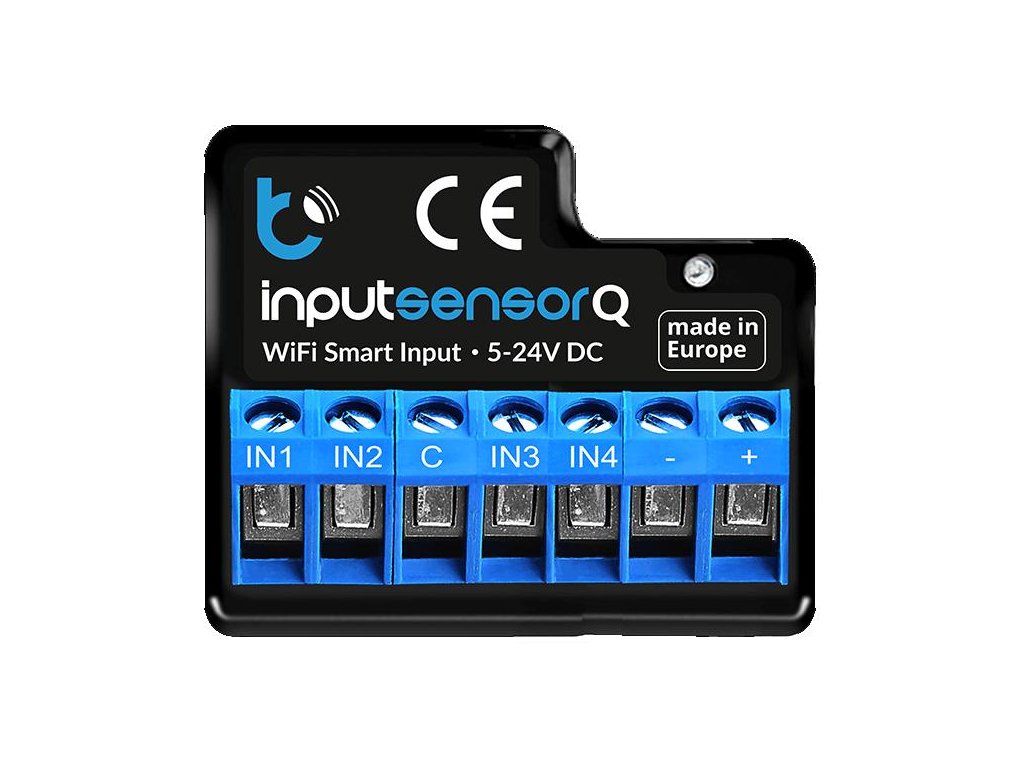

Specyfikacja techniczna

• Napięcie zasilania: 5–24V DC
• Zużycie energii: < 1W
• Ilość wejść: 4
• Typ wejść: niskonapięciowe (5-24V DC), bezpotencjałowe, zwierane do minusa lub plusa zasilania
• Sposób montażu: puszka, ściana, wnętrze obudowy urządzenia/czujnika
• Obudowa: kompozyt poliuretanowy, bez halogenów, samogasnąca, klasa termiczna B (130°C)
• Wymiary: 41 × 39 × 17 mm
• Stopień ochrony: IP20
• Temperatura pracy: −20°C do +50°C
• API: otwarte (https://technical.blebox.eu/)
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Rodzaj transmisji: dwukierunkowa, szyfrowana (WPA2-PSK, AEAD)
• Częstotliwość: 2,4 GHz
• Tryby pracy: Access Point, WiFi (router), dostęp internetowy (chmura)
• Kompatybilność: iOS (iPhone/iPad), Android, macOS (ARM M1+)
