ACO CDN-I/O Moduł przekaźnikowy dodatkowych wejść i wyjść do CDNP FAMILIO INSPIRO

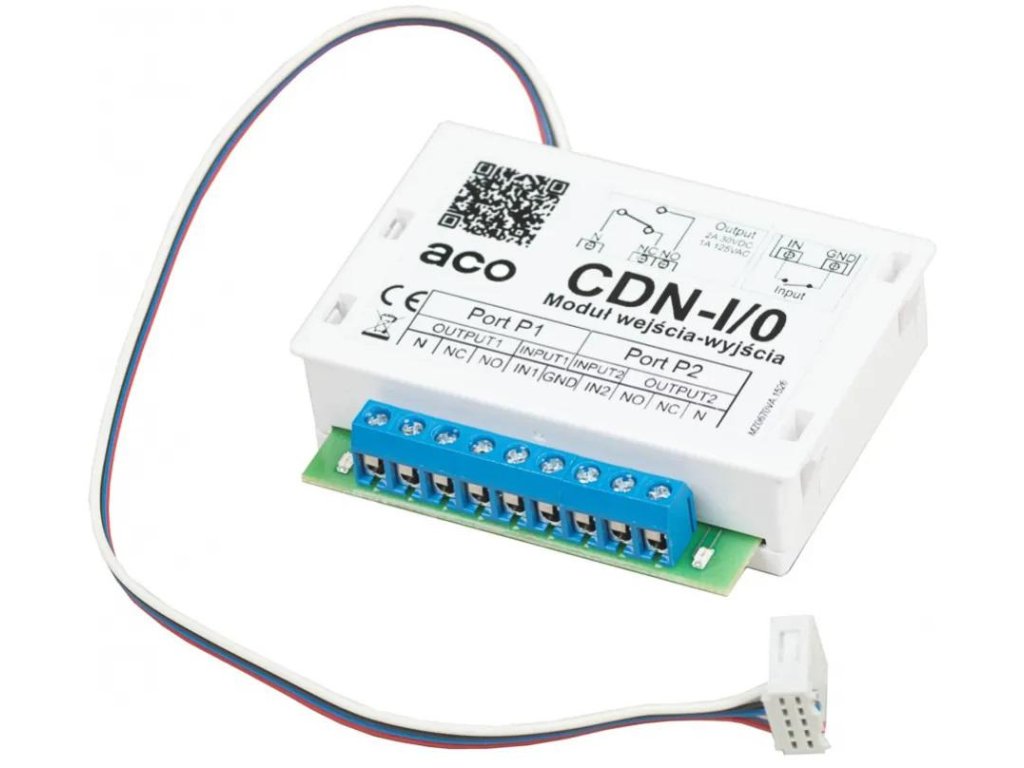

ACO CDN-I/O MODUŁ PRZEKAŹNIKOWY

Przeznaczenie modułu ACO CDN-I/O:

Moduł I/O przeznaczony jest do rozbudowania funkcjonalności centrali o możliwość zapalania światła np: przed klatką schodową , na korytarzu, umożliwia także podpięci do centrali napędu bramy, a co za tym idzie otwierać bramę z drugiego przycisku unifonu.

Opis modułu i najważniejsze funkcje ACO CDN-I/O:

Moduł umożliwia podłączenie do centrali/panelu domofonowego dodatkowych urządzeń oraz sterowanie nimi. Pozwala m.in. na podłączenie bramy garażowej, szlabanu, oświetlenia, rolet lub innej automatyki. Rozszerza funkcjonalność centrali/panelu o dwa wejścia zwierne NO do podłączenia zewnętrznego przycisku oraz dwa wyjścia przekaźnikowe NO/NC do sterowania dowolnymi urządzeniami. Każde wejście i wyjście może być niezależnie programowane: rodzaj funkcji, czas zadziałania przekaźnika.

• 2 wbudowane porty: P1 i P2, każdy ma 1 wejście i 1 wyjście
• obudowa standardowa dla modułów ACO

*W wybranych modelach urządzeń możliwy jest montaż bezpośrednio w ramce lub puszce.

*Kompatybilny z cyfrowymi centralami z grup: CDN, Inspiro oraz Familio P/PV.

Przykładowe zastosowanie modułu ACO CDN-I/O:

Zapalanie światła razem z otwieraniem elektrozaczepu, drugim przyciskiem przez lokatora bądź automatycznie po naciśnięciu jakiegokolwiek przycisku na klawiaturze centrali

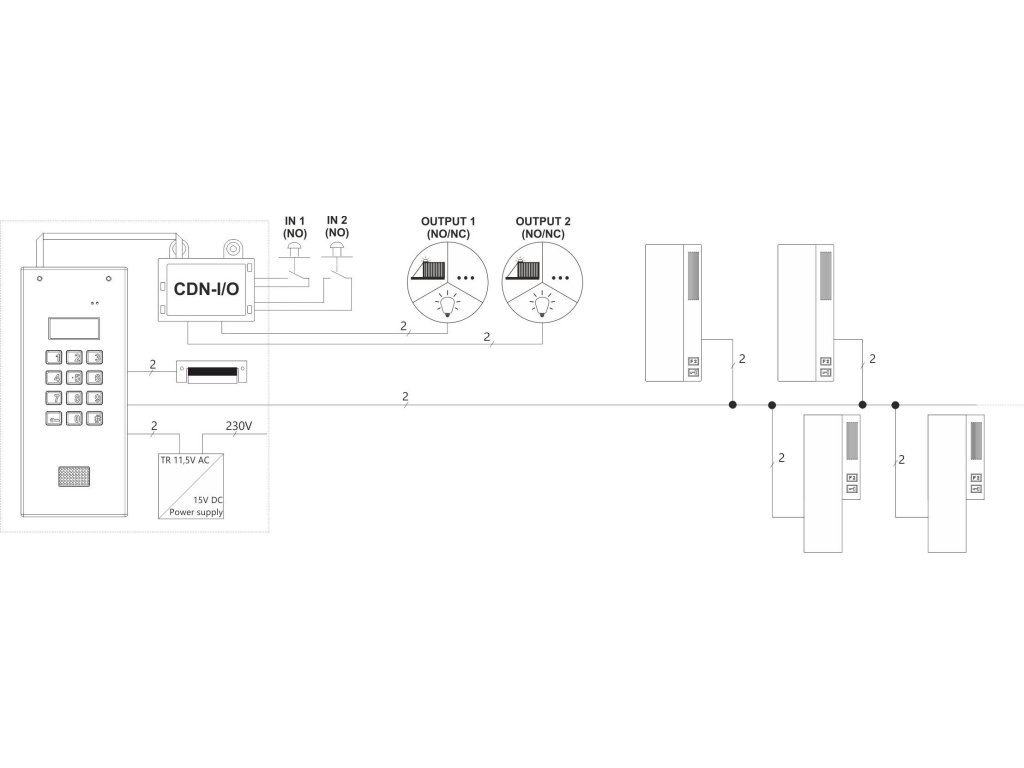

Schemat podłączenia modułu ACO CDN-I/O:

Specyfikacja techniczna ACO CDN-230E GR Elektronicznego spisu lokatorów grafit:

• Opis: Elektroniczna, alfabetyczna lista lokatorów
• Wykonanie: Stal ocynkowana malowana proszkowo
• Dostępne kolory:
• Brąz (BR)
• Grafit (GR)
• Stal (ST)
• Max,. ilość abonentów: 255 lokali
• Wyświetlacz: LCD
• LCD (podgrzewany) w CDN-230E ST
• Wymiary (mm): 88×61
• Pobór mocy w trybie czuwania: ~ 0,3W
